金属板材加工用定位夹紧钣金夹具

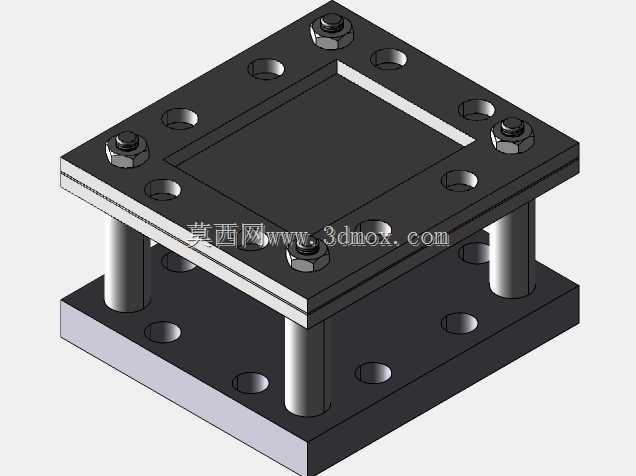

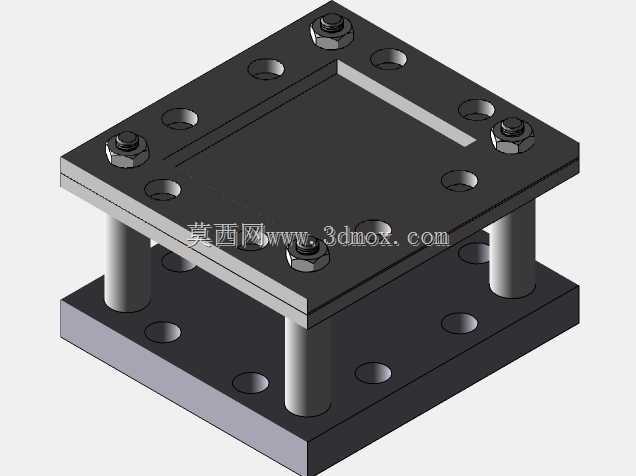

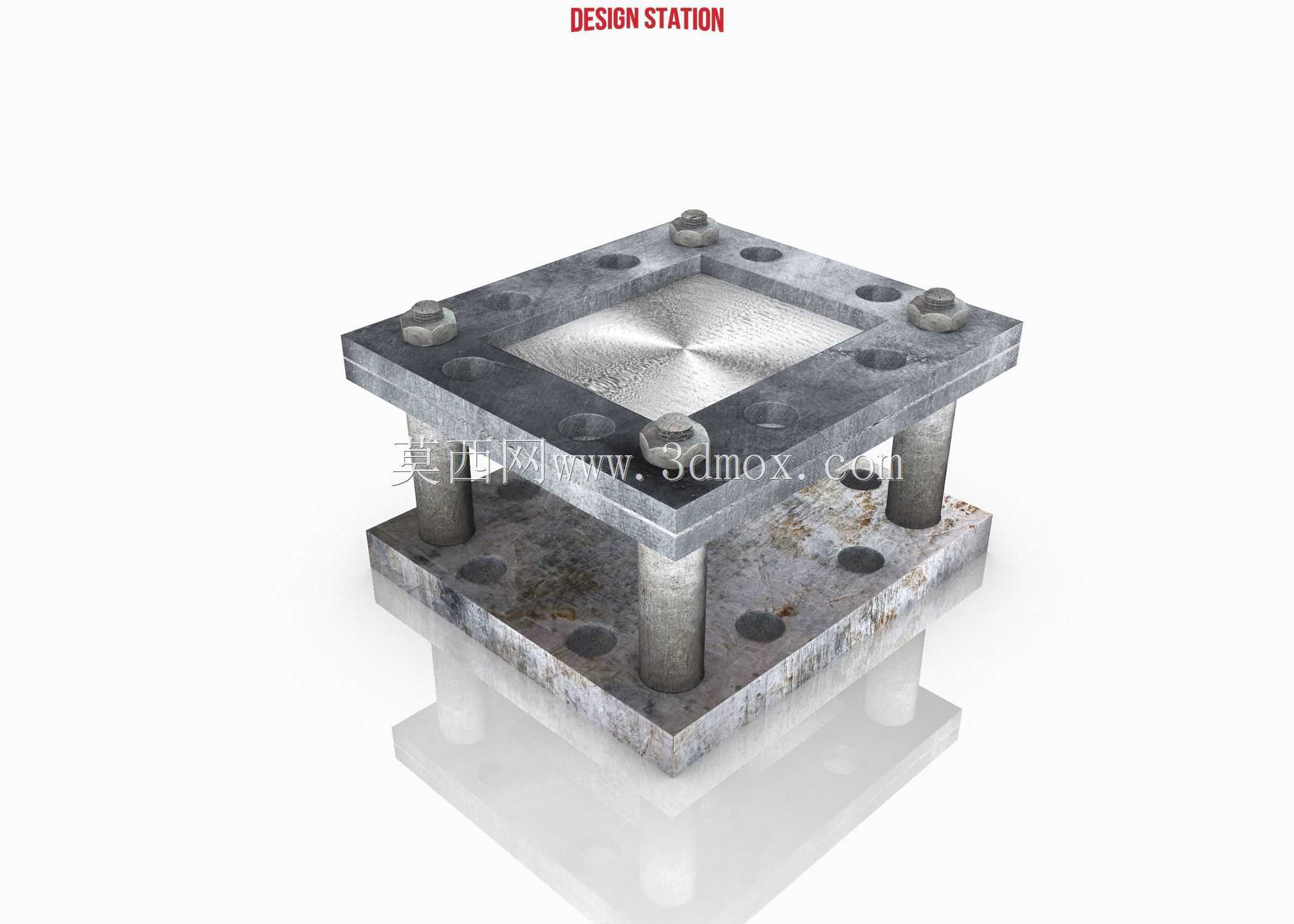

　　在常规钣金件CNC铣削、钻孔、倒角加工场景中，薄板类工件的装夹定位一直是影响加工精度与效率的核心环节，普通台钳装夹易造成薄板受力变形，磁吸工作台仅适用于导磁金属板材，真空吸盘装夹在切削液冲刷工况下易出现吸附失效问题，这款叠层式钣金夹具正是针对这类加工痛点设计的专用定位夹紧工装。整套夹具采用上下两层方形金属压板作为核心承载结构，四根圆柱形导向支撑柱贯穿上下压板，实现压板开合过程的垂直导向，避免装夹过程中压板偏斜造成的工件压痕或定位偏移，上层压板均匀布置内六角锁紧螺栓，通过螺栓预紧力将待加工钣金板材压紧在下层压板的定位基准面上，压板表面预留的阵列通孔可直接避让加工刀具走刀路径，无需二次调整装夹位置即可完成板材对应区域的全部加工工序。

　　从安装边界来看，整套夹具的底座可直接适配常规CNC机床的T型槽工作台，底座底面做了平面度磨平处理，安装时无需额外加装过渡垫板，仅需通过工作台标配的T型螺栓即可完成夹具的整机固定，夹具整体高度控制在常规立式加工中心的Z轴安全行程范围内，不会出现加工行程不足的干涉问题。设计过程中优先考虑了装夹受力的均匀性，上层压板的锁紧螺栓采用等间距环形布置，每个螺栓的预紧力可通过扭矩扳手统一校准，确保板材整个装夹面的受力偏差控制在合理范围内，避免局部压力过大造成的薄板翘曲变形，同时压板与板材接触的表面做了精磨处理，表面粗糙度控制在Ra1.6以内，既可以增大与板材的接触摩擦力防止加工过程中工件移位，也能避免粗糙压面在钣金件表面留下难以去除的装夹压痕，

　　对于表面质量要求较高的装饰类钣金件、外观结构件加工尤为适用。在实际加工应用中，这款夹具可适配不同厚度的金属板材装夹，从0.5mm的薄铝板到5mm的碳钢板均可通过调整螺栓锁紧行程实现稳定装夹，针对不同外形尺寸的钣金件，还可通过更换对应开孔规格的上下压板实现快速适配，无需重新制作整套夹具结构，有效降低了多品种小批量钣金加工的工装制作成本。导向支撑柱与压板的配合孔采用间隙配合设计，配合间隙控制在0.02mm以内，既保证压板可以顺畅上下滑动开合，也能控制上下压板的平行度偏差，避免装夹后板材出现倾斜导致的加工面厚度不均问题。夹具的所有金属零部件均采用45号钢调质处理，表面做发黑防锈处理，可长期耐受切削液、金属碎屑的腐蚀与磨损，

　　锁紧螺栓采用标准内六角圆柱头螺栓，属于通用标准件，后期出现螺纹磨损、螺栓变形等问题时可直接采购同规格标准件更换，无需专门定制配件，大幅降低了夹具的后期维护成本。在实际投产测试过程中，这款夹具可将单批次钣金件的装夹辅助时间缩短40%以上，加工过程中不会出现工件移位、振颤问题，加工后的板材平面度、孔位精度均能满足IT7级加工精度要求，尤其适合通讯设备钣金结构件、电子设备金属外壳、小型五金钣金零件的批量加工场景，相比传统的多工位台钳装夹、简易压板压装的方式，装夹一致性更好，对操作工人的装夹经验要求更低，新入职的机床操作人员经过简单培训即可快速掌握装夹操作要点，有效降低了人工装夹失误造成的工件报废率。
