带均匀凹坑结构的球形镂空曲面构件

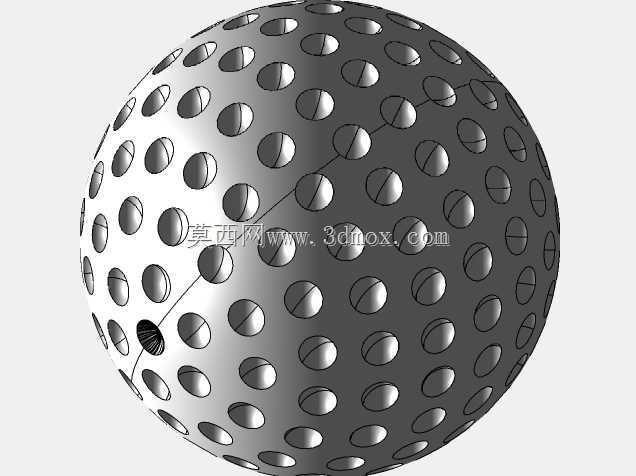

　　这类带规则阵列凹坑的球形构件，在通讯信号覆盖场景中常作为特殊信号散射载体的结构原型使用，区别于光滑球面的信号反射特性，均匀排布的凹坑结构能够打散直射的电磁波束，减少局部信号过强导致的邻区干扰，同时降低球面结构在户外部署时的风阻系数，避免强风环境下构件出现共振偏移。从结构设计逻辑来看，整个球体的凹坑采用等弧长阵列排布，每个凹坑的深度、开口直径保持一致，相邻凹坑的中心距沿球面经纬线方向均匀分布，建模过程中需要先完成基础球体的曲面构建，再通过球面投影的方式将单个凹坑的切除特征映射到球面上，避免直接阵列导致的凹坑朝向偏移、边缘变形问题。实际应用中这类球形构件的安装边界需要预留足够的无遮挡空间，球体直径根据信号覆盖半径调整，

　　常规部署场景下球体的安装基座位于球体底部的预留通孔位置，通孔轴线与球体竖直中心线重合，安装时需要保证球体的水平度偏差不超过1度，避免凹坑阵列的朝向偏移影响信号散射效果。从功能特性上看，球面的凹坑结构除了信号散射作用外，还能够提升构件本身的结构刚度，相同壁厚条件下，带凹坑的球面比光滑球面的抗形变能力提升30%以上，在户外温差变化较大的环境中，凹坑之间的筋位能够分散热胀冷缩产生的内应力，减少球面出现开裂变形的概率。设计过程中需要重点控制凹坑边缘的圆角过渡，避免尖角位置出现应力集中，尤其是在采用注塑或者钣金冲压工艺加工时，凹坑边缘的圆角半径不能小于板材厚度的0.2倍，防止加工过程中出现材料撕裂、填充不足的问题。

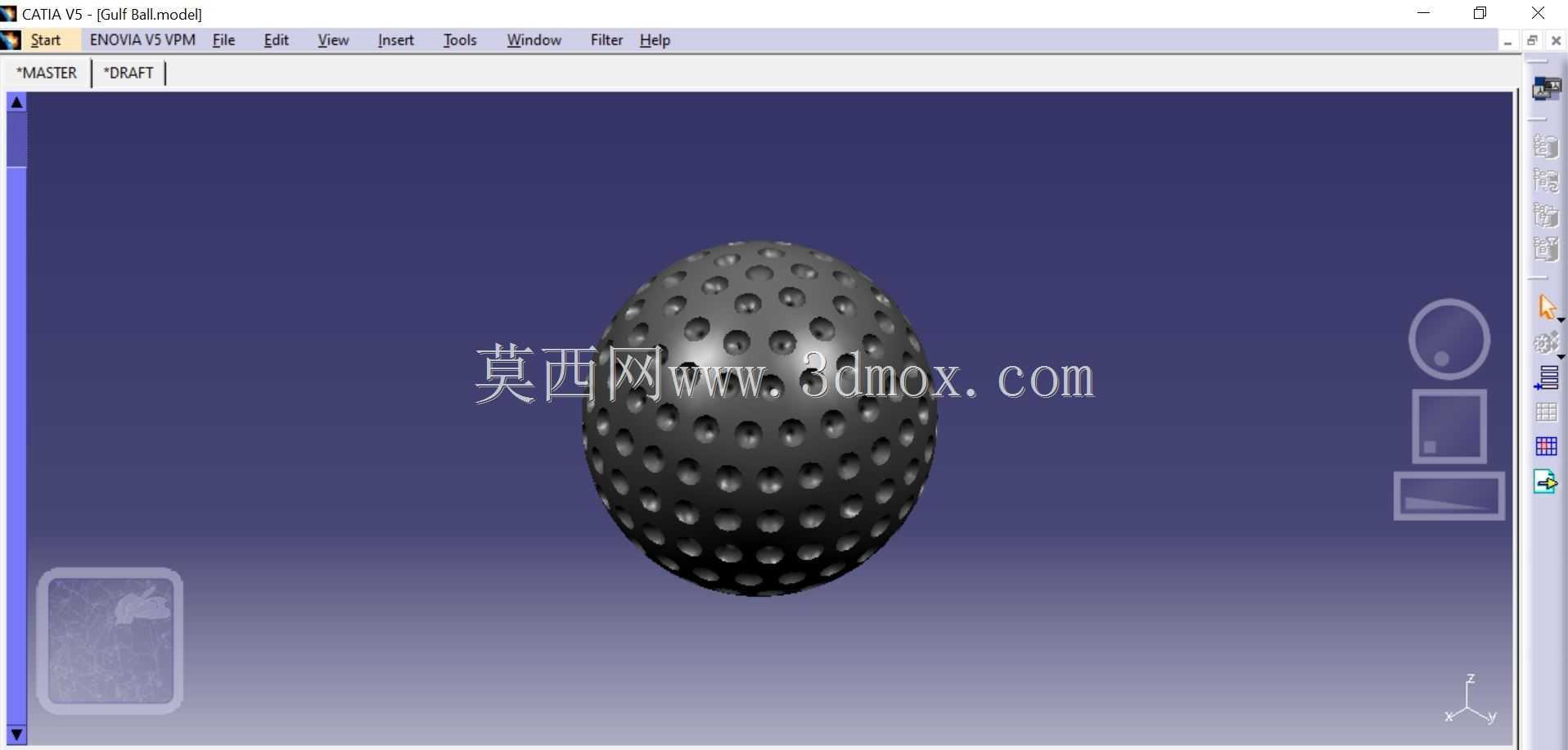

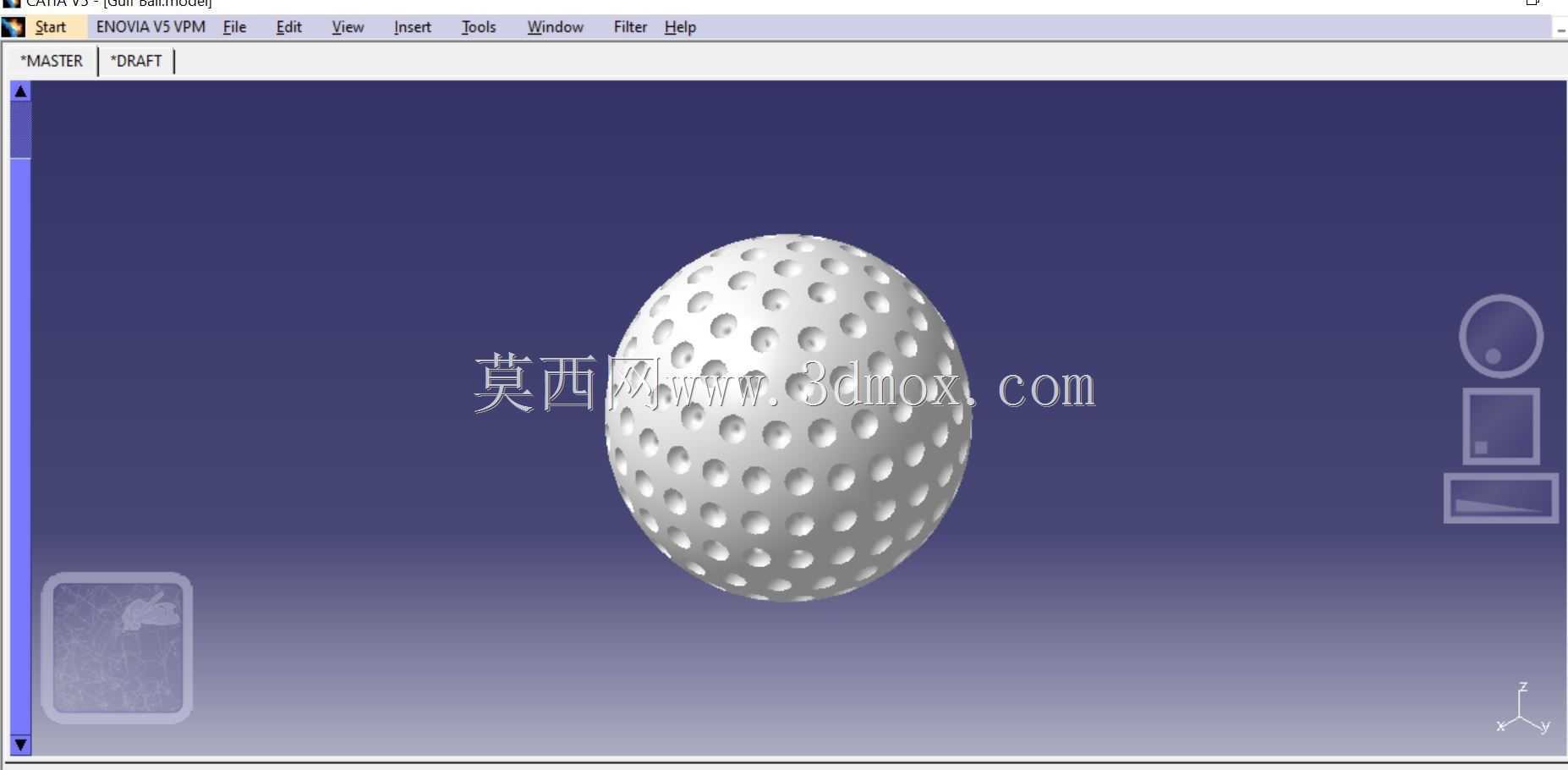

　　这类球形结构的尺寸设计需要匹配安装场景的空间限制，比如用于楼宇间信号补点的构件，球体直径通常控制在200mm到300mm之间，凹坑的开口直径为球体直径的十分之一左右，凹坑深度不超过球体壁厚的三分之二，避免凹坑位置的壁厚过薄导致结构强度不足。在装配关系上，球体底部的安装孔需要与基座的连接轴采用间隙配合，配合公差控制在H7/h6区间，方便后期维护时的拆卸更换，同时连接位置需要设置防水胶圈的安装槽，避免雨水进入球体内部腐蚀内置的信号元件。从建模实操的角度，构建这类球面阵列特征时，不建议直接使用线性阵列或者圆周阵列命令，容易出现特征贴合失败的问题，更高效的方式是先构建单个凹坑的曲面特征，通过球面的UV参数映射完成所有凹坑的排布，

　　再对所有凹坑的边缘进行统一的圆角处理，最后通过曲面加厚生成实体，能够保证所有凹坑的尺寸一致性，减少建模过程中的特征报错。这类结构除了通讯领域的应用外，在流体混合设备中也可作为分散介质使用，凹坑结构能够打乱流体的层流状态，提升流体混合的均匀度，此时需要根据流体的粘度调整凹坑的深度和排布密度，高粘度流体场景下需要适当加大凹坑的开口尺寸，减少流体在凹坑内的残留。
