壁挂式通讯设备防护安装壳体结构设计

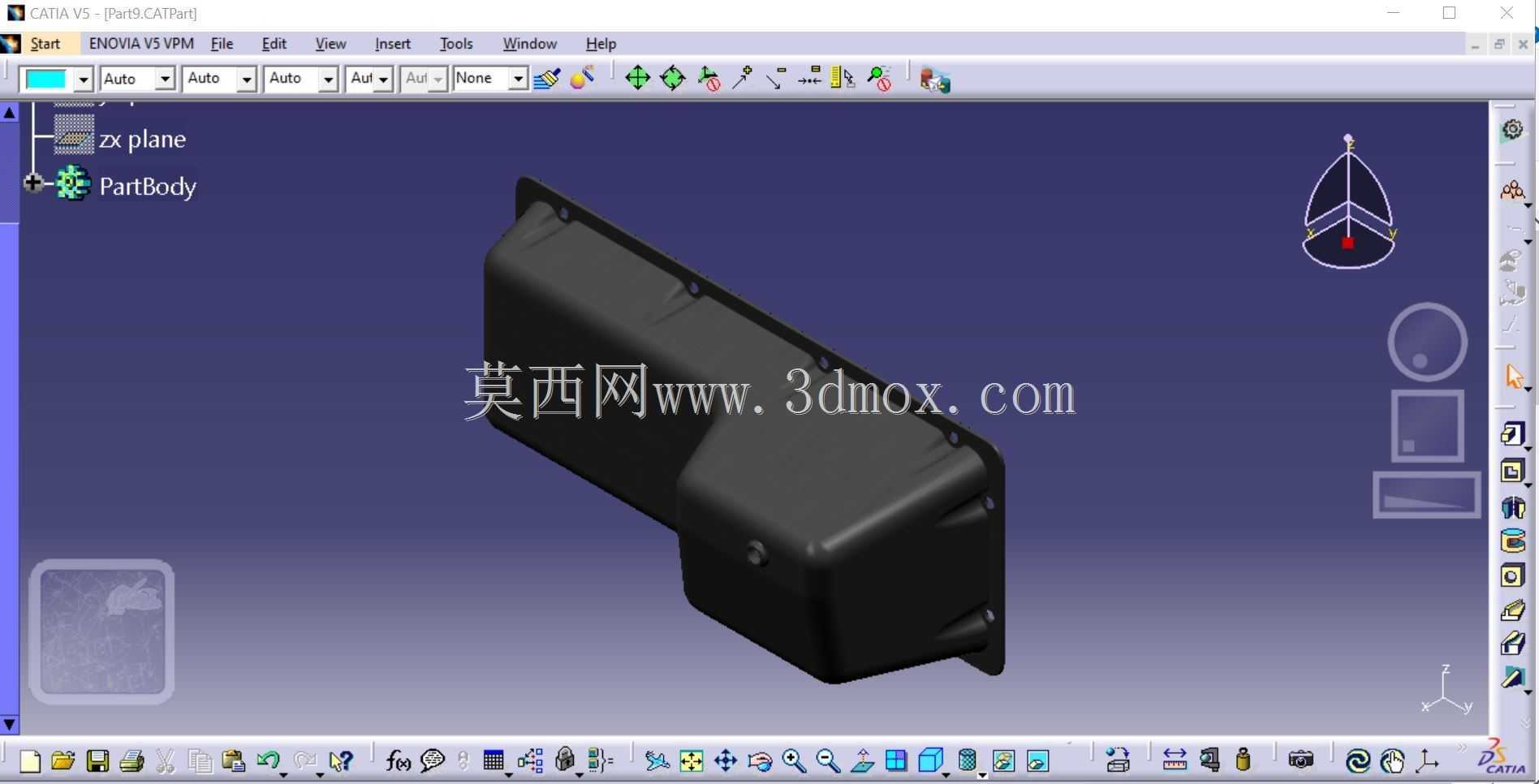

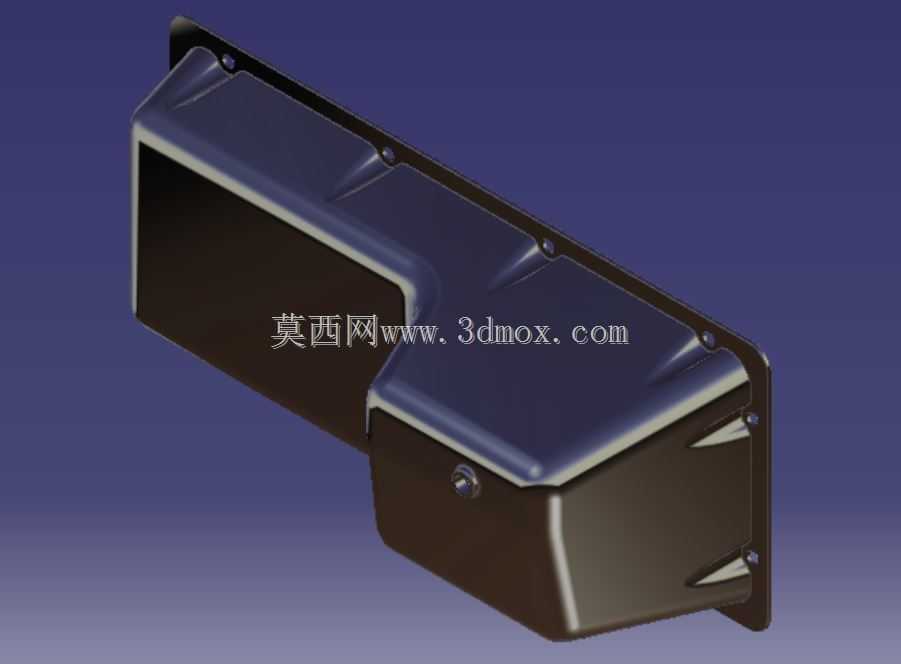

　　这款壁挂式通讯设备防护壳体，主要面向室内外小型通讯信号中继、终端接入类设备的安装防护需求，在楼宇弱电井、厂区信号补点、户外公共区域通讯节点布设场景中应用广泛，能够为内部的通讯电路板、接线端子、信号处理模块提供可靠的物理防护，同时兼顾安装维护的便捷性。从结构设计逻辑来看，壳体采用分体式扣合结构，主体分为壁挂固定背板与设备容纳腔体两部分，背板上预设的多组安装孔位，适配常规膨胀螺丝、自攻螺丝的固定尺寸，可直接固定在混凝土墙面、金属桥架、弱电箱侧壁等多种安装基面，孔位周边做了局部加厚的凸台结构，避免螺丝锁附时壳体应力集中出现开裂，同时凸台的高度差也能让背板与安装面之间留出2mm左右的间隙，方便墙面布线时的线缆从背板后方穿过，

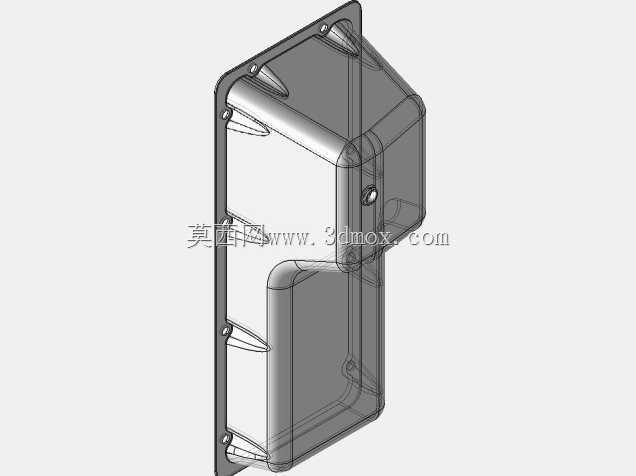

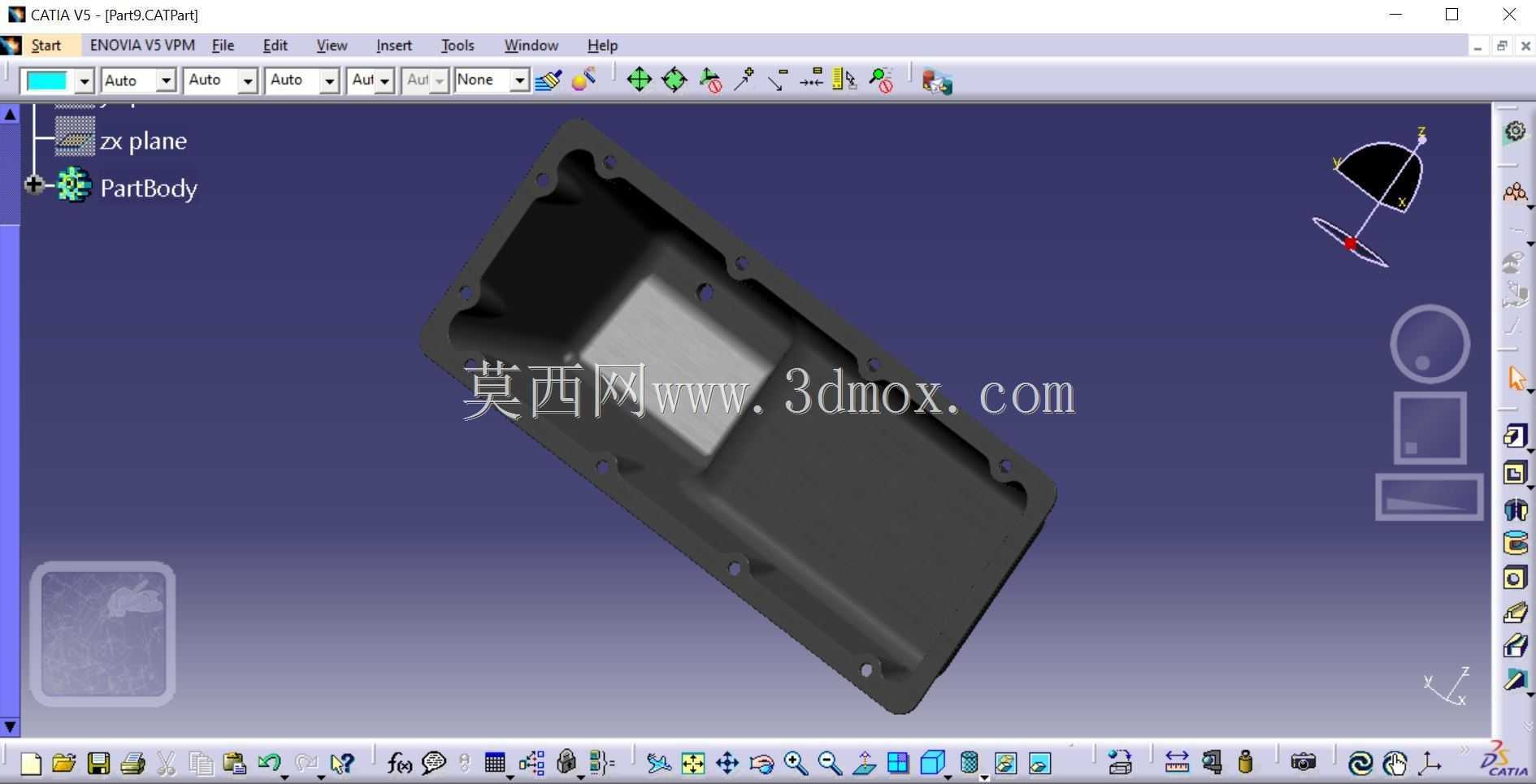

　　减少明线外露的问题。容纳腔体的内部做了多组纵横交错的加强筋，筋条高度根据内部元器件的排布高度做了差异化设计，既能够提升壳体整体的抗冲击、抗形变能力，避免外力挤压导致内部电路板受损，也能为内部元器件提供限位支撑，减少设备运输、使用过程中元器件的晃动位移。腔体侧壁预留的穿线孔位置做了向内的翻边结构，能够搭配橡胶防水圈使用，提升穿线位置的防尘防水能力，适配户外半露天场景的使用需求，避免雨水、灰尘顺着线缆缝隙进入壳体内部影响电路稳定性。从安装边界来看，壳体整体的外轮廓尺寸控制在小型手持通讯设备的适配区间，突出墙面的厚度经过优化，不会占用过多的公共通道空间，边角位置全部做了R3以上的圆角过渡，既能够提升注塑生产时的脱模效率，

　　减少尖角位置的应力集中，也能避免安装维护过程中尖角划伤操作人员。壳体的扣合位置采用卡扣加螺丝固定的双重连接方式，日常维护时只需拧下侧边的固定螺丝即可打开腔体，卡扣结构能够在螺丝拆卸后暂时承托腔体盖板，避免盖板掉落损坏内部接线，同时锁附螺丝的位置做了沉孔设计，螺丝锁附后不会突出壳体表面，提升整体外观的平整性，也避免突出的螺丝头勾挂线缆或者积留灰尘。在壁厚设计上，整体采用均匀的2.5mm壁厚设计，符合常规ABS、PC注塑材料的成型工艺要求，壁厚过渡位置全部做了渐变斜角处理，避免注塑过程中出现缩痕、气泡等成型缺陷，提升产品的生产良率。壳体内部还预设了两组电路板安装柱，安装柱的内孔预埋铜螺母的适配尺寸，能够直接通过螺丝固定PCB电路板，

　　不需要额外增加固定支架，减少整体装配的零件数量，降低组装工时。考虑到通讯设备的散热需求，腔体的上下两端预留了隐蔽的通风槽，通风槽采用迷宫式结构，既能够保证壳体内外的空气流通，带走内部电路工作产生的热量，又能避免外界的水花、灰尘直接通过通风槽进入壳体内部，平衡了散热与防护的双重需求。壁挂背板与腔体的连接位置做了定位止口设计，装配时止口能够先完成定位，再进行卡扣扣合与螺丝锁附，降低装配时的对位难度，提升装配效率，同时止口结构也能提升壳体拼缝位置的密封性能，减少拼缝位置的灰尘、水汽侵入。在实际使用场景中，这类壳体能够适配6s类通讯终端设备的安装需求，不管是室内的弱电系统改造，还是户外的公共区域信号补点，都能通过这款壳体完成设备的快速固定与防护，不需要额外定制安装支架，大幅降低现场施工的复杂度。
