带环向加强筋卧式储液瓶结构设计

　　这款卧式储液瓶的结构设计，最初是针对小容量工业试剂、日化分装这类需要稳定放置、抗挤压的储运场景开发的，区别于常见的立式直立瓶型，卧式结构的重心更低，在流水线传输、货架堆叠、运输周转过程中不容易出现倾倒侧翻的问题，尤其适合批量码放在周转箱内进行短途配送，瓶身与接触面的支撑面积更大，单位面积承压更小，哪怕是单层堆码到六层，底层瓶体也不会出现过度形变导致的漏液问题。从结构细节来看，瓶口采用了标准的短颈外螺纹设计，螺纹段的长度控制在12mm，既可以匹配常规的旋盖密封件，保证拧紧后密封面的贴合压力均匀，也不会因为颈部过长导致注塑成型时出现缩水、缺料的缺陷，瓶口的端面做了0.3mm的倒角处理，避免装配密封垫时被锐边割破导致密封失效。

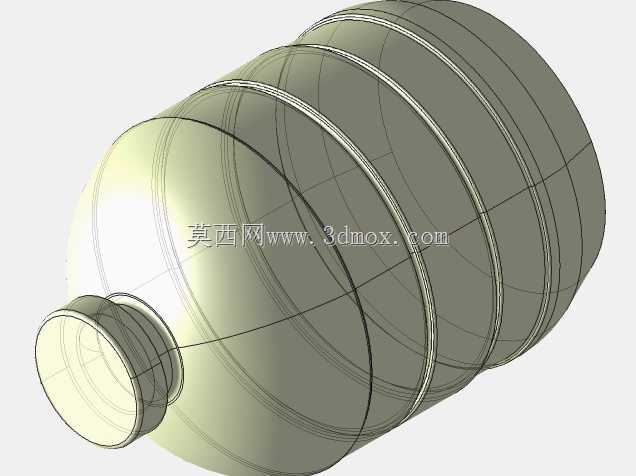

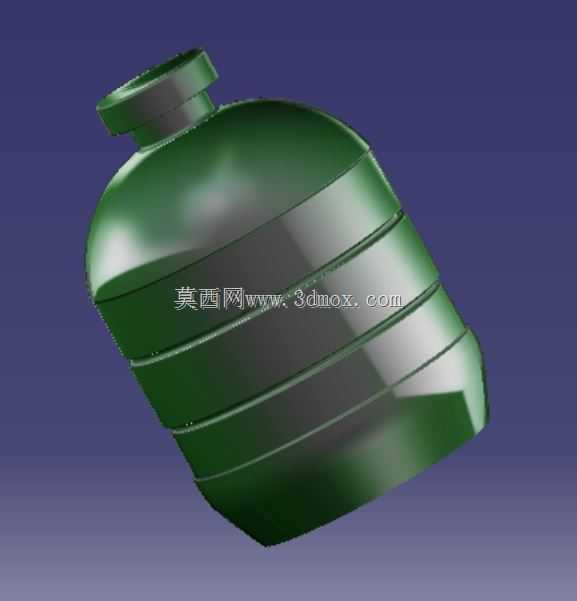

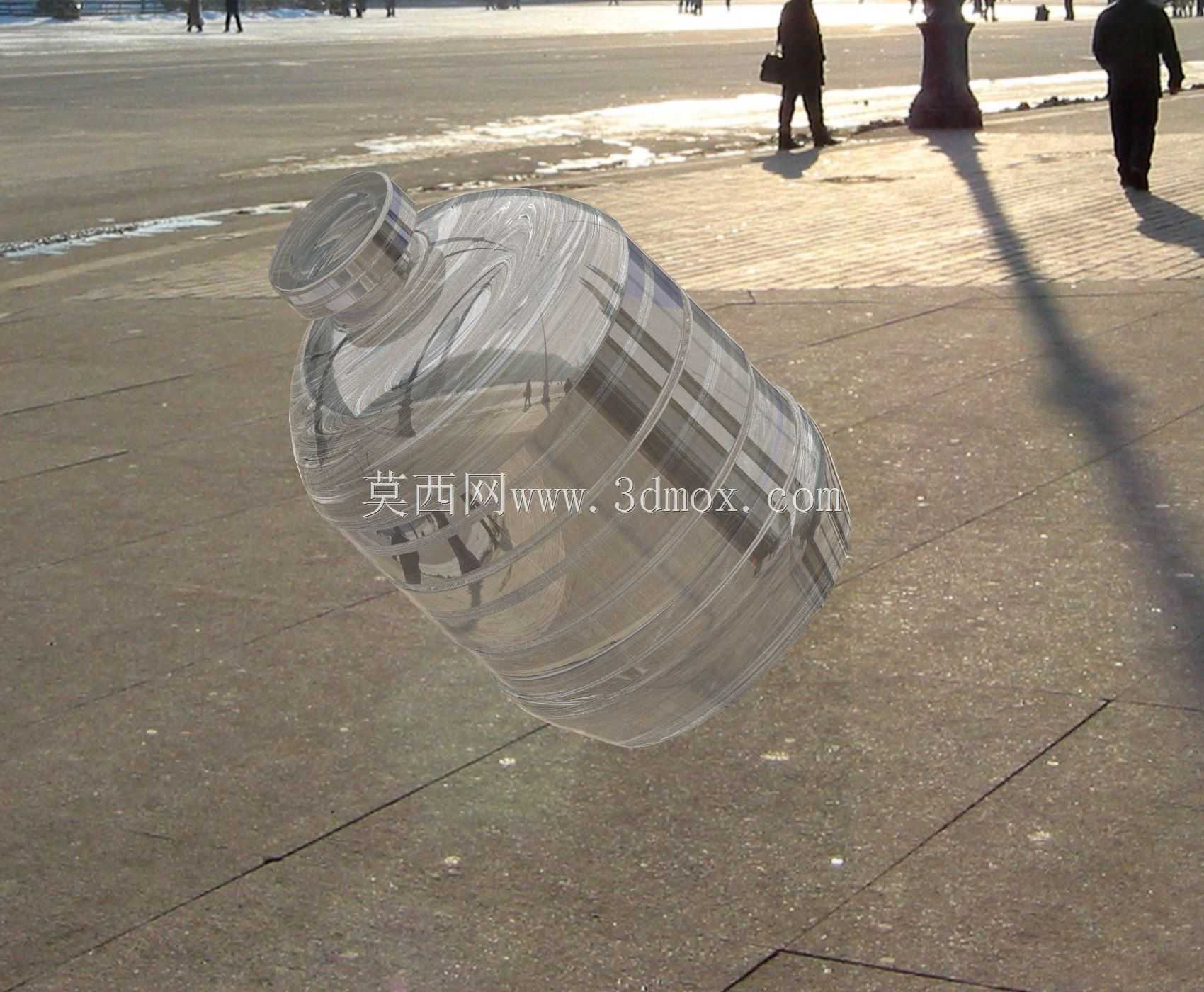

　　瓶身主体采用了椭圆柱式的回转结构，区别于正圆截面的瓶型，椭圆柱的短轴方向刚好作为放置的支撑面，不需要额外加装底座就能稳定卧放，长轴方向则拓展了内部的储液空间，在同等占地面积下比正圆卧瓶的容积提升了17%左右。瓶身外壁均匀分布了五道环向的加强筋，筋条的凸起高度为2.5mm，过渡圆角全部采用R3的圆弧，一方面是提升瓶身的环向刚度，当瓶内盛装液体产生内压、或者外部受到挤压时，环向筋可以分散应力，避免瓶身出现鼓胀变形；另一方面，这些环向筋也可以作为手持的防滑结构，操作人员抓取瓶身时，手指刚好卡在筋条之间的凹槽内，哪怕手上沾有油污或者水渍，也不容易出现打滑脱手的问题。瓶身的底部做了斜切的平端面处理，不是传统回转体的圆弧收尾，

　　这个平端面和瓶口方向呈90度垂直，当需要临时直立放置取用内容物时，这个平端面可以作为支撑面，配合瓶口的颈部结构，能够短时间直立在操作台上，不需要额外的瓶架辅助，适配实验室、生产工位上临时取用的使用需求。在设计的建模过程中，所有的壁厚都控制在均匀的1.8mm，加强筋位置的壁厚不超过主体壁厚的0.6倍，避免注塑成型时因为壁厚不均产生缩痕、内应力集中的问题，所有的棱角位置都做了不小于R1的圆角过渡，减少应力集中点，哪怕瓶体从1.2米的高度自由跌落到水泥地面，也不会因为棱角处的应力集中出现开裂漏液的问题。从安装边界的适配性来看，这款瓶体的最大外径为120mm，总长度（含瓶口）为180mm，刚好可以适配常规的130mm宽度的周转箱格位，

　　每个格位放置一个瓶体，不会出现晃动碰撞的问题，瓶口的外螺纹采用通用的M30粗牙标准，可以匹配市面上绝大多数的通用瓶盖、导流嘴、泵头配件，不需要单独开模制作配套密封件，能够大幅降低后续的量产配套成本。针对不同的使用场景，这个结构的瓶体既可以采用HDPE材质吹塑成型用来盛装弱酸弱碱类的工业试剂，也可以采用PET材质注塑吹塑用来盛装日化洗护用品、食用类液态产品，材质适配范围广，不需要调整主体结构就可以切换不同的生产工艺。在结构验证阶段，通过有限元分析模拟堆码、跌落、内压测试的结果显示，环向加强筋的设置让瓶身的径向抗变形能力比同壁厚的光滑瓶身提升了42%，在0.02MPa的内压下，瓶身的最大变形量不超过0.8mm，完全满足液态产品储运的刚度要求，不会因为轻微挤压就出现瓶身瘪塌影响外观和使用的问题。另外，瓶身的卧式结构也适配自动化灌装生产线的进料轨道，椭圆柱的截面不会在轨道上出现滚动偏移，不需要额外设置防滚挡条，能够直接适配现有常规圆瓶灌装线的输送、旋盖、贴标工位，减少生产线改造的投入成本。
