多安装孔位异形法兰连接座结构设计

　　做了十几年结构设计，这类异形多孔连接座我接触过不少，它本质是传动系统里的核心转接承载件，大多用在小型动力输出端、精密传动模组的接口位置，用来衔接不同轴径的回转部件，同时承担轴向定位、径向载荷分散的作用，很多人做这类零件容易只看外形忽略安装边界，最后装上去要么干涉周边管线，要么螺栓打紧后零件翘曲，反而影响传动精度。

　　先讲实际应用场景，这类零件常见于小型伺服电机输出端的转接、精密减速器的输入端法兰连接，还有部分轻工自动化设备的传动轴支撑位，不像标准圆形法兰有统一的安装尺寸，它的异形轮廓是为了适配设备内部局促的安装空间——设备内部走线、周边相邻的传感器支架、润滑管路都会挤占安装位置，圆形法兰的外圆会和周边结构碰擦，所以才做了这种非对称的轮廓，把不需要承载的区域铣削掉，既减重又规避干涉。

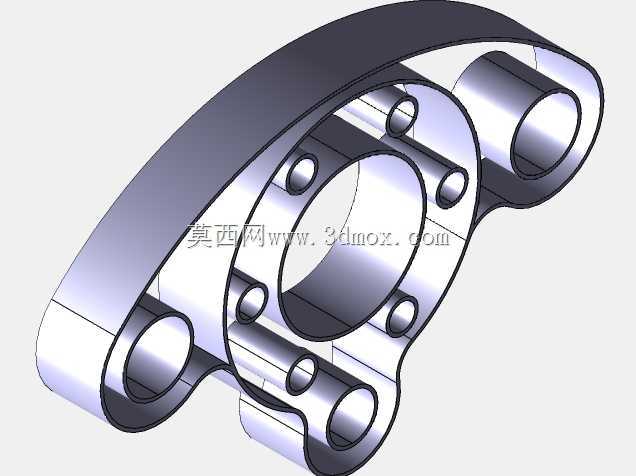

　　从功能特性来说，这个零件上的几个大直径通孔是轴系穿装位，中间的大孔是主轴穿过的通道，两侧的筒状凸台是定位销或者支撑导柱的安装位，周围均匀分布的小孔是螺栓过孔，用来把整个连接座固定在设备的安装基板上。设计的时候特意把螺栓孔分布在承载应力集中的区域，也就是两个侧凸台和中间主轴孔的连接筋位置，这样螺栓预紧力产生的压应力能顺着筋条传递到整个零件，不会出现局部应力集中导致的零件变形。要注意的是，这些小孔的沉头深度必须严格匹配所用内六角螺栓的头部高度，沉头太深会降低孔位周边的结构强度，太浅的话螺栓头突出安装面，会导致连接座和基板之间出现间隙，传动的时候产生振动。

　　说下设计思路，最开始做这类零件的时候，我习惯先确定安装边界：先拿到对接部件的安装孔位坐标、主轴的轴径和伸出长度、安装基板的可用空间尺寸，先把必须避让的区域画出来，再勾勒零件的外轮廓。中间主轴孔的公差要选H7级，和主轴的配合间隙控制在0.02mm以内，保证同轴度；两侧的凸台内孔如果是装定位销的话，公差要更严，选H6级，因为定位销直接决定整个连接座的安装重复精度。零件的壁厚不是均匀的，承载筋位的厚度要比非承载区域厚2mm左右，我一般会把筋位厚度设为6mm，非承载的外轮廓边缘厚度设为4mm，这样既能保证刚性，又不会让零件太重。很多新手做这类零件会把所有壁厚设成一样，要么整体太厚增加不必要的重量，要么太薄在螺栓打紧的时候出现形变，导致主轴孔的圆度超差，转起来就会有跳动。

　　再讲外形尺寸和安装边界的控制，这类零件的轴向总厚度一般不会超过20mm，毕竟是转接件，太厚会增加整个轴系的长度，导致动力输出端的悬臂变长，增大轴的挠度。安装的时候要注意，零件和基板贴合的面必须做平面度要求，平面度公差控制在0.03mm以内，如果贴合面不平，哪怕螺栓打紧了，零件内部也会有内应力，设备运行一段时间后应力释放，就会出现孔位偏移，导致传动异响。另外，零件的所有棱边都要做C0.5的倒角，一是安装的时候不会割伤装配人员的手，二是去除机加工产生的毛刺，避免毛刺掉落到轴承或者传动齿轮里，造成设备磨损。还有几个筒状凸台的高度要一致，高度差不能超过0.02mm，不然对接其他部件的时候会出现偏斜，影响整个传动链的同轴度。

　　实际建模的时候，我习惯先画中间的主轴孔作为基准，所有孔位的坐标都以主轴孔的中心为基准标注，这样加工的时候找正方便，也能保证各个孔位的位置度。那些分布在筋位上的螺栓孔，位置度公差要控制在Φ0.1mm以内，不然和基板上的螺纹孔对不上，强行打螺栓会让零件产生装配应力。另外，零件的异形外轮廓和周边结构的最小间隙要留够3mm以上，一方面是给加工误差留余量，另一方面是设备运行的时候如果有轻微振动，不会和周边零件碰擦。很多人做设计的时候只留1mm间隙，实际加工出来零件有变形，装配的时候就会卡滞，还要二次修锉，反而耽误工期。

　　从选材角度来说，这类零件如果用在普通传动场景，选6061铝合金做硬质阳极氧化就够了，重量轻、加工成本低，防锈能力也不错；如果是用在重载、有冲击的场景，就要选45号钢做调质处理，表面发黑防锈，刚性会好很多。不管选哪种材料，主轴孔和凸台内孔的表面粗糙度要达到Ra1.6，不然和轴或者销配合的时候，摩擦系数太大，拆装几次就会把孔面拉毛，影响配合精度。螺栓过孔的粗糙度不用太高，Ra3.2就足够，毕竟螺栓是穿过孔，没有配合要求。

　　最后说下容易忽略的细节，这类零件在设计的时候要考虑拆装空间，螺栓孔的位置要留够扳手的操作空间，不能把螺栓孔设在靠近侧壁的位置，不然套筒伸不进去，只能用开口扳手，打紧力矩达不到要求，设备运行久了螺栓容易松脱。还有，如果零件要在有切削液或者油污的环境里使用，最好在贴合面开一圈密封槽，装O型圈，避免油污顺着安装面渗漏到设备内部。这些细节看起来小，实际装配和使用的时候对设备的稳定性影响很大，做结构设计不能只看三维模型里的形状好看，要结合实际加工、装配、使用的全流程考虑，才能做出好用的零件。
