多孔异形法兰连接盘结构设计

　　这类多孔异形连接盘在传动系统、工装夹具、非标自动化设备的动力传递环节应用十分广泛，日常做结构设计时经常会碰到这类需要兼顾多工位安装、轻量化、扭矩传递需求的连接件设计，很多新手工程师容易在这类零件的孔位排布、壁厚控制上踩坑，要么是安装时出现干涉，要么是受力后应力集中导致零件断裂。

　　从实际使用场景来看，这类零件通常安装在动力输出端与执行端之间，一侧对接动力轴的中心安装孔，周围的大孔径通孔用来穿装高强度连接螺栓，将动力端的法兰面与该零件牢牢锁死，避免大扭矩传递时出现相对滑移；另一侧的多个小孔径安装位，是用来对接不同角度布置的执行组件，比如在多工位旋转工装上，这类盘件可以同时固定3-4组不同的加工夹具，旋转时同步带动多个工位完成工序切换，相比单工位安装的法兰盘，能大幅缩减设备的整体占用空间，减少动力轴的伸出长度，提升传动端的刚性。

　　设计这类零件的时候，首先要确定的是中心安装孔的配合公差，通常和轴配合的位置会选用H7/k6的过渡配合，保证装配后同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题。中心孔周围的壁厚不能太薄，按照扭矩传递的经验值，45号钢材质的情况下，中心孔外壁到零件外边缘的最小厚度不能小于中心孔直径的1/4，否则传递额定扭矩时很容易在孔壁位置出现开裂。

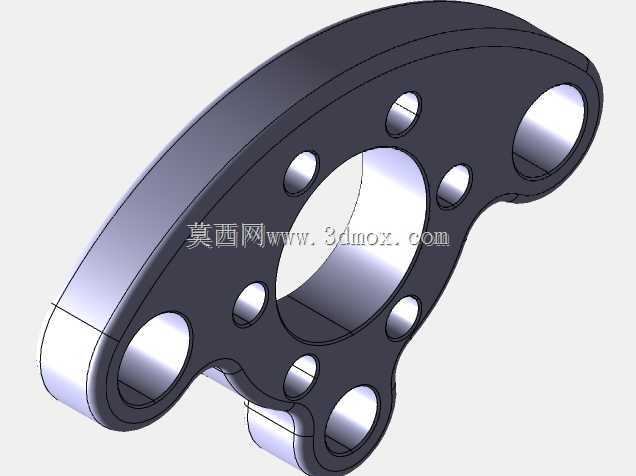

　　孔位排布的时候要特别注意安装边界，每个螺栓孔的周围都要留出足够的扳手操作空间，不能出现螺栓拧入后周边没有空间放套筒的情况，图中这类异形的外轮廓设计，就是特意在大孔径螺栓孔的位置做了外凸的圆弧结构，既保证了螺栓孔周边的壁厚足够，又能在小孔安装位的位置收窄轮廓，减少零件的整体重量，降低旋转时的转动惯量，对于频繁启停的旋转工位来说，更低的转动惯量能减少伺服电机的负载，提升启停的响应速度。

　　零件上的多个小孔并不是随意排布的，每个孔的位置都对应了后端执行组件的安装点位，设计时要提前核对每个安装位的组件轮廓，确保相邻两个组件在旋转过程中不会出现干涉，同时小孔的深度要根据连接螺丝的长度来确定，通常螺纹拧入深度不小于螺丝公称直径的1.5倍，铝合金材质的话要提升到2倍，避免螺纹滑牙。零件的两个大端面都要做平面度要求，通常控制在0.01mm以内，和动力端贴合的面还要做表面粗糙度要求，Ra1.6的粗糙度就能保证贴合面没有间隙，避免锁紧后零件出现偏斜。

　　很多人设计这类盘件的时候会忽略倒角和去毛刺的要求，其实所有孔的两端都要做C1的倒角，一是方便螺栓穿装的时候对准，二是去除钻孔后留下的飞边，避免装配时飞边掉落到设备内部造成卡滞。零件的外轮廓边缘也要做R2以上的圆角过渡，避免锐角位置在热处理或者受力时出现应力集中，尤其是异形轮廓的转角位置，绝对不能做成直角，直角位置的应力集中系数能达到3以上，很容易在交变载荷下出现疲劳裂纹。

　　从安装边界来看，这类盘件的最大外圆直径要比后端安装的所有组件的最大旋转直径小5-10mm，预留出安全间隙，避免旋转时碰到周边的机架或者防护板。中心孔的轴向长度要和动力轴的伸出长度匹配，不能出现轴伸太长顶到对面端盖，或者轴伸太短配合长度不足的问题，通常配合长度要达到轴径的1.2-1.5倍，才能保证足够的传动刚性。如果是高速旋转的工况，还要在设计完成后做动平衡校验，在盘件的适当位置预留去重的工艺位置，方便动平衡时去除多余重量，将动平衡等级控制在G6.3以上，满足高速运转的要求。

　　实际加工这类零件的时候，通常会选用板材下料后数控车加工两个端面和中心孔，再上加工中心钻铣所有的安装孔和外轮廓，热处理根据使用场景选择，普通工况用45号钢调质处理就能满足强度要求，有轻量化需求的场景可以选用6061-T6铝合金，但是要相应加大壁厚和螺纹拧入深度，避免强度不足。这类异形多孔的结构相比整圆形的法兰盘，材料利用率能提升30%左右，重量能降低25%，在对重量敏感的旋转设备、移动工装上面应用优势非常明显，只要在设计时把控好孔位公差、壁厚强度、安装间隙这几个核心点，就能保证零件长期稳定运行，不会出现装配干涉或者断裂失效的问题。
