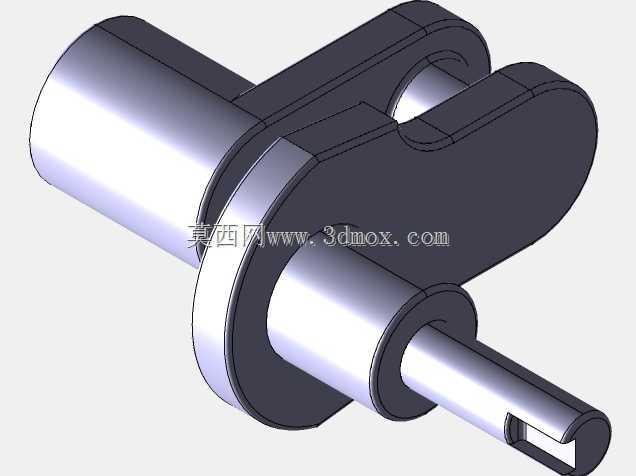

单拐偏心曲轴传动结构三维数模

　　该偏心曲轴结构主要应用于小型往复式动力转换场景，常见于微型空压机、小型单缸内燃机、便携柱塞泵以及部分轻载冲压执行机构中，核心作用是将旋转运动与直线往复运动完成双向转换，是动力端实现运动形式切换的核心承载零件。从结构设计来看，该零件采用单拐偏心布局，两端设置不同直径的同轴支撑轴颈，其中大直径端为主支撑轴颈，用于匹配设备箱体端的深沟球轴承或滑动轴套，承担主要的径向载荷与部分倾覆力矩，小直径端为输出/输入端轴颈，轴端加工有开口销槽，用于安装联轴器或者动力输入带轮，实现与外部动力端或者负载端的刚性连接，避免传动过程中出现周向打滑。偏心曲柄部分采用扇形减重结构，在保证曲柄强度足够承受活塞连杆传递的交变冲击载荷的前提下，

　　尽可能去除非承载区域的材料，降低整个曲轴的转动惯量，减少设备启动阶段的动力损耗，同时也能降低高速运转过程中的动不平衡量，减少整机运行的振动与噪音。设计过程中，轴颈与曲柄的连接位置全部采用圆角过渡处理，避免直角结构带来的应力集中问题，从根源上降低交变载荷下疲劳断裂的风险，所有轴颈的同轴度、圆柱度公差均按照IT7级精度设定，满足常规通用传动部件的装配精度要求，不需要额外的高精度加工即可实现批量生产。安装边界方面，主支撑轴颈的长度根据常规微型设备箱体的壁厚设计，预留有轴承安装定位台阶，装配时轴承内圈与轴颈采用过盈配合，外圈与箱体轴承孔采用过渡配合，不需要额外设计复杂的定位结构即可完成轴向固定；

　　小直径端的轴颈长度预留有联轴器安装空间与锁紧螺母的安装位置，轴端的开口槽尺寸匹配标准开口销，可实现锁紧螺母的防松，适合长时间连续运转的工况。偏心距的尺寸根据配套设备的活塞行程确定，该结构的偏心距适配小排量的动力转换需求，连杆大头可直接装配在偏心曲柄的轴颈位置，轴颈表面预留有润滑油膜形成的间隙，运转过程中飞溅的润滑油可进入配合间隙形成油膜，降低配合面的磨损速率。不同于多缸发动机使用的多拐曲轴，该单拐结构加工难度更低，普通数控车床配合铣床即可完成全部加工工序，不需要专用的曲轴磨床做复杂的多轴颈同步加工，生产成本更低，适合小批量设备配套或者非标自动化设备的定制化使用。在实际选型使用时，需要注意校核曲柄部分的抗弯强度，

　　尤其是当设备负载存在冲击载荷时，需要确认圆角过渡位置的应力是否在材料许用应力范围内，材料可选用45号钢调质处理，表面硬度达到HB220-250即可满足常规轻载工况的使用需求，如果是用于转速超过3000rpm的工况，还需要对整个曲轴做动平衡校正，将剩余不平衡量控制在允许范围内，避免高速运转时出现轴瓦磨损过快、整机振动超标的问题。该结构的三维数模完整还原了所有加工特征，包括轴颈的退刀槽、轴端的开口销孔、曲柄的减重轮廓，可直接用于工程出图、装配干涉校验、运动仿真分析，也可作为同类型非标曲轴设计的参考模板，调整偏心距、轴颈直径、曲柄厚度等参数即可快速衍生出适配不同功率、不同行程需求的曲轴结构，缩短非标设计的周期。
