别墅配套无机房G+1层手动门电梯结构

　　这款无机房G+1层电梯结构，主要适配私人别墅、小型复式自建房这类低楼层垂直通行场景，区别于常规商用电梯的大载重、高速度配置，这类小型梯的核心诉求是在有限建筑空间内完成两层空间的人员通行，不需要额外设置独立机房，能够最大化节省建筑顶部的空间占用，对于层高受限、没有预留机房位置的低层住宅来说，这类结构的适配性远高于传统有机房电梯。从实际使用场景来看，这类电梯通常搭配旁侧步行楼梯共同使用，日常小件物品搬运、行动不便人员上下楼时使用电梯，日常短距离通行也可选择步行梯，两种通行方式互补，也能在电梯维护阶段保障楼层通行不中断。

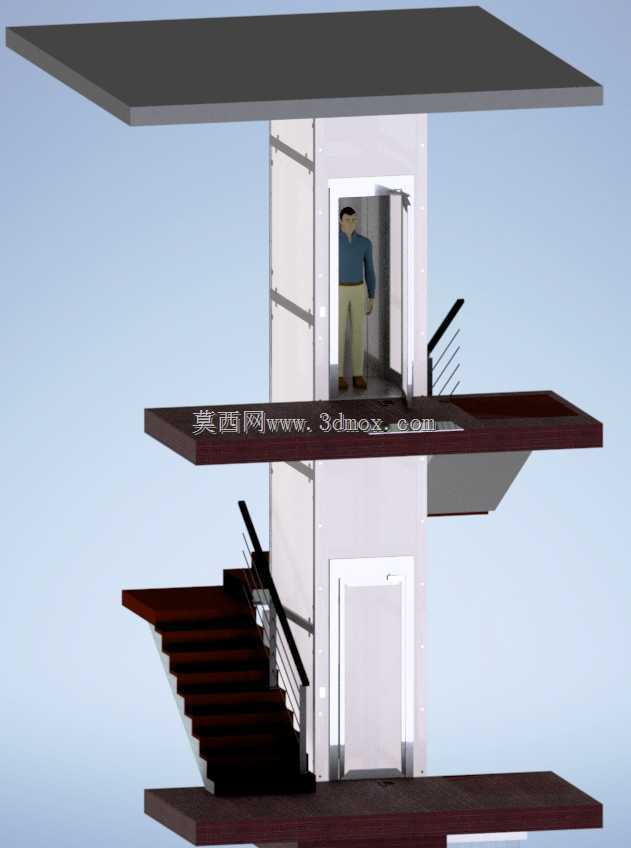

　　从功能特性来看，这款电梯采用手动层门设计，没有配置复杂的自动门机结构，一方面能够降低整套设备的结构复杂度，减少门机系统带来的故障点，另一方面手动门的结构厚度更薄，能够进一步压缩井道的横向占用尺寸，对于井道面宽有限的私人住宅来说，每一寸空间的节省都能直接提升轿厢内部的可用净尺寸。设计阶段没有做复杂的动力机构适配，核心是还原无机房电梯的井道布局、层门位置、轿厢停靠的相对关系，能够清晰展示两层停靠状态下，轿厢与楼层平台、旁侧楼梯的位置衔接关系，轿厢停靠上层时，上层平台与轿厢地坎的间隙控制在安全范围内，层门开启后人员可直接步入轿厢，下层停靠时下层层门与轿厢地坎齐平，不会出现高度差带来的绊倒风险。

　　设计思路上优先考虑空间适配性，井道采用框架式结构，不需要额外浇筑厚重的混凝土井道壁，可直接依托住宅现有墙体做固定支撑，顶部的承重结构直接固定在建筑顶板位置，省去了传统电梯机房需要额外加高屋顶的施工成本，对于已建成的复式住宅加装电梯来说，这种结构对原有建筑的改动量极小，不需要大规模破坏现有建筑结构。轿厢内部尺寸按照单人携带小件物品的通行需求设置，没有追求过大的轿厢空间，避免造成空间浪费，层门的开启方向朝向楼层平台侧，开启后不会遮挡旁侧步行楼梯的通行空间，楼梯扶手的位置与电梯层门保持足够安全距离，人员在楼梯通行时不会与开启的层门发生碰撞。

　　安装边界方面，整套结构的横向占用尺寸控制在小型井道适配范围内，井道外边缘与楼梯踏步的最小距离满足通行安全要求，顶部预留的安装空间不需要额外加高建筑层高，底部底坑深度按照小型家用梯的要求设置，不需要深挖底坑，对于底层地面已经施工完成的住宅来说，能够大幅减少底坑施工的工程量。层门的高度按照常规家用通行高度设置，不会出现碰头风险，轿厢顶部的安全间隙满足小型电梯的安全距离要求，不会因为无机房结构压缩顶部安全空间。从结构展示的角度，模型清晰还原了电梯与周边楼梯、楼层平台的装配关系，设计人员可以直接参考这个布局调整自家住宅的电梯安装位置，核对井道尺寸与周边结构的干涉情况，也可以在这个基础上细化动力系统、安全钳、限速器等核心部件的结构，完成整套家用电梯的详细设计。需要注意的是，这个结构重点展示的是布局关系，实际落地时需要根据具体的载重要求、提升速度匹配对应的曳引系统、安全保护装置，手动门的结构也需要配套对应的门锁安全装置，确保层门未关闭时电梯无法启动，保障使用安全。
