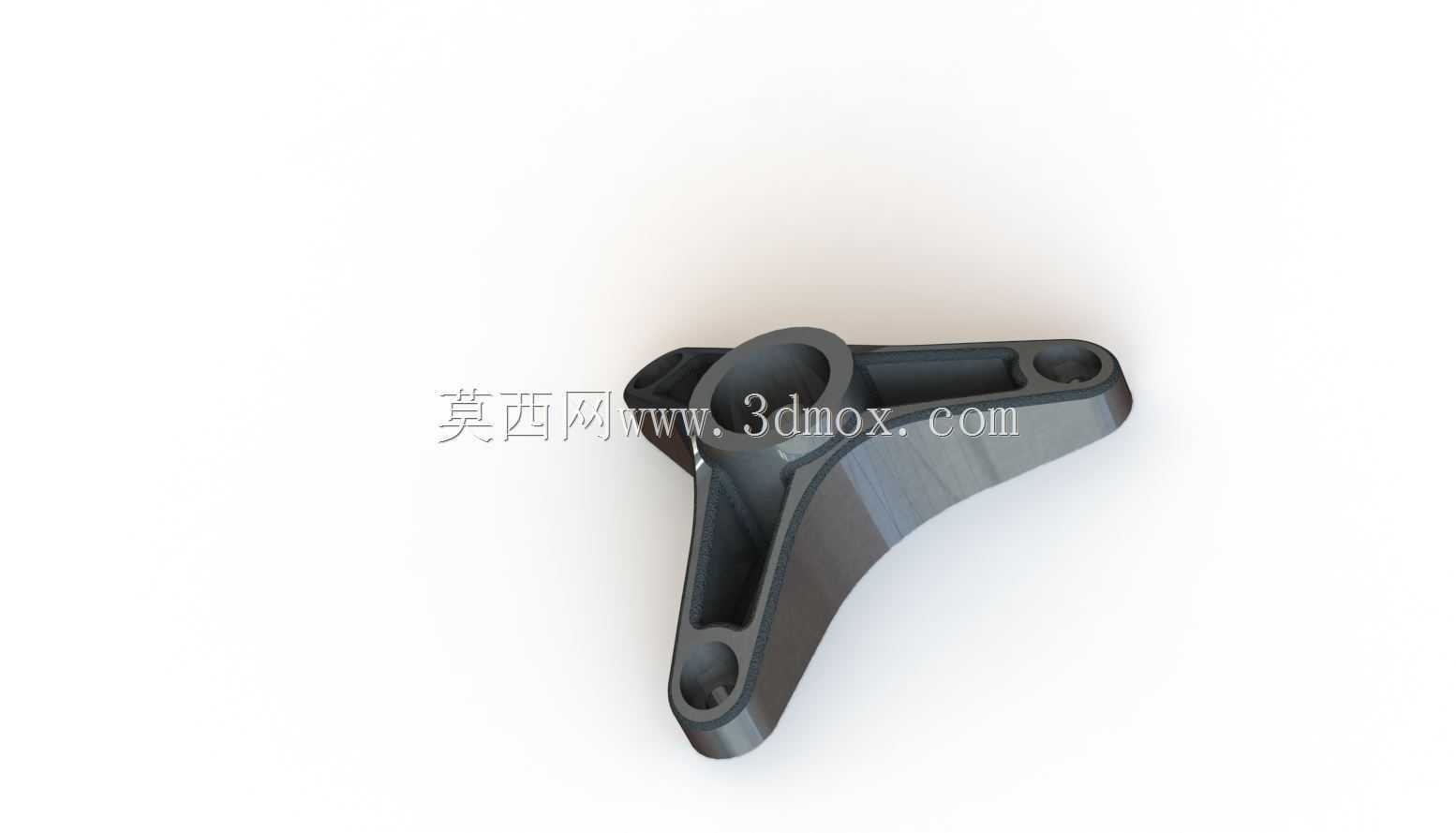

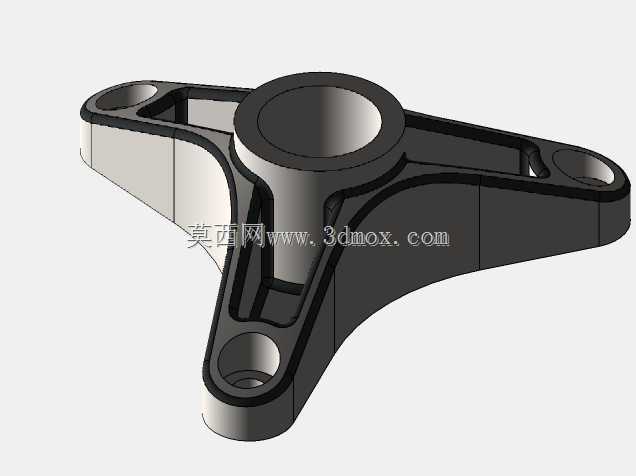

三角星形连接支架结构三维设计

　　在非标自动化设备、小型传动机构以及民用五金结构的搭建过程中，这类三角星形的连接支架是非常常见的受力转接零件，很多刚入行的结构工程师在做轻量化支撑结构选型时，经常会忽略这类三向等角度分布的连接件优势，反而去选用成本更高、重量更大的方形转接块，最后做出来的设备要么冗余重量超标，要么在交变受力下出现应力集中断裂的问题。

　　从实际应用场景来看，这类三耳支架最常出现在需要三个方向等角度受力传递的位置，比如小型无人机的机臂与中心机架的转接、桌面级3D打印机的运动轴支撑座、轻型输送线的型材转角加固、甚至是部分户外折叠家具的关节连接部位，它的核心作用是把中心轴孔的受力均匀分散到三个支耳的安装点位上，相比两孔的直连支架，它的抗扭性能要高出40%以上，同时因为采用了镂空的三角筋结构，整体重量比同尺寸的实心转接块轻60%左右，非常适合对自重有严格要求的移动类设备、便携类工装结构。

　　做这个零件的结构设计时，首先要确定的是中心安装孔的公差配合，因为这个孔是整个零件的定位基准，通常如果是和光轴配合做转动支撑，会选用H7的间隙配合，如果是和螺栓配合做固定连接，孔的直径要比螺栓公称直径大0.2-0.5mm，方便安装时调整装配误差。三个支耳的安装孔采用等角度120度分布，这个角度是经过受力仿真验证的，当中心孔承受径向载荷时，三个支耳的受力差值可以控制在5%以内，不会出现某一个支耳受力过载的情况。支耳和中心筒体连接的位置做了大圆弧过渡，避免直角位置出现应力集中，很多新手建模时容易在这里直接做直角拉伸，实际做有限元分析的时候就会发现，直角位置的应力是圆弧过渡位置的3倍以上，设备运行一段时间后很容易在这里出现疲劳裂纹。

　　从安装边界来看，这类支架的中心筒体高度通常要和配合的轴套长度匹配，不能高出轴套太多，否则会出现轴向窜动的间隙，也不能太短，否则配合长度不足会出现径向晃动。三个支耳的安装面要保证在同一个平面上，平面度公差要控制在0.1mm以内，如果安装面不平，锁紧螺栓的时候会让支耳产生预变形，长期受力下很容易从支耳根部断裂。支耳上的安装孔通常会做沉头设计，让螺栓头可以完全沉入零件表面，不会突出影响其他部件的运动轨迹，沉头的深度要根据所选螺栓的头部高度来确定，保证锁紧后螺栓头端面和支耳表面齐平。

　　设计过程中还要考虑加工工艺的可行性，如果是采用CNC铣削加工，三个支耳之间的镂空位置要留够刀具的走刀空间，不能出现刀具无法到达的死角，如果是采用3D打印加工，要注意悬空位置的支撑角度，支耳下方的倾斜面角度最好大于45度，减少打印时的支撑用量，降低后期处理的工作量。零件的壁厚设计要均匀，中心筒体的壁厚和支耳的壁厚差值不能超过2mm，否则无论是注塑加工还是金属3D打印，都会因为冷却速度不一致出现变形问题。

　　很多工程师在选型这类连接件的时候，容易只看静态承重参数，忽略动态交变载荷下的疲劳性能，实际上这类三角支架在承受反复的推拉、扭转受力时，支耳和中心筒连接的过渡圆弧位置是最容易出现失效的点，所以设计时除了做静态受力仿真，还要做10万次以上的交变载荷疲劳仿真，确保在设备的全生命周期内不会出现断裂问题。另外在表面处理方面，如果是用在户外潮湿环境，铝合金材质的零件要做阳极氧化处理，钢质零件要做镀锌或者喷塑处理，避免生锈影响装配精度和结构强度。

　　在实际装配的时候，三个支耳的螺栓要采用对角分步锁紧的方式，不能一次性把某一个螺栓拧死，否则会让支架产生倾斜，导致中心孔的同轴度超差，后续安装轴类零件的时候会出现卡滞、转动不顺畅的问题。如果是用于转动支撑的场景，中心孔内通常会加装铜套或者滚珠轴承，这时候中心孔的公差要根据所选轴承的外圈公差来调整，通常采用K7的过渡配合，保证轴承外圈不会在孔内出现滑动，同时又不会因为过盈量太大导致轴承内圈变形，影响转动的顺畅度。
