工业展品承载框架结构设计方案

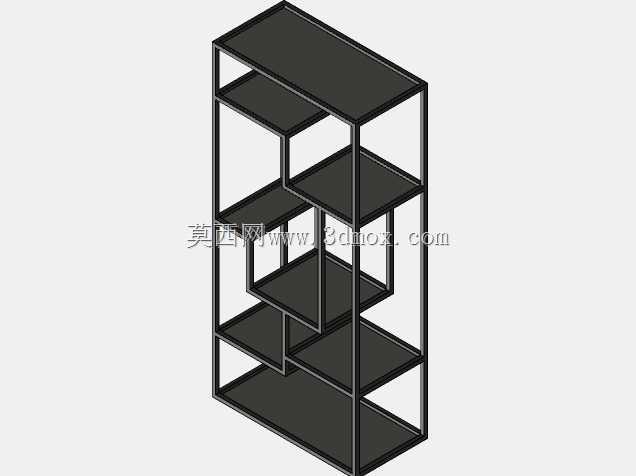

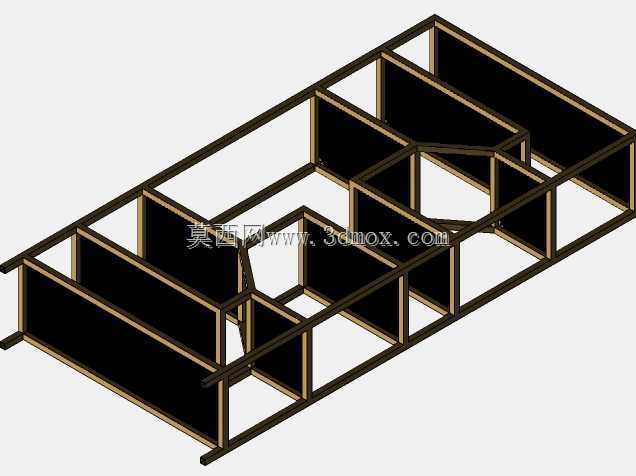

　　这套框架结构主要面向工业展品陈列、车间工位物料承载、小型设备集成安装等场景设计，在工业展示、生产现场工位布局、实验室设备搭载等场景中都能适配使用。从实际使用需求出发，框架采用分舱式格构设计，不同尺寸的分隔舱可以对应放置不同规格的展品、工装夹具或者小型功能模组，避免承载物堆叠杂乱，同时格构式的结构能在保证整体承载强度的前提下，尽可能降低框架自身重量，减少材料消耗。

　　设计过程中优先考虑了安装边界的适配性，框架整体采用矩形截面型材拼接，所有连接节点均采用标准角码配合紧固件连接，不需要复杂的焊接工艺，现场组装时只需要常规内六角工具即可完成全部装配作业，后期如果需要调整分隔舱尺寸，只需要拆卸对应位置的横梁重新定位即可，不需要整体拆解框架，适配不同尺寸展品的快速换型需求。框架的底部预留了统一的安装孔位，可以直接和地面膨胀螺栓固定，也可以搭配脚轮组件实现整体移动，满足临时展位、流动展示场景的移动需求。

　　从结构受力角度分析，框架的外围主梁采用加厚规格型材，承受整体结构的主要弯曲载荷，内部的分隔横梁根据对应舱位的设计承载能力选用匹配规格的型材，避免材料冗余。所有型材的拼接位置都做了止口定位设计，装配时不需要反复调整对齐度，能有效降低现场装配的工时消耗，同时保证整体框架的形位公差，避免出现拼接后对角线超差、舱位尺寸偏移的问题。框架的侧面预留了面板安装槽，可以根据使用需求嵌入亚克力挡板、金属封板或者走线槽，当用于设备集成场景时，线缆可以直接沿着型材的内置槽道布设，不需要额外加装走线架，整体外观更整洁，也能避免线缆外露造成的安全隐患。

　　在实际使用场景中，这类框架如果用于工业展品展示，可以在每个分隔舱内加装固定卡扣，对应固定不同的工业零部件展品，每个舱位的尺寸经过前期适配，可以覆盖常规小型工业零件、小型功能模组的尺寸范围，不需要针对单个展品单独定制展示支架。如果用于车间工位的物料承载，可以在分隔舱内搭配物料盒存放不同规格的紧固件、加工小件，框架的高度设计符合人体工程学要求，操作人员站立作业时不需要过度弯腰或者抬手就能取放物料，能有效降低长时间作业的疲劳感。如果用于小型设备的集成安装，框架的主梁上预留的T型槽可以直接固定设备安装板，不需要额外钻孔，调整设备位置时只需要松开T型螺栓即可滑动调整，适配不同设备的安装孔位差异。

　　设计时还考虑了框架的堆叠使用需求，框架顶部的四个角位置设计了定位凸台，当需要多层堆叠使用时，上层框架的底部定位槽可以直接和下层的凸台配合，不需要额外的连接固定件就能保证堆叠后的稳定性，在仓储或者展示空间有限的场景下，可以通过多层堆叠提升空间利用率。框架的所有外露端面都配置了封盖，避免型材内部进入灰尘、杂物，同时也能避免型材锐边划伤操作人员，提升使用过程中的安全性。整体结构没有复杂的异形曲面，所有零部件均为标准型材和标准紧固件，加工成本低，备件采购方便，后期维护更换零部件时不需要单独开模定制，能有效降低全生命周期的使用成本。

　　针对不同的使用环境，框架的表面处理可以根据需求选择喷塑、阳极氧化或者镀锌处理，在常规室内展示场景下采用喷塑处理即可满足防锈和外观需求，在潮湿或者有轻微腐蚀的车间环境下，可以选用镀锌或者不锈钢材质的型材，提升框架的环境适应能力。框架的整体尺寸经过优化，既可以满足常规展品的承载需求，也能适配标准货运电梯的门洞尺寸，转运时不需要拆解就能直接进出电梯，降低现场转运的难度。
