工业传动用多节滚子链节总成结构

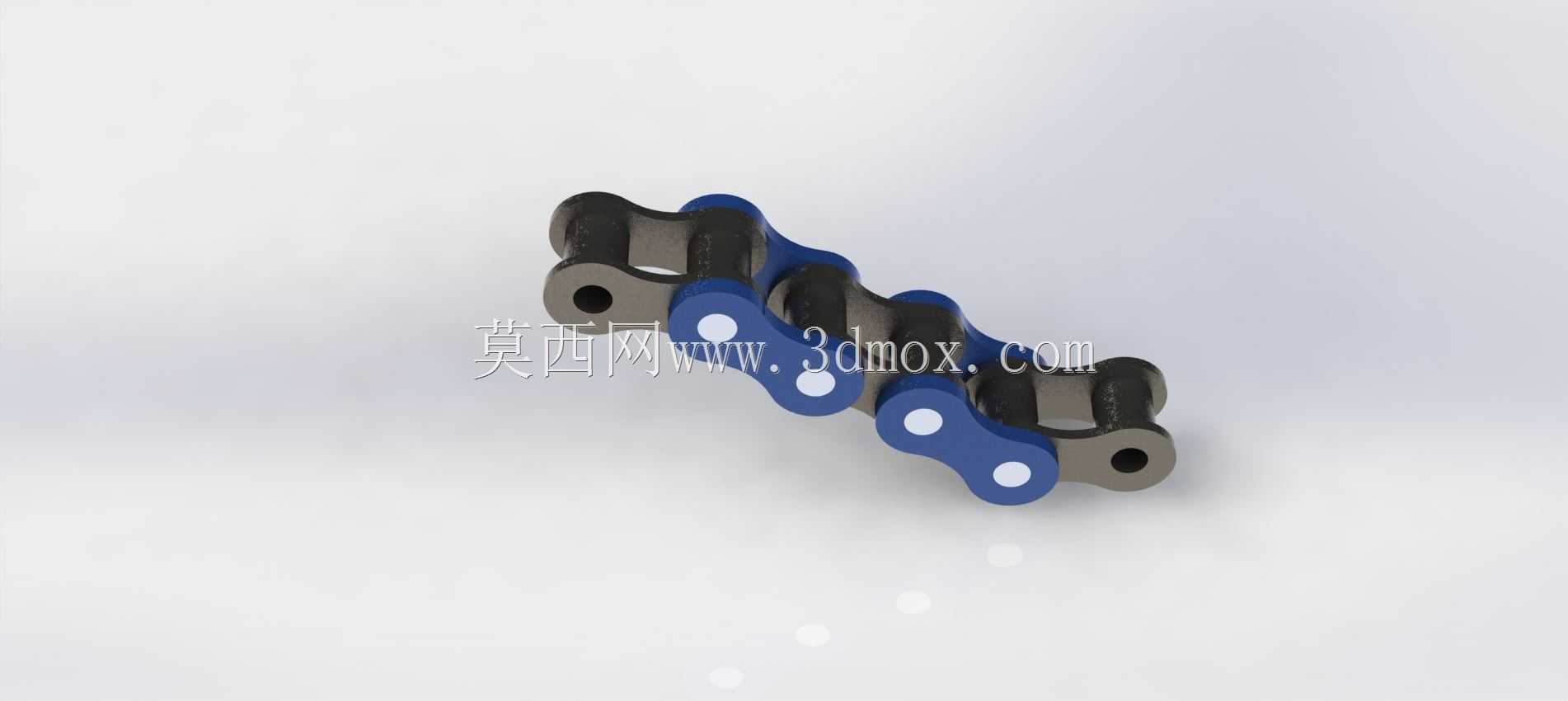

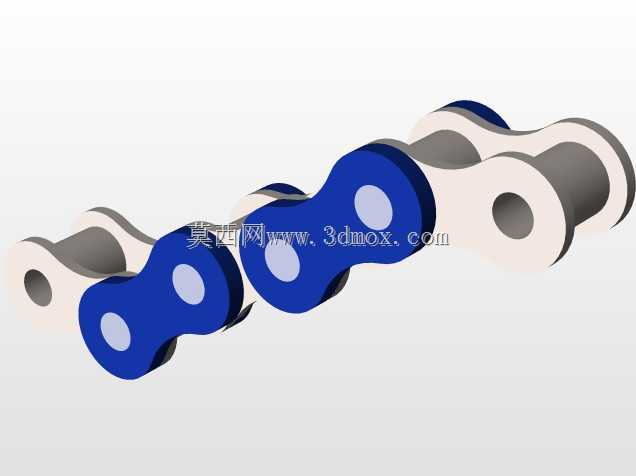

　　在各类工业传动场景中，链传动作为啮合传动的核心形式之一，凭借无弹性滑动、打滑率低、平均传动比精准、传动效率高的特性，被广泛应用在输送线、农机传动、机床进给机构、摩托车动力传输等对传动可靠性要求较高的工况中，而链节总成作为构成整条传动链条的基础单元，其结构设计合理性直接决定了整链的使用寿命、运转平稳性与负载承载能力。本次呈现的链节总成采用标准滚子链结构形式，由外链板、内链板、销轴、套筒、滚子五个核心零件装配而成，相邻链节通过销轴与套筒的间隙配合实现铰接，保证链条在绕经链轮时可以灵活弯折，适配不同直径链轮的包角要求。从结构设计逻辑来看，内外链板均采用8字形冲压成型结构，这种等强度设计可以在保证链板各截面抗拉强度接近一致的前提下，

　　尽可能降低链节整体重量与运动惯量，减少高速运转时的惯性冲击，同时链板的腰部做了圆弧过渡处理，避免应力集中在截面突变位置，大幅提升链板在交变载荷下的疲劳寿命，避免长期受拉出现断裂失效。套筒与内链板之间采用过盈压装配合，保证两者之间无相对转动，销轴与外链板同样采用过盈配合固定，而套筒与销轴之间保留合理的配合间隙，一方面为铰接转动提供活动空间，另一方面可以在间隙内存储润滑脂，在运转过程中形成油膜降低摩擦磨损，减少铰接副的磨损失效概率。滚子为空心圆柱结构，空套在套筒外侧，当链条与链轮轮齿啮合时，滚子可以在轮齿与套筒之间自由转动，将啮合过程中的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时滚子的外圆做了倒角处理，

　　在链条与链轮啮合时可以起到导向作用，避免卡齿、爬齿现象出现，尤其在高速传动工况下，带倒角的滚子可以降低啮合冲击，减少运转过程中的振动与噪声。从安装边界与尺寸适配角度来看，该链节总成的节距符合短节距精密滚子链的通用尺寸规范，相邻销轴中心距的尺寸公差控制在微米级，保证多节链节拼接后整链的节距累积误差处于允许范围内，避免因节距偏差导致啮合时出现跳齿、冲击过大的问题；内节内宽尺寸严格匹配链轮齿厚要求，保证链条在链轮上运转时不会出现侧向卡滞，同时预留合理的侧向间隙，适配链轮安装时的少量轴向偏差；滚子外径尺寸与链轮齿沟圆弧直径适配，保证啮合时滚子与齿面接触位置合理，载荷均匀分布在轮齿与滚子接触面上，避免局部应力过大导致滚子或轮齿过早磨损。

　　在实际应用场景中，这类链节可以根据使用需求拼接成不同长度的整链，用于两轴中心距较大、不适合采用齿轮传动的动力传输场景，相比带传动，它可以在高温、多尘、有油污的恶劣工况下保持稳定传动，不会出现带传动的打滑、拉长失效问题；相比齿轮传动，它的安装精度要求更低，对两轴的平行度误差容忍度更高，同时可以实现长距离的动力传输，不需要额外增加中间惰轮。在设计建模过程中，需要重点关注各配合面的公差配合选择，过盈配合位置的压装量需要根据材料的屈服强度计算确定，避免压装量过大导致链板或套筒开裂，压装量过小导致运转过程中出现销轴松脱、套筒转动的问题；铰接位置的间隙需要根据使用工况的润滑条件、环境温度调整，高温工况下需要适当放大间隙，避免热膨胀导致铰接副卡滞，多尘工况下需要配合密封结构设计，避免粉尘进入铰接间隙加剧磨粒磨损。此外，链板的热处理硬度、销轴与套筒的表面硬化层深度也是设计中需要重点考量的参数，针对重载冲击工况，需要适当提升零件的芯部韧性与表面硬度，避免冲击载荷下出现零件碎裂，针对高速轻载工况，则可以适当降低零件重量，提升链节的动平衡性能，减少高速运转时的振动。
