双层别墅液压升降梯结构设计方案

　　该结构针对私人双层住宅的垂直通行需求设计，适配独栋别墅、复式loft等低层居住场景，区别于商用高层电梯的重载高速设计，整体围绕小空间安装、低运行噪音、居家场景适配的核心需求搭建。从安装边界来看，整体结构占用的井道投影面积极小，无需开挖深度超过300mm的底坑，也不需要额外搭建突出屋面的机房结构，顶层预留高度满足2200mm即可完成安装，完全适配现有复式住宅、小型别墅的土建预留条件，不会对原有建筑的楼板承重、屋面防水结构造成额外破坏。

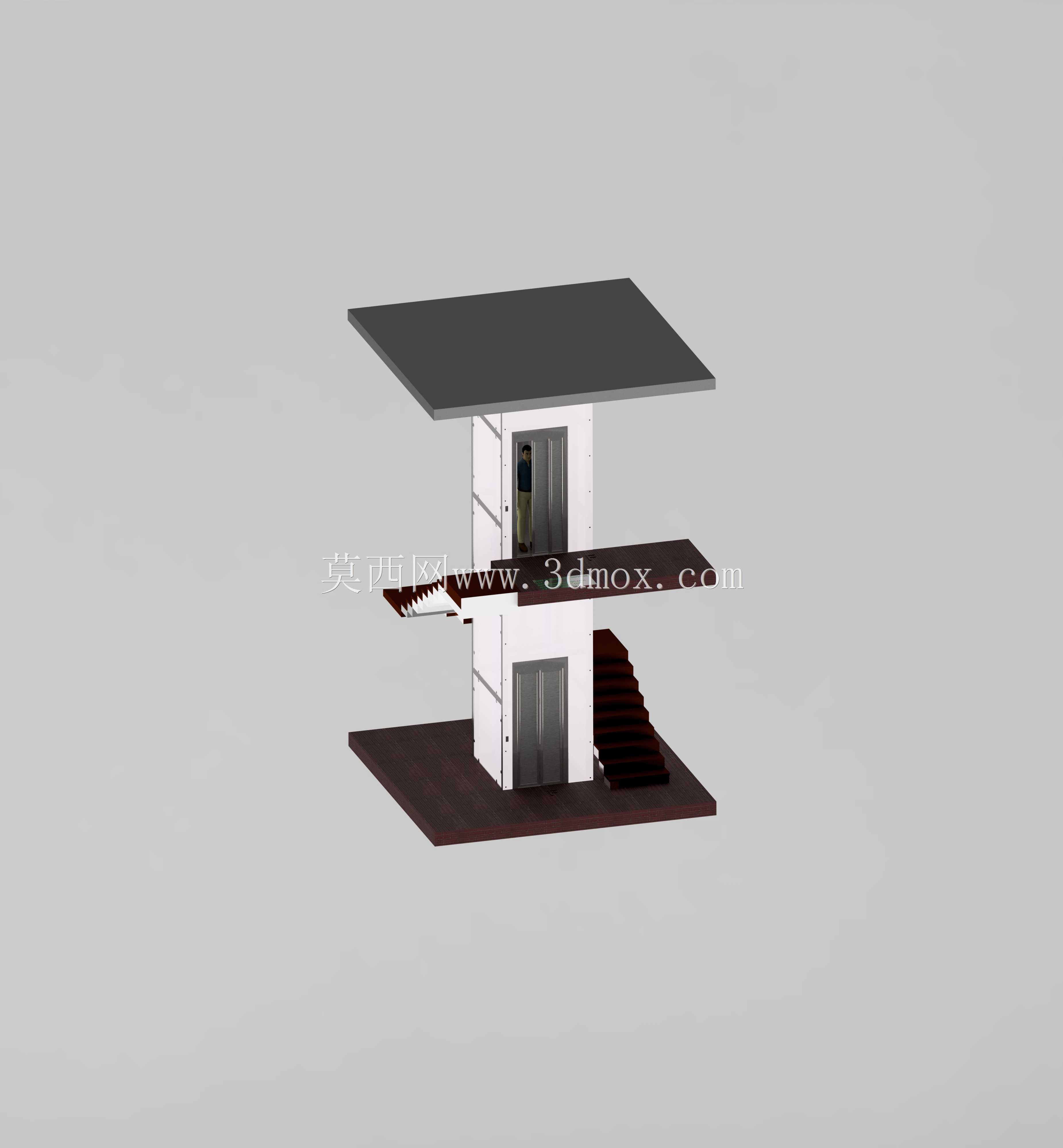

　　结构主体采用框架式承载设计，三层水平承载板分别对应建筑底层地面、中间夹层、顶层楼板的标高位置，每一层的停靠位置都预留了与建筑地面齐平的出入口，配套的自动层门采用旁开式结构，门体运行轨道内嵌在框架立柱内部，不会额外占用井道外部的通行空间，层门的触发逻辑与升降平台的平层信号联动，只有当平台完全停靠在对应楼层、锁止机构完成啮合后，层门才会自动解锁打开，避免居家使用过程中出现坠落、剪切的安全隐患。

　　驱动部分采用液压顶升的动力方案，相比曳引式驱动，液压驱动的运行速度控制在0.2-0.3m/s的区间，启停过程的加速度曲线平缓，不会产生明显的失重感，更适合老人、儿童等居家使用群体，同时液压管路的布置全部隐藏在框架立柱的空腔内部，外部没有裸露的管线，既避免了居家环境中管线被磕碰损坏的风险，也能兼顾整体外观的整洁度。配套的步行楼梯结构与升降梯框架整合为一体，楼梯踏步的高度控制在150mm、踏步宽度280mm，符合民用建筑的踏步尺寸规范，在升降梯检修或者断电的情况下，使用者可以通过旁边的步行楼梯完成楼层通行，满足消防疏散的基本要求。

　　设计过程中特意简化了不必要的复杂机构，核心的承载框架采用矩形钢管焊接成型，焊缝位置全部做了打磨钝化处理，避免尖锐边角对使用者造成磕碰，升降平台的导向结构采用滑动导向配合，配合间隙控制在0.5mm以内，既保证平台运行过程中不会出现横向晃动，也不会因为间隙过小出现卡滞问题。层门的传动采用同步带传动结构，传动噪音控制在45分贝以内，运行时不会干扰居室内的正常休息。每一层的停靠位置都设置了机械锁止块，当平台到达指定楼层后，锁止块会自动弹出卡入平台底部的定位槽，即使液压系统出现泄压故障，平台也不会出现下坠问题，从机械结构层面保障使用安全。

　　从结构适配性来看，该方案的框架尺寸可以根据实际建筑的预留空间做灵活调整，承载能力按照300kg的额定载荷设计，完全满足2-3人同时乘坐或者小型家居物品的垂直运输需求，不需要像商用电梯那样设置复杂的缓冲器、限速器等部件，整体的结构复杂度低，后期维护的工作量极小，非常适合低层私人住宅的垂直通行场景使用。
