天然气场站撬装式除砂过滤装置结构

　　这套除砂装置的三维结构完整还原了天然气井口集输环节的固相分离作业场景，在实际气田开采流程中，地层出砂是高压天然气采出过程中无法回避的问题，携砂气流会持续冲刷下游管线弯头、阀门密封面以及计量设备的过流部件，长期运行下会造成管壁磨穿、阀芯密封失效、流量计叶轮卡滞等故障，这套装置就是部署在井口采气树与集输干线之间的首道处理单元，承担着脱除采出气中携带的地层砂粒、压裂残留支撑剂的核心作用。从结构布局来看，整套设备采用集成撬装设计，所有功能部件都集成在统一的钢制焊接底座上，底座预留了标准的叉车孔位与吊点，不需要在现场进行零散部件的组对焊接，运抵场站后只需要完成进出口管线对接、地脚固定即可投入使用，大幅压缩了现场安装的工期与动火作业风险。

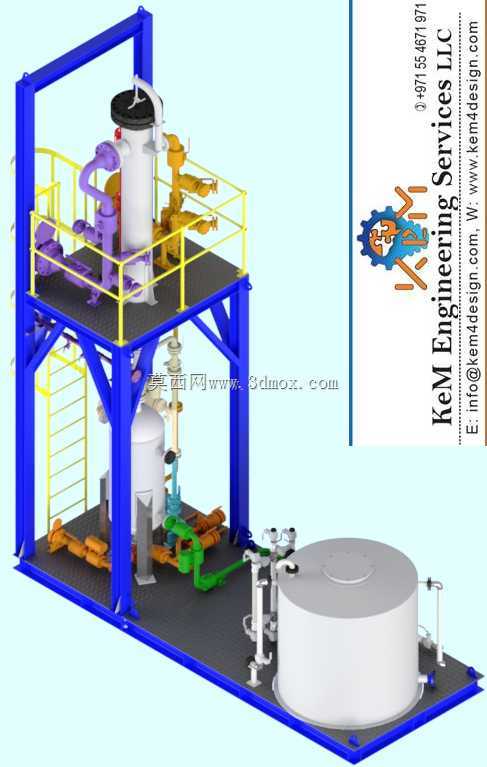

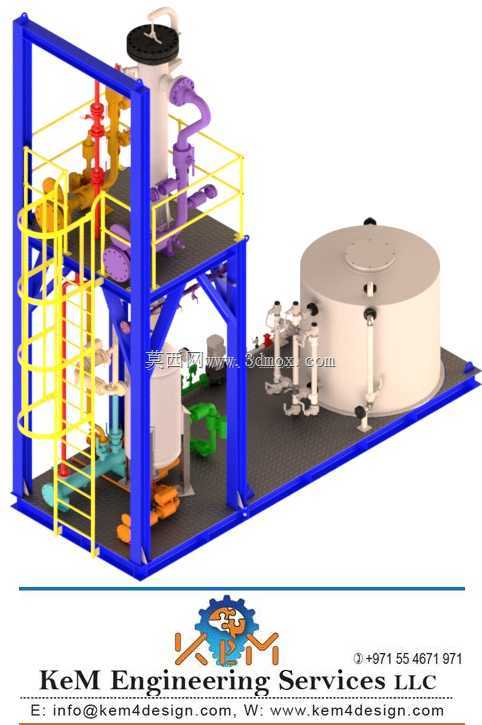

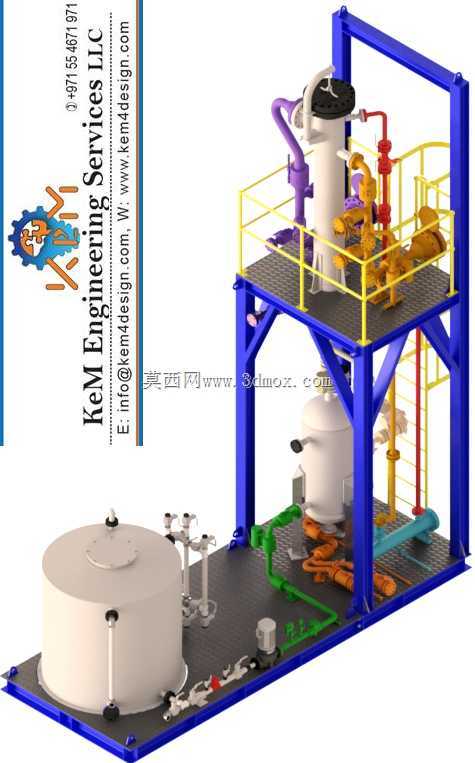

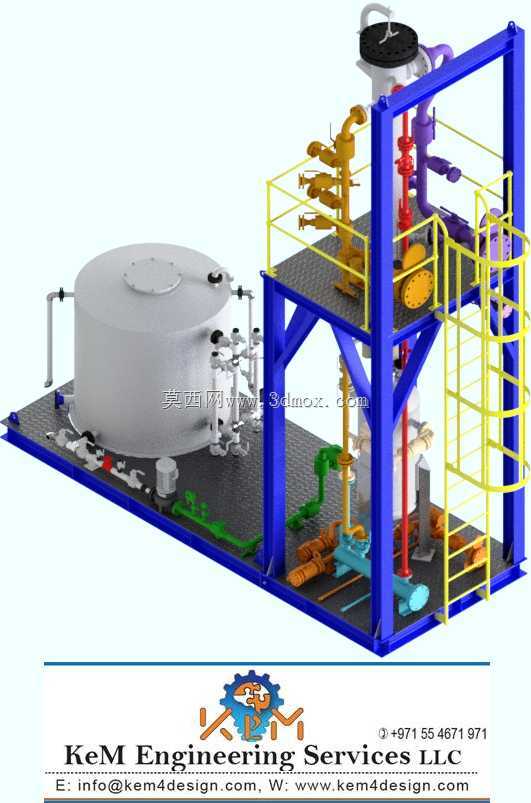

　　装置左侧布置的是大型卧式沉降储砂罐，罐体采用椭圆封头焊接结构，顶部设置了快开式人孔与压力表、液位计接口，底部布置了多个排砂口与冲砂管线接口，携砂气流进入罐体后首先通过扩容减速实现大颗粒砂粒的重力沉降，罐内设置的折流板会改变气流走向，让部分惯性较大的砂粒碰撞板壁后落入罐底集砂区，避免砂粒直接随气流进入下游过滤单元造成滤材的快速冲蚀磨损。右侧的立式框架结构是精过滤与操作维护平台，蓝色型钢焊接的框架采用H型钢作为主立柱，横梁采用槽钢焊接形成双层平台结构，平台台面铺设花纹防滑钢板，周边设置1.2米高的黄色安全防护栏杆，搭配斜爬梯作为上下通道，爬梯踏步采用防滑格栅板设计，扶手高度与栏杆间距完全符合工业平台安全规范，

　　日常操作中巡检人员可以在平台上完成阀门切换、滤件检查、压力数据记录等作业。框架内集成了多组立式过滤分离单元，不同颜色的工艺管线分别对应不同的介质流向：黄色管线为天然气进口与初级过滤后管路，红色为高压安全泄放管路，紫色为过滤后净化气出口管路，绿色为排污与冲砂管路，管路上配置的法兰连接阀门全部采用明杆结构，方便操作人员直观判断阀门的开关状态，管路上的弯头位置都做了加厚处理，对应含砂气流的冲刷磨损工况，延长管路的使用寿命。在设计思路上，这套结构充分考虑了油气场站的运维需求，沉降罐与精过滤单元之间通过旁通管路连接，当需要对精过滤段进行检修更换滤件时，可以切换旁通阀门让气流直接经沉降罐处理后临时外输，不需要完全关停井口作业，

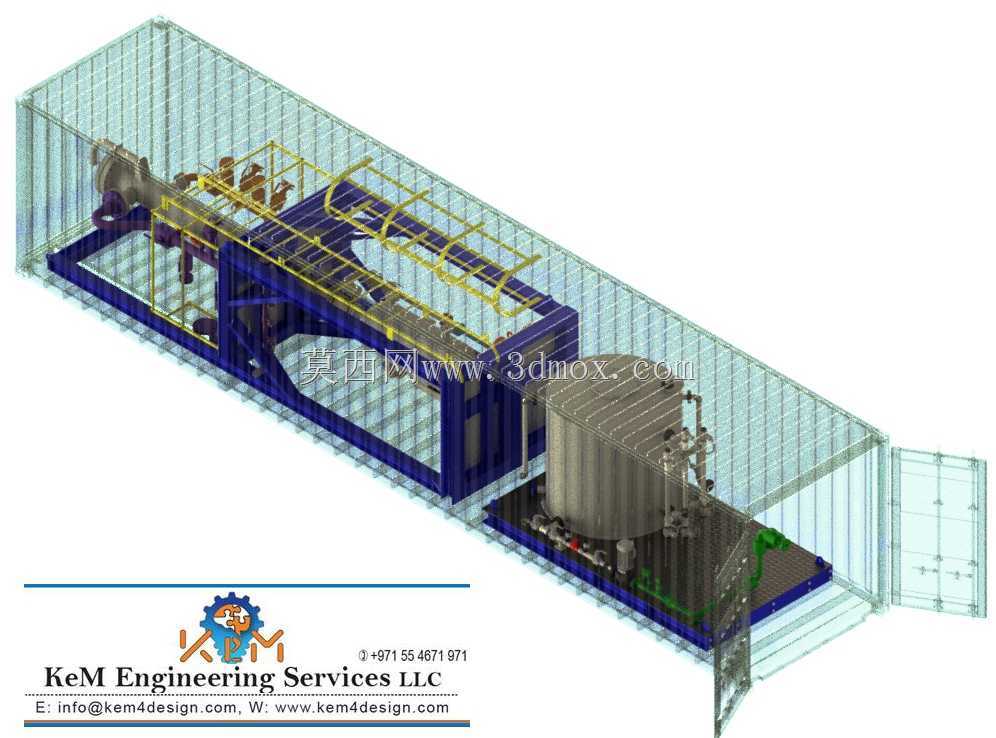

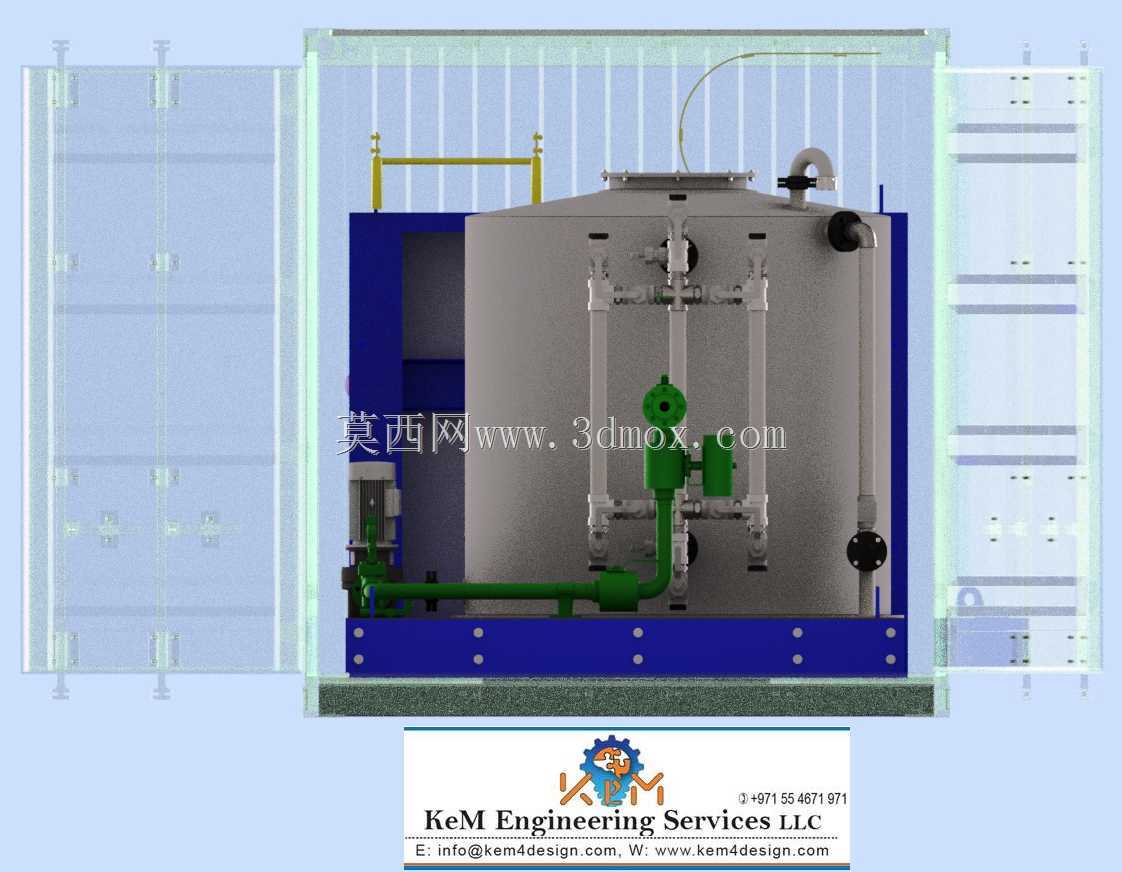

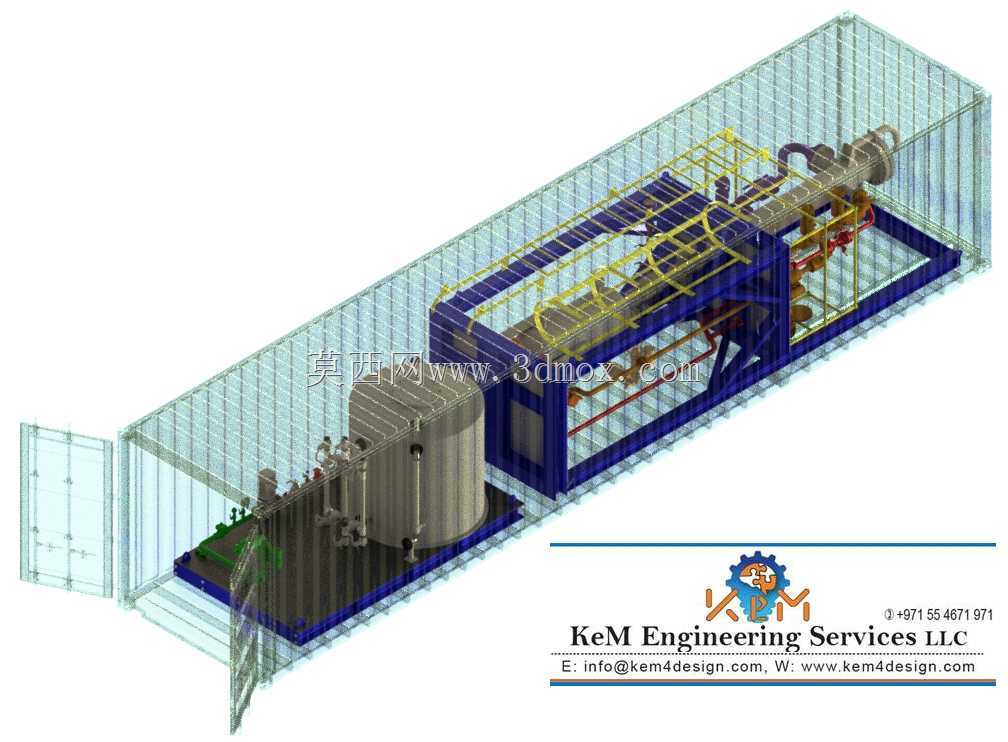

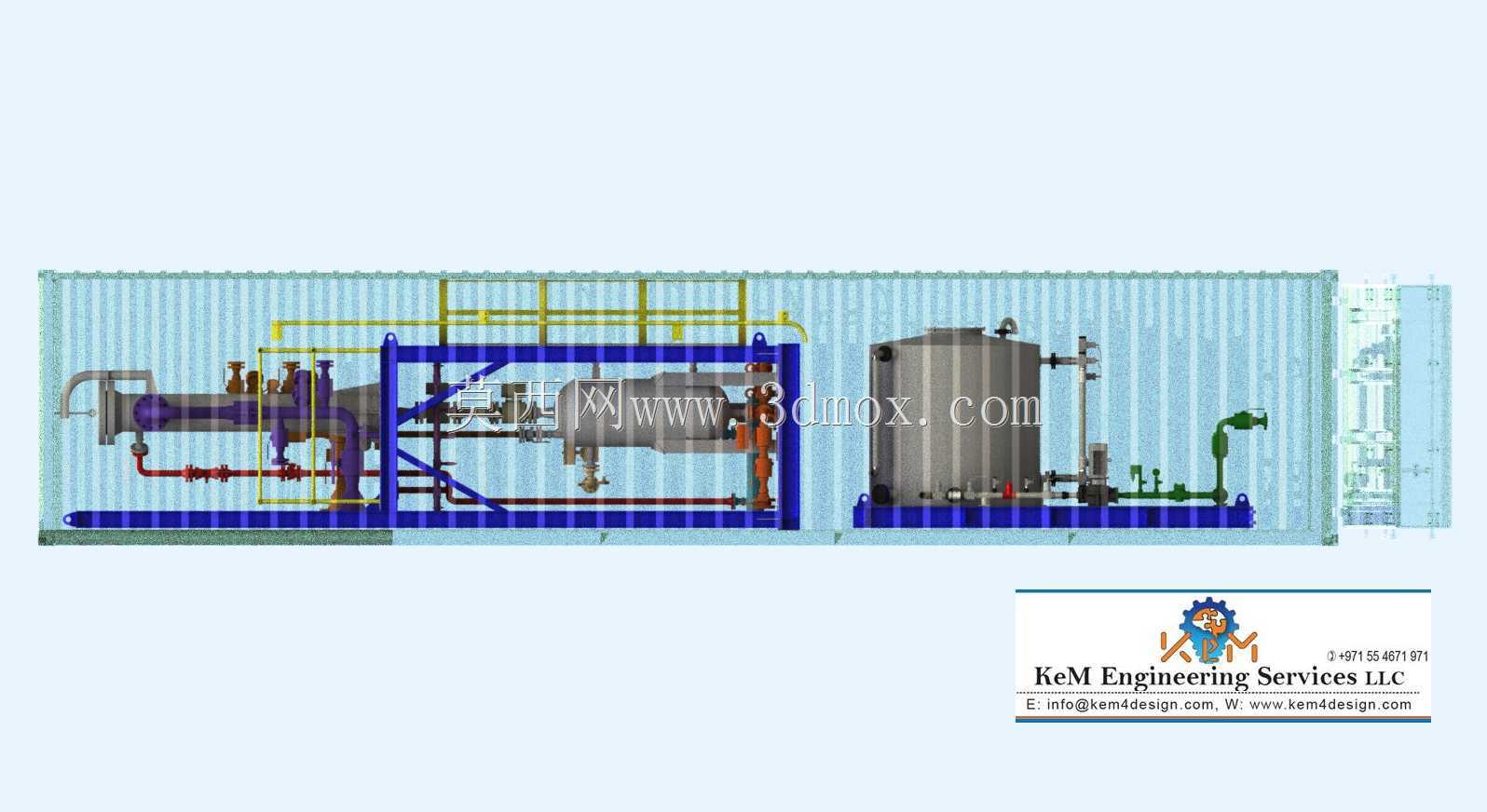

　　避免影响气田的连续生产。储砂罐的排砂口设置在罐体最低位置，配套的冲砂管路可以接入高压气源或者高压水流，在排砂作业时对罐底沉积的砂粒进行扰动冲洗，避免砂粒板结造成排砂口堵塞。从安装边界尺寸来看，整套撬装设备的宽度控制在标准集装箱运输的限宽范围内，整体高度满足常规场站的设备运输限高要求，底座的地脚螺栓孔位按照通用油气场站的设备基础标准设计，不需要为设备单独定制特殊尺寸的混凝土基础，平台的爬梯位置预留了足够的人员操作空间，平台边缘到设备突出部件的距离满足检修操作的安全间距要求，阀门的操作手轮全部布置在人员站立可及的高度范围内，不需要额外搭设临时操作平台。整套结构的管线排布充分考虑了应力释放需求，长距离直管段设置了自然弯补偿结构，避免温度变化造成的管线拉裂，设备的支撑点都做了加强筋焊接处理，对应长距离运输过程中的颠簸载荷，避免运输过程中结构变形。在实际应用中，这类除砂装置可以根据井口的产气量、出砂粒径分布调整内部折流板的间距、过滤单元的滤隙精度，对于出砂量较大的气井，还可以在沉降罐内增设旋流分离结构，进一步提升大颗粒砂粒的分离效率，整套三维结构完整呈现了从进气沉降、精滤分离到储砂排砂的全流程结构，每个部件的连接方式、支撑结构都做了还原，能够直接用于同类设备的结构设计参考、场站布局模拟以及运维培训的演示使用。
