8吨矩形起重吊梁结构设计

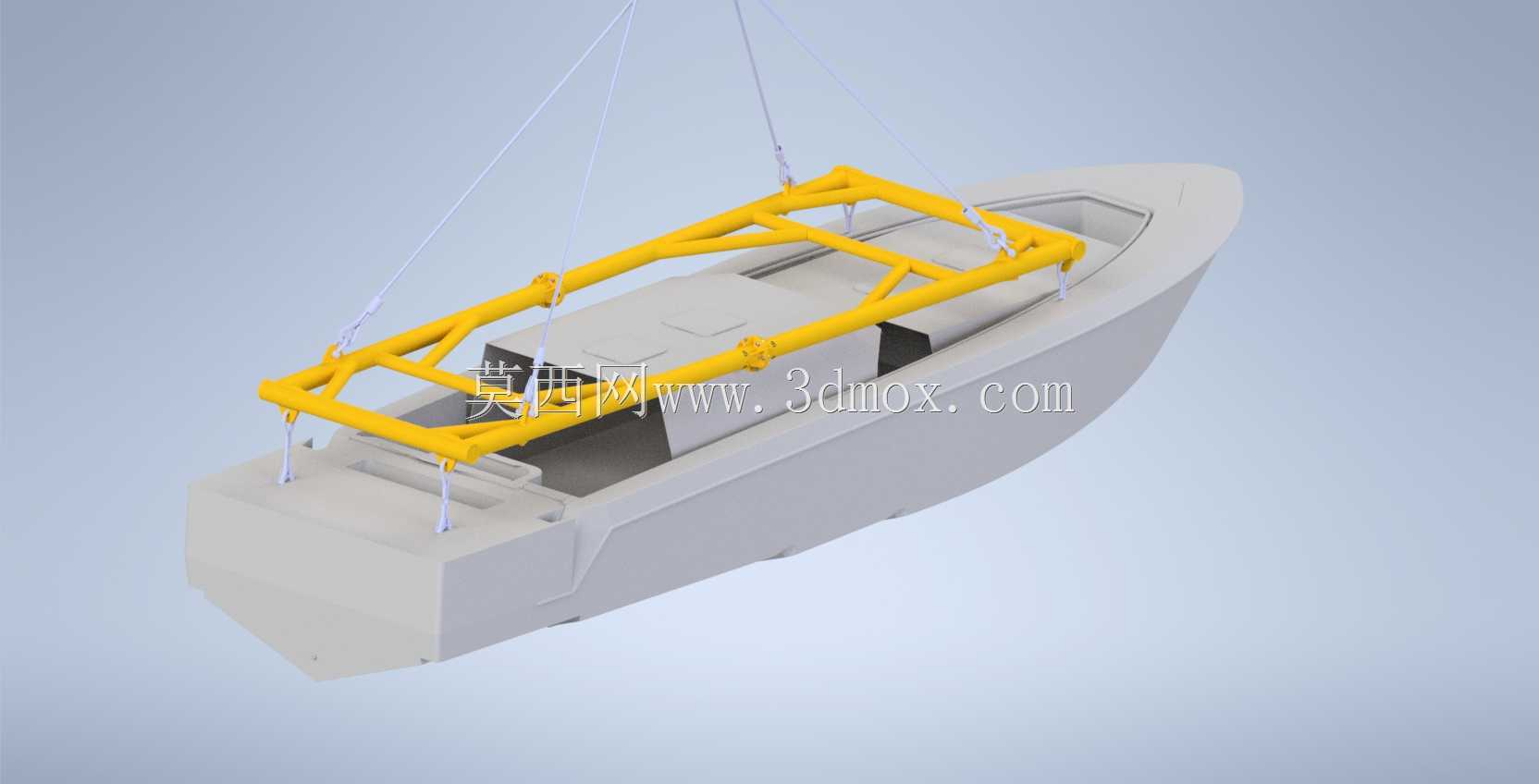

　　在重型物料吊装作业场景中，常规单吊点起吊方式极易出现载荷偏斜、被吊物受力不均变形、吊索夹角过大导致拉力过载等问题，尤其是针对大尺寸框架类、长尺寸规整构件的吊装作业，专用的分布吊梁是平衡吊点载荷、保障吊装安全的核心工装部件。这款8吨额定载荷的矩形分布吊梁，主要适配吊装作业中需要多点均匀受力的矩形轮廓被吊物，可将起重设备的单点起吊力通过梁体结构均匀分配至四个吊点位置，避免吊索直接斜拉被吊物造成的边角挤压损伤，同时也能有效控制吊索与竖直方向的夹角，降低起重设备的额外载荷损耗。

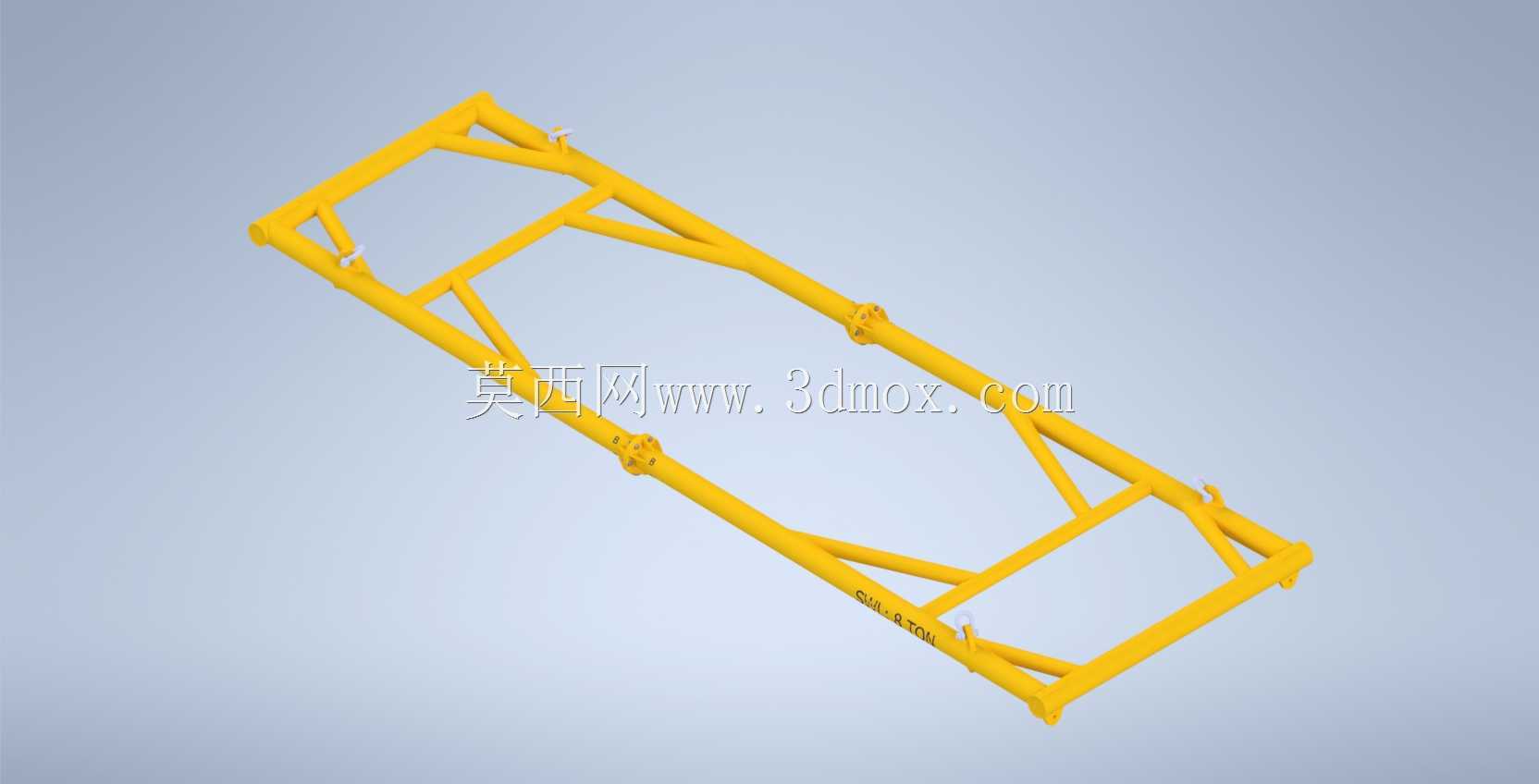

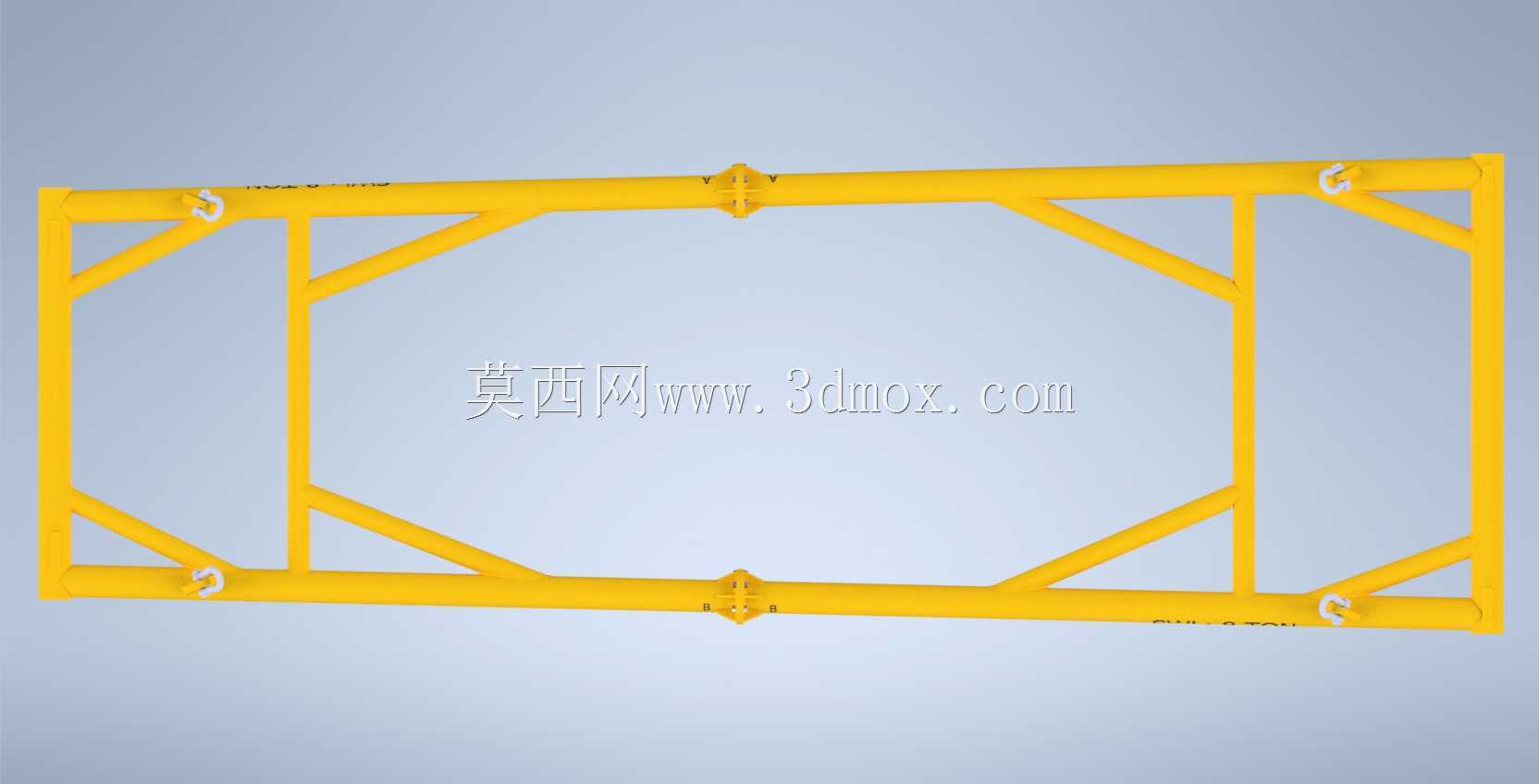

　　从结构设计逻辑来看，该吊梁采用矩形框架式主体结构，区别于传统一字型吊梁的单点连线受力模式，矩形框架的四个角点可直接作为下部吊点安装位，上部对应设置与起重吊钩连接的吊点，整体受力路径更短，框架结构的抗扭性能远优于同截面的单梁结构，在起吊过程中即便出现小幅载荷偏移，框架自身的结构刚度也能抵消部分偏载力矩，避免梁体出现侧向扭曲变形。梁体主体采用型材拼接焊接结构，主受力梁选用矩形截面型材，在保证截面抗弯模量满足载荷要求的前提下，尽可能降低梁体自身重量，减少起重载荷的无效损耗。框架内部设置斜向加强筋，对应上下吊点的传力路径布置，将吊点处的集中载荷快速分散至整个框架截面，避免吊点位置出现应力集中导致的局部变形或焊缝开裂。

　　从实际使用的边界条件来看，该吊梁额定安全工作载荷为8吨，设计过程中按照16吨的测试载荷进行强度校核，对应1.25倍的动载系数与2倍的静载安全系数，完全满足起重工装的安全规范要求。梁体整体外形尺寸控制在7.5米长、2.2米宽的范围内，该尺寸边界可适配绝大多数厂区内、港口码头常见的大尺寸矩形构件、模块化设备框架、集装箱类规整物料的吊装需求，上部吊点间距适配常规起重吊钩的吊耳安装尺寸，下部吊点预留标准卸扣安装位，可快速连接不同长度的吊索，适配不同高度的吊装作业场景。安装使用时，仅需将上部吊点通过卸扣与起重主钩连接，下部四个吊点根据被吊物的吊点位置匹配对应长度的吊索即可，无需额外调整梁体结构，作业前仅需检查各吊点连接销的锁紧状态、焊缝是否存在可见裂纹即可投入使用。

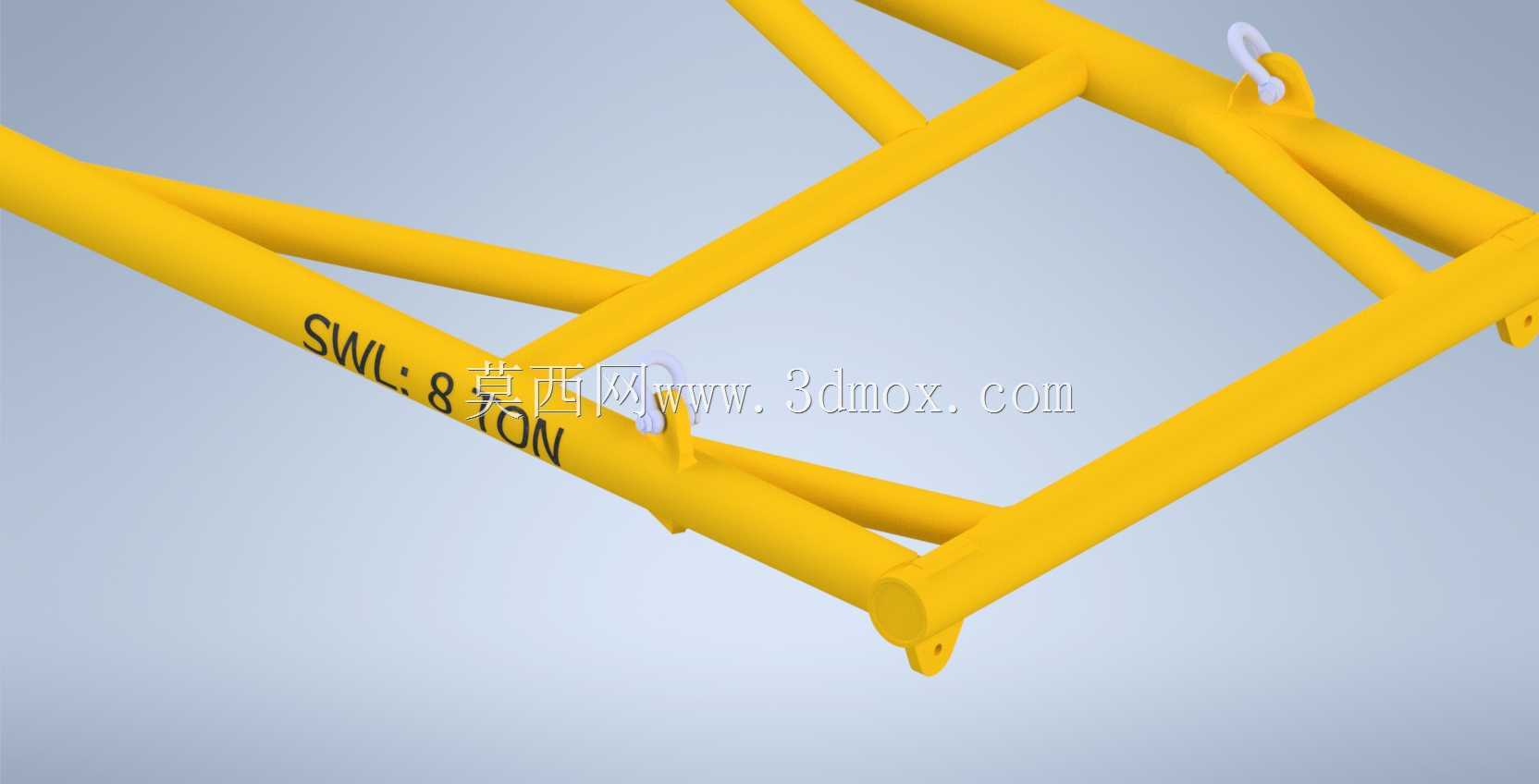

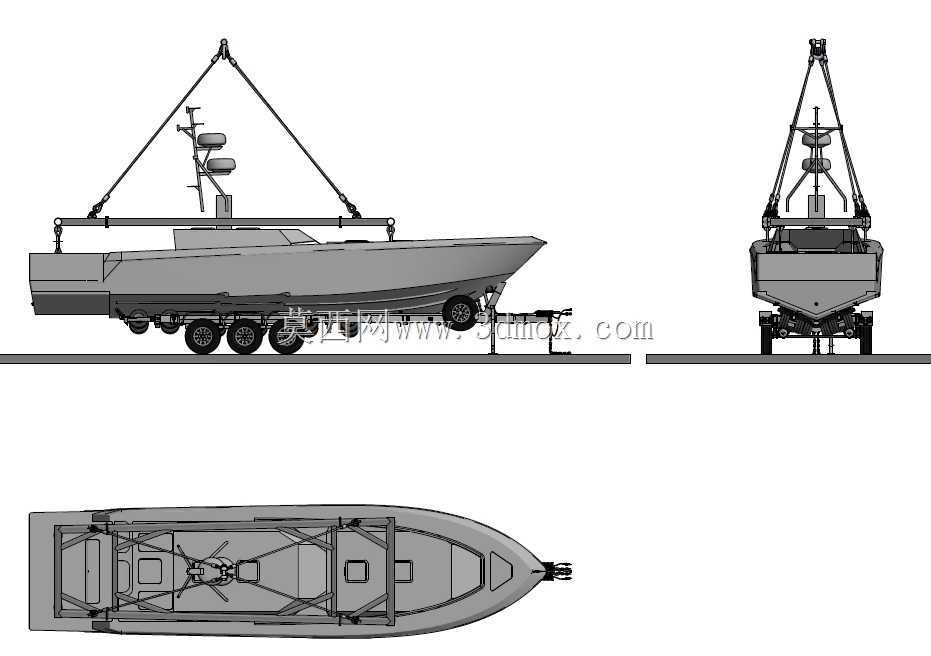

　　在细节设计上，梁体所有外露棱角均做倒角打磨处理，避免吊装作业过程中棱角切割吊索造成安全隐患，吊点位置均加装加厚补强板，补强板与主粱采用全熔透焊接工艺，焊后进行应力退火处理消除焊接残余应力，避免长期受载后焊缝位置出现应力开裂。梁体表面采用重型防腐涂装，适配户外露天作业、港口高盐雾环境下的使用需求，减少日常维护成本。不同于定制化的专用吊梁，该矩形分布吊梁的吊点位置预留了一定的调节余量，可通过更换卸扣安装位小幅调整下部吊点的间距，适配相近尺寸的不同被吊物吊装需求，提升工装的通用适配性，减少施工方的工装储备成本。在吊装作业过程中，该吊梁可始终保持被吊物处于水平状态，避免起吊过程中物料倾斜滑落，尤其适合精度要求较高的模块化预制构件、设备总成的吊装转运，可有效降低吊装过程中对被吊物的精度损伤，同时也能减少吊装作业的对位调整时间，提升整体吊装作业效率。
