户外灯杆混凝土基础配筋安装结构设计

　　这套结构设计针对户外中小型照明、通讯类杆状设施的落地安装需求，从土建施工与上部结构衔接的核心痛点出发，完整还原了钢筋混凝土独立基础的内部构造与安装对接逻辑，可直接用于现场施工交底、预制构件生产的结构参考。从实际应用场景来看，这类基础广泛适配厂区道路照明杆、园区监控杆、小型通讯信号杆、庭院景观灯杆的落地固定，尤其适用于地基承载力稳定、无大面积软土层的普通铺装场地，能够平衡施工成本与结构抗倾覆、抗拔性能，避免杆体投入使用后出现倾斜、根部沉降、线缆外露破损等常见工程问题。

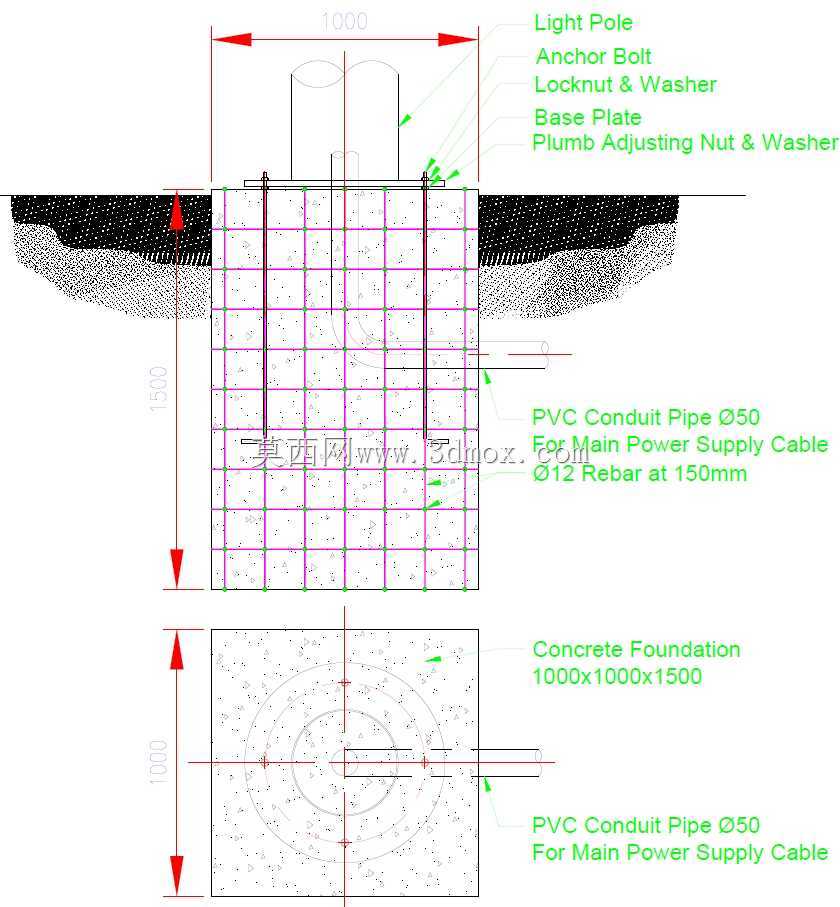

　　设计层面首先明确了基础的核心受力逻辑：上部杆体传递的竖向荷载、风荷载带来的倾覆力矩，全部通过预埋锚栓组传递至下部混凝土基础，再由混凝土基础整体将荷载扩散至持力层，因此整个结构的尺寸匹配、配筋排布、预埋件定位都围绕受力传递路径做了针对性优化。基础本体采用1000mm×1000mm×1500mm的立方体现浇混凝土构型，这个尺寸边界经过受力验算，能够覆盖6米高度常规杆体的抗倾覆要求，基础顶部与场地铺装层齐平，底部埋入冻土层以下，避免季节性冻胀对基础结构造成抬升破坏。

　　内部配筋采用直径12mm的热轧带肋钢筋，纵横双向排布间距严格控制在150mm，形成完整的钢筋笼骨架，上下层钢筋网片通过竖向拉结筋固定，确保混凝土浇筑过程中钢筋位置不发生偏移，钢筋笼整体与基坑侧壁预留足够的保护层厚度，避免钢筋长期接触土壤发生锈蚀，影响基础整体结构寿命。基础顶部预埋的安装组件包含方形底板、配套锁紧螺母与垫圈、多根垂直锚栓，锚栓下端做弯钩处理嵌入钢筋笼内部，与主筋焊接固定，浇筑前通过定位工装严格控制锚栓的相对位置、外露长度与垂直度，确保上部杆体到场后可直接对位安装，无需现场二次扩孔、焊接调整。

　　针对杆体供电线缆的敷设需求，基础内部预设了直径50mm的PVC穿线导管，导管从基础侧面引入，向上延伸至基础顶部中心位置，与灯杆内部的穿线腔精准对接，线缆穿设完成后管口做密封封堵处理，避免雨水、土壤内的积水顺着管道渗入杆体内部，造成线路短路、腐蚀问题。穿线管道的排布避开了内部钢筋笼的主筋位置，在混凝土浇筑过程中提前做固定处理，防止浇筑振捣时管道移位、管口堵塞。

　　从安装边界来看，施工时需先开挖对应尺寸的基坑，坑底做素混凝土垫层找平后再下放钢筋笼、固定预埋件与穿线管，浇筑过程中分层振捣密实，待混凝土强度达到设计要求的100%后再进行上部杆体的吊装作业，锚栓锁紧时采用对角循环紧固的方式，避免底板受力不均出现倾斜，锁紧后外露螺纹部分做防腐处理，加装保护帽避免长期锈蚀影响后期检修拆卸。整套结构没有冗余的设计环节，所有构件的尺寸、位置都围绕现场施工的便利性、长期使用的可靠性做了匹配，既能够满足常规杆体的安装固定需求，也可根据实际杆体高度、当地风荷载等级调整配筋密度与基础尺寸，适配不同场景的安装要求。
