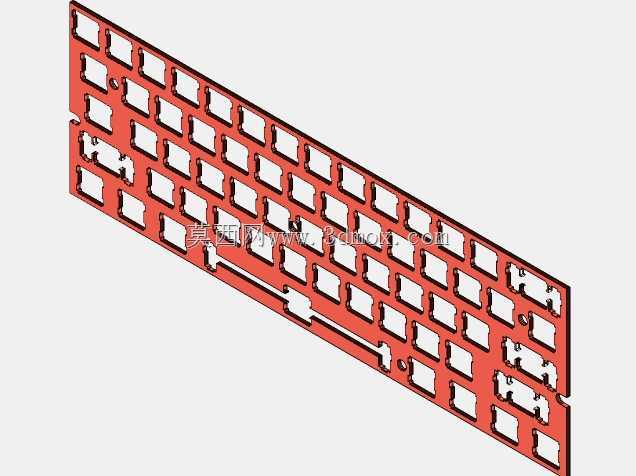

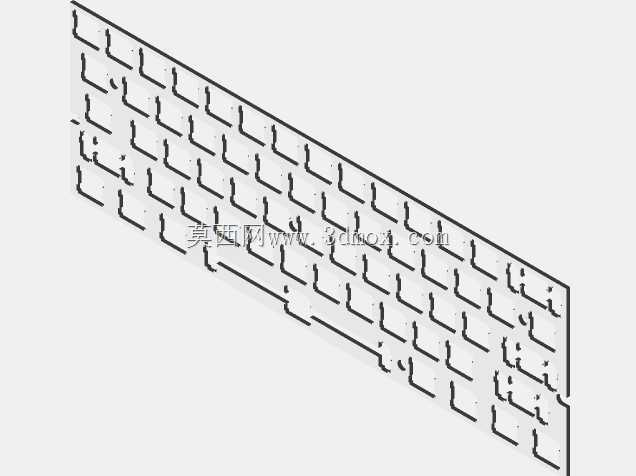

60%ANSI布局FDM打印无销钉键盘板

　　这款键盘定位板专为适配Pok3r系列60%ANSI布局键盘开发，整体采用2mm均匀壁厚设计，可直接通过FDM熔融沉积成型工艺完成打印制作，无需额外的金属销钉辅助定位，大幅降低客制化键盘玩家的自制门槛。从实际使用场景来看，这类定位板主要服务于客制化键盘改装、小批量外设试制、个人DIY键盘组装等领域，相比传统金属定位板，FDM打印的板材具备更灵活的定制空间，用户可根据自身手感需求调整板材局部刚度，也能快速迭代不同的轴体固定结构，无需开模即可完成结构验证。

　　从功能特性上看，该定位板预留了完整的60%ANSI配列轴体安装位，覆盖字母区、功能组合键区、方向键区的全部轴座固定孔位，同时预留了长键位的卫星轴安装空间，边缘做了对应键盘外壳的卡扣限位结构，无需额外固定件即可完成与底壳的装配。无销钉的设计思路，是基于FDM打印的工艺特性优化而来——传统金属定位板的定位销需要高精度冲压或CNC加工保证位置度，而FDM打印过程中如果预留销钉结构，容易出现层间结合力不足导致销钉断裂的问题，同时销钉位置的打印支撑去除难度大，容易影响装配精度，因此这款设计直接取消了独立销钉结构，通过定位板边缘的轮廓公差与外壳卡槽实现精准定位，既简化了打印后的后处理流程，也避免了销钉断裂带来的装配失效问题。

　　在安装边界的设计上，这款定位板的外轮廓严格匹配标准60%键盘外壳的内部安装尺寸，长宽方向的公差控制在0.2mm以内，保证装入外壳后不会出现晃动或间隙过大的问题；板厚统一设置为2mm，既能够保证轴体安装后的支撑刚度，避免打字过程中板材出现过大形变影响手感，也不会因为板材过厚占用过多内部空间，给底棉、轴下垫、PCB板预留了足够的堆叠空间。轴体安装孔采用十字通用孔位，适配市面上绝大多数MX结构的机械轴体，孔位边缘做了0.1mm的倒角处理，既方便轴体插入安装，也能避免打印过程中孔位边缘的溢料导致轴体卡滞。长键位的卫星轴安装位采用标准PCB卫星轴固定孔距，支持主流的钢板卫星轴与PCB卫星轴安装，用户可根据自身需求选择装配方式。

　　从设计思路的工程逻辑来看，这款定位板在结构上做了多处适配FDM工艺的优化：所有孔位均采用无支撑设计，打印时无需添加内部支撑即可完成成型，减少后处理工作量；板材上的镂空区域除了轴体安装位之外，还在非受力区域做了均匀的减重镂空，既减少了打印材料的消耗，也能调整板材的整体形变特性，让打字手感更偏向软弹，符合多数客制化键盘玩家的手感偏好；边缘的受力位置做了局部加厚处理，避免拆装过程中出现边缘断裂的问题。实际装配过程中，这款定位板可直接与标准60%ANSI配列的PCB板配合，轴体穿过定位板孔位直接焊接或热插拔固定在PCB上，定位板的平面度可通过打印平台调平保证，无需后续打磨处理即可满足装配要求。

　　相比市售的玻纤、金属材质定位板，这款可打印的定位板最大的优势在于迭代成本极低，结构设计人员或键盘玩家如果需要调整配列、修改卫星轴位置、调整板材刚度，只需要修改三维模型即可快速打印验证，不需要等待工厂开模或加工，非常适合小批量试制和个人DIY场景。同时2mm的壁厚设置也平衡了打印效率和结构强度，采用常规PLA、PETG等常见FDM打印材料即可完成制作，不需要特殊的工程材料，普通桌面级FDM打印机就能够满足打印要求，打印完成后只需要去除底部的 raft 或支撑，简单打磨边缘毛刺即可投入使用。在实际使用中，这款定位板能够提供稳定的轴体支撑，长时间打字过程中不会出现轴体晃动、板材形变过大的问题，无销钉的定位方式也不会出现传统销钉结构长期使用后销钉松动、定位失效的问题，整体可靠性能够满足日常键盘使用的需求。
