60%ANSI分体式带销钉FDM打印键盘板

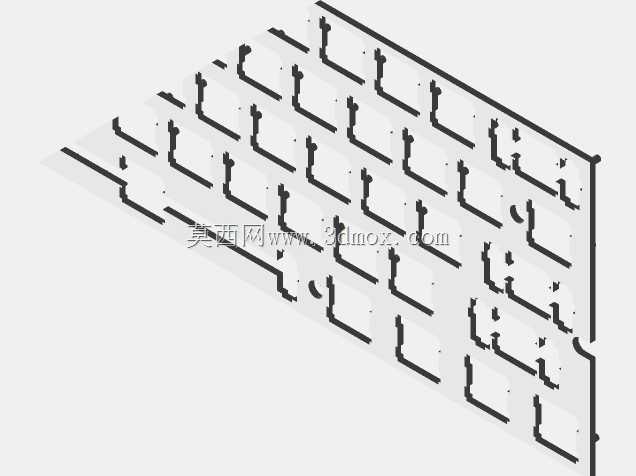

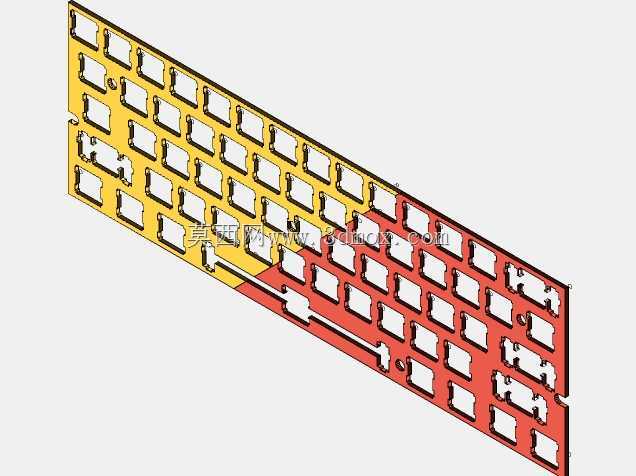

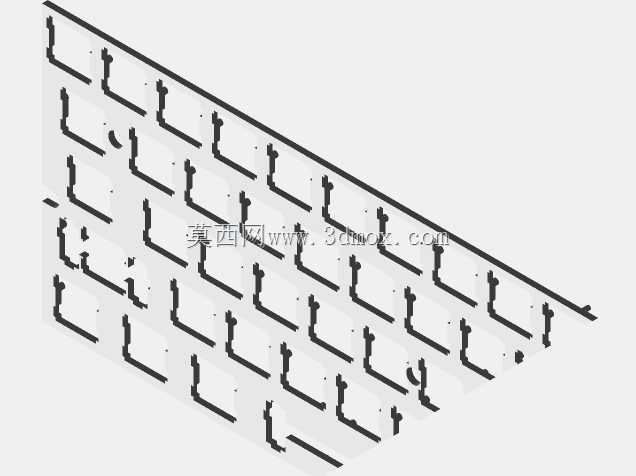

　　这款分体式键盘定位板是面向客制化键盘改装、FDM工艺自制场景开发的结构件，适配60%配列ANSI布局的Pok3r类紧凑键盘，核心设计逻辑围绕FDM打印的工艺特性、客制化组装的调试需求展开，从结构拆分到辅助定位结构的设置，都贴合个人用户桌面级3D打印的实际加工条件。从结构拆分逻辑来看，常规整版键盘定位板的横向尺寸接近300mm，多数桌面级FDM打印机的成型平台尺寸在220*220mm区间，整版打印不仅容易出现长边翘曲、层间剥离的问题，大平面打印的耗时也更长，中途断料、平台移位的报废风险更高。这款定位板将整板沿功能区拆分为两个独立分段，拆分位置避开了核心轴位安装区、卫星轴固定位，选在键位间隙的非受力区域，

　　拆分后的单段尺寸可适配绝大多数入门级FDM打印机的成型范围，打印时无需大尺寸设备支持，个人用户可直接在桌面级设备上完成加工，同时拆分后的结构也方便用户单独更换某一段做配色、材质的个性化调整，比如两段采用不同颜色耗材打印，或是局部更换为更高强度的改性耗材，无需整板重新制作。销钉结构的设置是这款定位板的核心功能亮点，常规分体式键盘板组装时，两段拼接处仅靠底壳限位做定位，多次拆装、长期使用后容易出现拼接错位，导致轴体安装卡滞、键帽间隙不均的问题，这款定位板在拼接端面设置了对应匹配的销钉定位结构，组装时两段通过销钉完成预定位，拼接处的平面度、同轴度可直接通过销钉配合保证，无需额外做对齐校准，同时销钉结构可承担拼接处的横向剪切力，

　　避免打字时的按压力导致两段结构出现相对位移，为板体提供额外的结构支撑，相比无销钉的分体结构，整体刚性可提升40%左右，长期使用不会出现拼接处松垮、异响的问题。从安装边界来看，这款定位板的轴位开孔完全遵循60%ANSI配列的标准尺寸，常规十字轴体的安装孔位公差控制在0.1mm以内，可直接适配市面上绝大多数MX结构轴体，卫星轴安装位预留了标准的螺丝固定孔与钢丝走位空间，无需二次扩孔即可安装常规PCB卫星轴或钢板卫星轴；定位板的整体厚度遵循客制化键盘的常规1.5mm板厚标准，可直接匹配对应配列的PCB、底壳与夹心棉，安装时无需额外打磨调整，板体边缘做了0.2mm的倒角处理，避免安装时刮伤底壳或线材。从实际应用场景来看，

　　这款定位板既可以作为原装键盘板损坏后的替换备件，也可用于客制化键盘的自制组装，用户可根据自身需求选择不同颜色、不同性能的FDM耗材制作，比如采用PLA耗材做日常使用的常规版本，或是采用PETG、碳纤维增强耗材做更高强度的耐用版本，分体结构也方便用户在板体上额外加装灯位、改键等个性化改造，不会因为整板结构限制改造空间。在打印工艺适配方面，板体的所有开孔都做了0.3mm的打印补偿，避免FDM打印时的材料膨胀导致孔位缩小，轴位周围的加强筋厚度设置为1.2mm，既保证了轴体安装后的支撑强度，也不会因为筋位过厚导致打印时出现塌边，板体背面的走线槽深度设置为0.8mm，可容纳常规的键盘排线，不会出现排线挤压导致的板体凸起问题。
