VoronV0外螺纹气动接头工具头改装结构

　　在桌面级FDM3D打印设备的改装迭代场景中，挤出端的送丝路径合理性直接决定了打印过程中耗材进料的顺畅度，尤其是小尺寸紧凑型Voron0机型，受限于机身内部狭小的安装空间，原厂热端接头的进料角度往往存在一定优化空间，这款适配PC4-M10外螺纹规格的工具头模块，正是针对这一实际使用痛点开发的改装结构。

　　从实际设备用途来看，该模块替换原有V0机型V6螺纹热端的原装气动管快接安装位，将原有的斜向进料路径调整为直线进料结构，耗材从挤出机输出后可以沿直线方向直接进入热端加热腔，避免了原有斜向进料带来的耗材弯折阻力，在打印柔性耗材时，这种直线路径能够大幅减少耗材在送丝管内的卡顿、堵头概率，同时对于刚性耗材的送丝精度提升也有明显帮助，尤其是在高速打印工况下，直线送丝路径可以降低挤出机的送丝负载，减少送丝轮打滑导致的挤出不足问题。

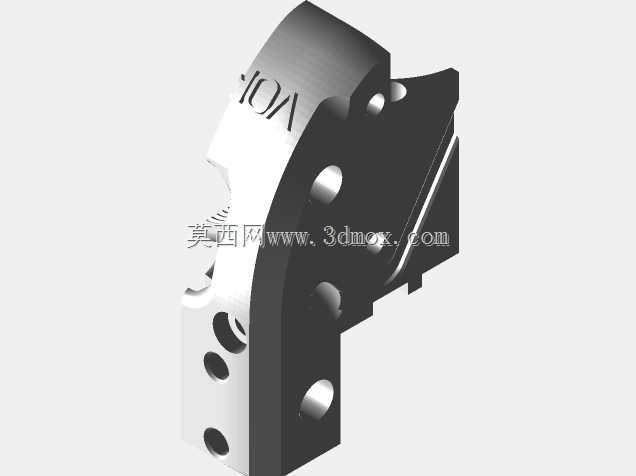

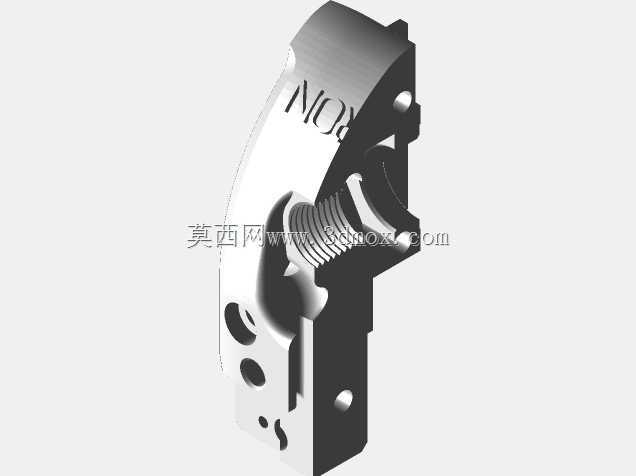

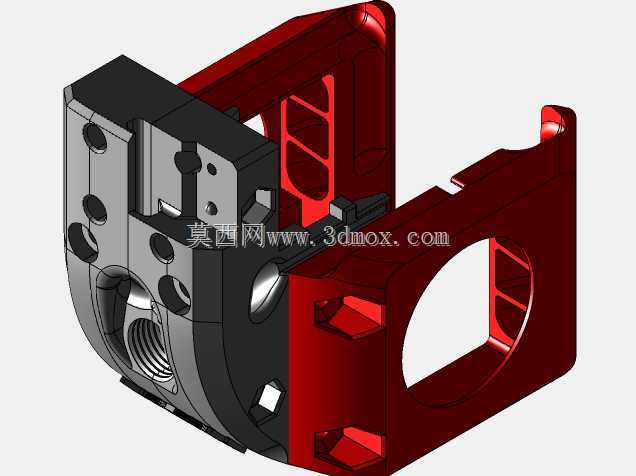

　　在功能特性设计上，该模块集成了热端安装定位、气动接头固定、散热风道配合、走线限位多个功能，主体安装基座采用与原有工具头完全匹配的安装孔位设计，不需要对原有V0机型的X轴滑台、挤出机安装位做任何额外修改，直接替换原有部件即可完成安装。模块上预留的M10外螺纹安装位可以直接适配标准PC4-M10气动快插接头，也可以根据使用需求换装ECAS系列快接接头，适配不同外径的送丝管规格。结构上做了充分的轻量化镂空设计，在保证安装刚性的前提下尽可能降低工具头整体重量，减少X轴运动过程中的惯性负载，提升高速运动下的定位精度，镂空区域同时兼顾了热端散热的气流通道需求，配合原有散热风扇可以形成顺畅的散热风道，避免热量向上传导导致送丝管过早软化堵头。

　　设计思路上完全遵循Voron0机型的开源设计规范，所有安装定位尺寸均与原厂设计基准保持一致，安装孔位的位置度公差控制在0.1mm以内，保证热端安装后与打印平台的垂直度符合打印要求，不会因为改装导致喷头倾斜出现打印件层纹偏移、首层附着力不均的问题。结构受力方面，针对接头安装位做了局部加厚处理，避免反复插拔送丝管导致的安装位开裂，同时在热端固定位设计了定位止口，热端装入后可以自动保证同轴度，不需要反复调整位置就能保证喷嘴中心与原有打印坐标原点重合，降低改装后的调试难度。

　　从安装边界尺寸来看，该模块整体外轮廓完全兼容原有工具头的运动空间，安装后不会与X轴两侧的限位结构、机身框架发生运动干涉，模块外侧的走线槽可以将热端加热线、热敏线规整固定在结构内部，避免打印过程中线缆晃动剐蹭打印件，也防止线缆随工具头运动过程中被其他部件勾挂。模块与近程挤出机的对接面做了精准的平面度处理，送丝入口的导向孔做了倒角过渡，耗材从挤出机输出后可以顺滑进入热端通道，不会出现台阶剐蹭耗材的问题。针对3D打印制作的工艺特性，结构设计时充分考虑了FDM工艺的成型限制，所有悬空位置都设计了合理的自支撑角度，不需要额外添加支撑就可以完成打印制作，层厚设置0.2mm时可以保证所有安装孔位的尺寸精度，填充率设置40%即可满足使用强度要求，采用格栅、回转体类或者蜂窝、三角形、立方体填充样式都可以达到所需的结构刚性，实心顶底层设置不少于5层就可以保证安装面的平整度，完全适配普通用户自行打印制作的工艺条件，不需要特殊的加工设备就可以完成改装件的制作。
