分块带销钉60%ANSI布局FDM打印键盘板

　　这款键盘定位板是面向客制化机械键盘DIY场景开发的适配结构件，核心匹配60%ANSI配列的Pok3r类紧凑型键盘，针对个人用户桌面级FDM3D打印的成型限制做了针对性的结构拆分设计。从实际使用场景来看，60%配列键盘因为砍掉了数字小键盘、功能区与方向键区，整体占用桌面面积极小，是桌面空间有限的办公用户、便携外设爱好者的主流选择，而定位板作为键盘内部承托轴体、固定内胆结构的核心承载件，其结构精度直接决定轴体安装的松紧度、按键敲击的一致性与整体组装的顺畅度。

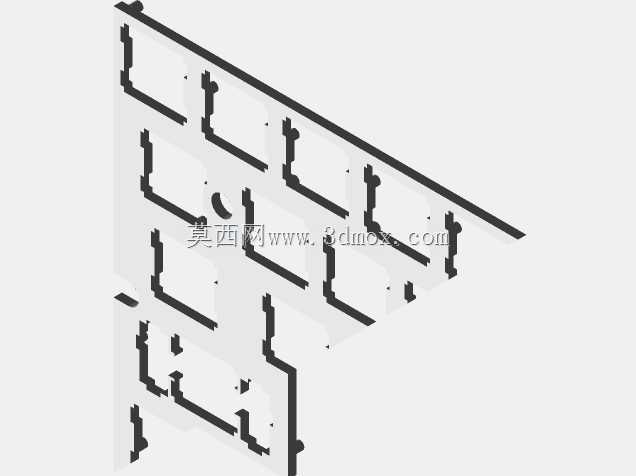

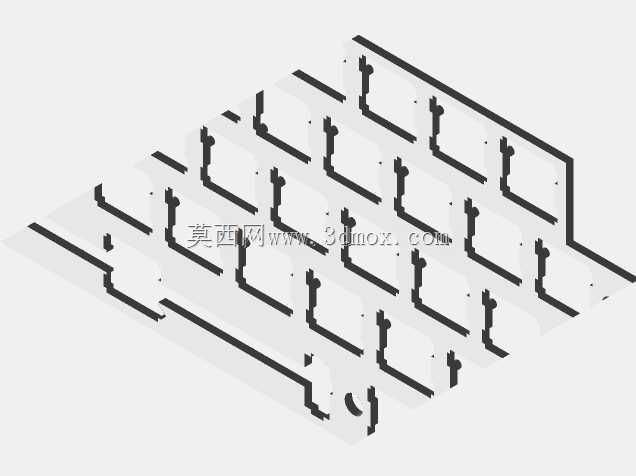

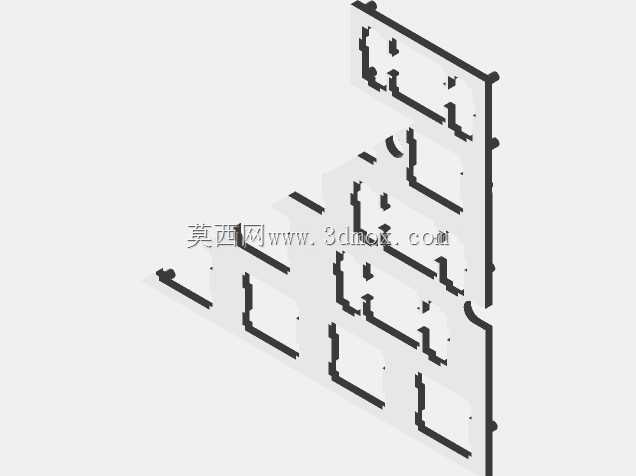

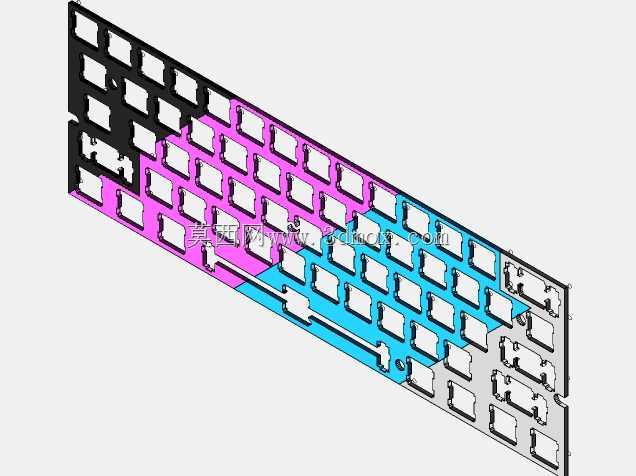

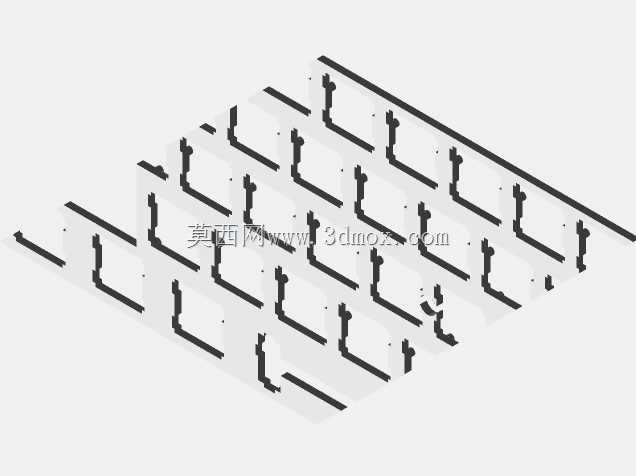

　　设计阶段首先考虑的是个人用户常用桌面级FDM打印机的成型尺寸边界，目前多数入门级桌面FDM设备的成型腔尺寸集中在18×18×18cm区间，也就是常说的7英寸成型幅面，常规一体化60%键盘定位板的长度接近29cm，远超这类设备的单次成型范围，因此将整板沿按键排布的自然间隙拆分为四个独立分块，每个分块的外轮廓尺寸都控制在18cm见方的成型边界内，无需大尺寸打印设备即可完成制作，拆分位置特意避开了轴体安装孔、卫星位固定孔等核心精度区域，拆分接缝处设置了对应的嵌合止口，组装时可以通过止口快速对齐分块位置，避免拼接错位导致的轴孔同轴度偏差。

　　结构上额外设计的一体销钉结构是这款定位板的核心功能特点，常规拼接式打印定位板往往仅靠上下外壳的夹持力固定分块位置，长期使用或者频繁拆装键帽时，很容易出现分块移位、接缝开缝的问题，导致轴体卡涩、按键手感不一致。这款定位板在相邻分块的拼接位置设计了一体打印的定位销与对应销孔，打印完成后拼接时，销钉直接嵌入对应销孔内，既能在组装阶段起到快速定位的作用，不需要额外治具即可对齐所有分块的轴孔位置，又能在使用过程中承受横向的剪切力，避免分块之间出现横向窜动，哪怕频繁拆装轴体、更换键帽，也能保持整板的结构整体性。

　　从安装适配性来看，整板的轴体安装孔完全遵循60%ANSI配列的标准尺寸，适配常规十字轴机械轴体，大键位的卫星轴安装位预留了标准的固定孔位，支持常规PCB螺丝固定卫星轴的安装方式，板厚设置为1.5mm，既保证了足够的结构强度，不会因为打字时的按压力出现板体形变，又能兼容绝大多数常规客制化键盘外壳的内胆安装间隙，不会因为板厚偏差导致内胆过高或者卡壳。分块拼接完成后的整板外轮廓尺寸与原装一体化定位板完全一致，不需要对外壳进行额外打磨修改即可直接替换安装，对于想要自制个性化键盘、替换原装定位板调整手感的用户来说，不需要额外调整其他配件的尺寸，直接替换即可使用。

　　从打印工艺适配的角度，拆分后的分块结构在打印时不需要添加大面积的支撑结构，每个分块的结构都相对规整，打印时的翘曲风险远低于一体化大板，哪怕是没有太多打印经验的新手用户，也能顺利打印出合格的零件，销钉结构与分块一体打印，不需要额外购买金属销钉等连接件，打印完成后清理完支撑即可直接拼接组装，减少了额外的配件采购与组装工序。实际使用中，这种分块带销钉的结构还支持用户单独更换损坏的分块，如果某一个区域的轴孔因为频繁拔插轴体出现磨损，只需要重新打印对应的分块即可，不需要重新制作整板，降低了后期维护的成本。
