车载Hella款LED倒车辅助照明灯具结构

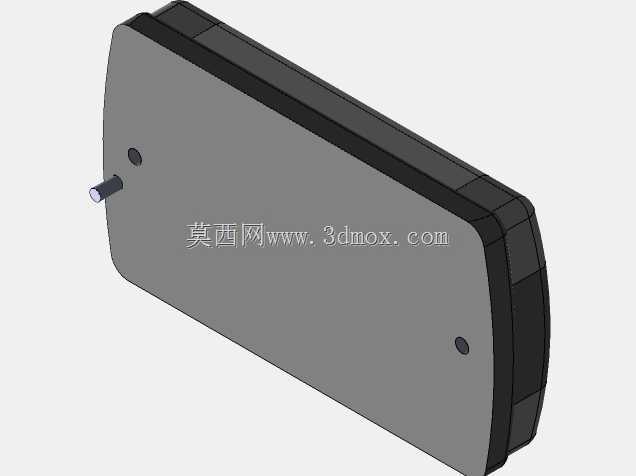

　　车载倒车照明场景中，传统卤素倒车灯存在照度不足、响应滞后、寿命偏短的问题，在商用车、工程作业车辆、特种改装车辆的夜间或低能见度环境倒车作业时，往往无法为驾驶员提供足够的车尾侧方视野，容易引发剐蹭、碰撞障碍物的安全隐患，这款LED倒车灯的结构设计，正是针对这类实际使用痛点展开。从功能特性来看，这款灯具采用扁平式一体化壳体设计，外壳主体选用耐候性工程塑料材质，边缘做了圆弧过渡包边处理，既可以降低车辆行驶过程中的风阻，也能在车辆经过碎石路段、狭窄会车场景时，减少剐蹭对灯体本身的损伤，壳体上预留的两个对称安装孔，匹配主流商用车、挂车、农用机械的车尾安装位孔距，不需要额外改装支架就能直接固定，安装接线端采用侧出式防水接头设计，

　　接头处做了密封胶圈结构，能够满足雨天、高压洗车场景下的防水要求，避免水汽进入灯腔内部造成电路短路、LED灯珠光衰过快的问题。设计过程中，首先考虑的是灯具的照射角度覆盖范围，倒车作业时驾驶员需要观察的区域不只是车尾正后方，还包括车尾两侧1.5米范围内的低矮障碍物、路沿、坑洼区域，因此灯腔内部的LED灯珠排布采用了广角配光方案，搭配磨砂透光面罩，让光线均匀扩散，不会出现局部亮度过高造成的反光炫目问题，同时也能消除照射暗区，保证车尾作业区域的照度满足倒车安全要求。壳体的结构设计上，将驱动电路模块集成在灯体内部的密封腔体内，不需要额外外置驱动模块，减少了整车布线的复杂度，内部的散热结构依托壳体背面的贴合式导热设计，

　　将LED灯珠工作产生的热量直接传导到外壳上，依靠车辆行驶过程中的气流带走热量，不需要额外加装散热鳍片，既控制了灯体的整体厚度，也降低了结构复杂度，减少长期使用过程中的故障点。从安装边界来看，这款灯具的整体厚度控制在较薄的区间，不会突出车尾安装面过多，避免车辆在装卸货物、倒车贴靠货台时撞坏灯体，出线端的位置设置在灯体侧方偏上位置，布线时可以顺着车尾的线束卡槽走线，不会与车尾的其他部件产生干涉，安装孔的沉台设计可以让固定螺丝的头部完全埋入孔内，不会突出灯体表面，既保证了外观的平整性，也避免螺丝长期暴露在外出现锈蚀，后期维护拆卸时不会因为螺丝锈死无法更换灯具。实际装车应用中，这类LED倒车灯除了常规的乘用车、商用车倒车辅助照明使用，

　　还可以适配在工程叉车、场内作业车辆、农用拖拉机、旅居挂车的尾部，作为倒车时的辅助照明光源，部分特种作业车辆还可以将其作为车尾临时作业照明使用，在光线不足的场地进行车尾装卸作业时，不需要额外架设临时照明设备，依靠倒车灯的照度就能满足近距离作业的照明需求。结构建模过程中，对灯体的合模线位置做了优化处理，将合模线设置在灯体侧面的非外观面，避免注塑生产时合模线出现在正面可视区域，影响产品外观质感，同时壳体的卡扣结构设计在灯体内部，透光面罩与壳体通过周圈的卡扣加密封胶条压合固定，既保证了密封性能，也省去了额外打胶固定的工序，提升生产装配效率，后期如果需要更换内部灯珠或者驱动模块，只需要撬开卡扣就能拆开灯体，维护便利性相比传统超声波焊接的灯体有明显提升。针对车载使用的振动工况，灯体内部的所有电子元器件都做了抗震固定处理，灯珠基板通过螺丝锁附在壳体的导热安装面上，驱动电路板通过卡槽加防震泡棉固定在腔体内，能够承受车辆行驶过程中产生的持续振动，不会出现元器件脱焊、灯珠移位的问题，适配各类非铺装路面行驶的作业车辆使用需求。
