12V车载散热冷却轴流风机结构

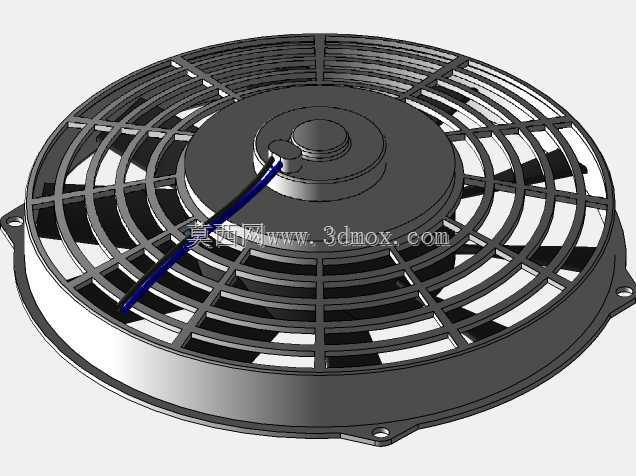

　　这款12V低压轴流风机主要面向车载散热场景设计，可直接适配车辆12V直流供电回路，常见于乘用车、工程车辆的冷却系统配套，既可以作为发动机舱辅助散热单元，也可用于车载电子设备舱、动力电池周边、空调冷凝器侧的强制通风散热，部分改装场景下也会将其用于车载冷藏箱体、驻车空调系统的空气循环驱动。从实际使用需求出发，这类风机需要在车辆颠簸、温变范围大、存在一定粉尘与水汽的工况下保持稳定运行，因此结构设计上优先考虑运行可靠性与安装便捷性。整体采用圆形薄型结构，外框为一体式环形支撑结构，外圈预留三个带安装孔的固定支耳，支耳位置沿圆周均布，安装时可通过螺栓直接固定在对应安装支架或散热模组端面，安装孔的孔径适配常规车载紧固件规格，

　　安装边界预留足够的螺栓操作空间，不会与周边管路、线束产生干涉。外框内侧设置径向分布的防护格栅，格栅条采用等间距放射状排布，既可以阻挡外部异物进入扇叶区域造成卡滞，又尽可能降低格栅对气流的阻挡损耗，格栅的筋条厚度经过优化，在满足结构抗冲击强度的前提下，尽可能减小通风阻力。中心区域为电机安装座，通过多根连接筋与外框连为一体，连接筋的截面采用流线型设计，可减少气流经过时的紊流产生，降低运行风噪。扇叶采用前倾式轴流叶片设计，叶片数量与弧度经过匹配调校，在12V额定供电下可输出足够的静压与风量，满足密闭或半密闭空间的强制散热需求，叶片与外框内壁之间预留均匀的微小间隙，既避免运行时扇叶蹭框，又尽可能减少间隙漏风损失。出线位置从电机座侧方引出，

　　导线采用耐温耐油的车载级线材，出线处做了防拉扯密封处理，避免车辆行驶过程中线束被拉扯断裂，同时阻挡水汽、粉尘从出线位置进入电机内部。在建模过程中，所有配合面的公差都按照车载零部件的通用要求设定，外框安装面的平面度控制在合理范围内，保证安装后与贴合面之间不会出现过大缝隙导致气流短路。扇叶的动平衡结构也在模型中做了对应体现，叶片根部的加强筋既提升了叶片自身的结构强度，避免高速旋转时叶片变形，也为动平衡校正预留了调整位置。这类风机的气流方向为轴向直吹，风阻小、送风距离适中，相比离心式风机更适合扁平安装空间的散热需求，整体厚度控制在较薄的尺寸范围内，可适配车辆上狭窄的安装间隙，不需要额外占用过多布置空间。在实际选型匹配时，

　　可根据散热需求的风量、静压要求调整叶片角度与电机参数，但基础安装尺寸保持通用化设计，可直接替换同规格的现有风机产品，不需要改动原有安装支架结构。外框与扇叶的材质通常选用耐温耐老化的工程塑料，兼顾轻量化与结构强度，金属安装支耳内嵌在塑料外框中，避免长期受力后安装位置出现开裂失效。电机部分采用直流有刷或无刷结构，模型中预留了电机的安装腔体尺寸，可根据成本与寿命需求适配不同类型的电机组件，中心轴的定位结构保证扇叶旋转时的同轴度，降低运行振动与噪音。
