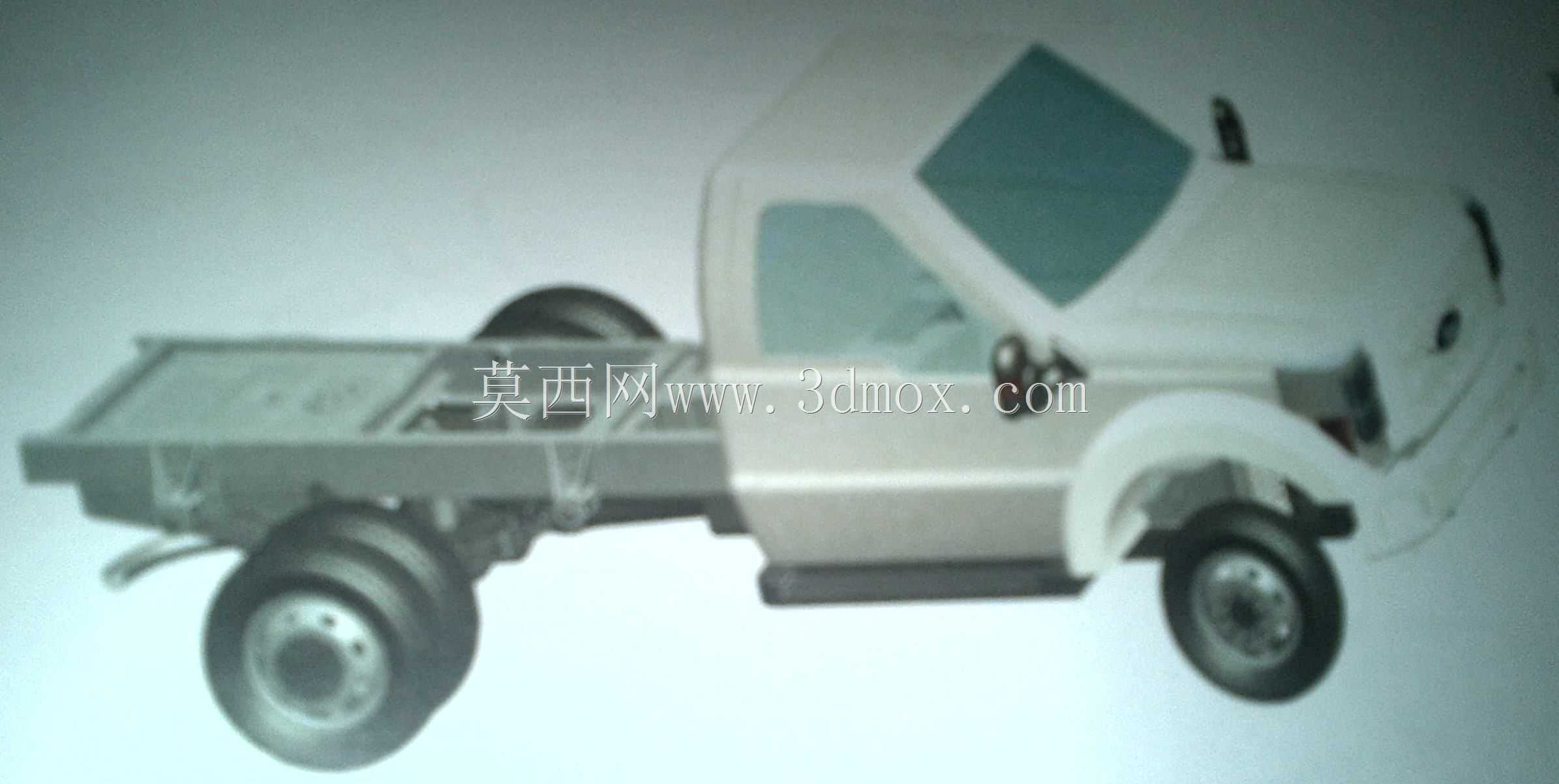

福特F550XL底盘驾驶室结构三维数模

　　该模型还原了重型商用皮卡底盘与驾驶室的主体结构，可用于商用车改装领域的前期布局验证，在专用车改装场景中，这类底盘驾驶室是各类上装的承载基础，不管是改装成工程救援车、市政作业车还是小型货运平板，都需要先基于底盘驾驶室的结构边界来规划上装的固定点位、管线走向与载荷分布。从结构设计来看，模型完整呈现了驾驶室的外覆盖件轮廓，包括前围、侧围、车门、车顶的基本曲面造型，同时还原了底盘车架的纵梁、横梁布局，以及前后桥、车轮的相对安装位置，能直观展现驾驶室与底盘的连接关系，帮助设计人员快速确认驾驶室悬置点的布置区间。在实际工程应用中，这类底盘驾驶室的设计需要兼顾驾驶空间的人机工程合理性与底盘承载的结构强度，模型中保留了驾驶室的A柱倾角、

　　车门开口轮廓、轮拱与轮胎的间隙这些关键边界，这些尺寸直接影响驾驶员上下车便利性、转向轮的最大转角空间，以及后续改装时驾驶室下方副梁的安装空间。底盘部分的纵梁采用等截面槽型梁的简化结构呈现，能清晰展示纵梁的延伸长度、横梁的分布间距，这部分是上装安装的核心基准，所有上装的副梁都需要与底盘纵梁通过U型螺栓或连接支架固定，横梁的位置直接决定了固定点的可选区间，避免上装固定点与底盘原有管线、横梁发生干涉。模型中车轮与轮拱的相对位置也做了准确还原，前后轮的轮距、轮胎的外径尺寸都符合实车的基本参数，这部分参数在改装时直接决定了车辆的通过性边界，以及上装侧面的外伸极限，避免上装突出部分在转向时与轮胎发生刮擦。驾驶室的前挡风玻璃倾角、

　　侧窗轮廓也做了简化呈现，这部分结构不仅影响整车的风阻系数，也关系到驾驶室内的视野范围，在改装作业类上装时，需要确认前挡风上方的警示灯安装位置不会遮挡驾驶员前方视野，侧方作业装置的布置不会影响驾驶员观察侧方路况。从设计思路上看，这个模型属于方案阶段的粗略数模，没有细化内部的仪表台、座椅等内饰结构，也没有还原发动机、变速箱等动力总成的细节，重点突出了底盘与驾驶室的外部安装边界，非常适合改装项目初期的总体布局评审，不需要花费大量时间处理细节特征就能快速完成上装的初步摆放与干涉检查。在实际选型过程中，这类底盘驾驶室的车架上平面高度、驾驶室后围到后桥的距离是非常关键的参数，模型中通过比例还原了这些关键尺寸的相对关系，

　　设计人员可以基于数模快速测量得到参考值，初步判断上装的可用长度范围，以及货台高度的调整区间。另外，驾驶室后方的底盘裸露长度直接决定了上装的前置距离，对于需要在驾驶室后方安装起重装置、液压泵站的改装车型来说，这个区间的长度直接影响整车载荷的前后轴荷分配，模型中清晰展示了驾驶室后悬置点到第一根后桥的距离，能帮助设计人员快速估算轴荷分布的大致范围，避免出现前轴载荷过轻导致转向发飘、或者后轴载荷超标导致轮胎过载的问题。轮拱的凸起高度与宽度也是改装时需要重点关注的边界，在设计厢式上装时，轮拱位置需要做对应的轮罩凸起结构，模型中还原的轮拱轮廓可以直接用来生成上装的轮罩避让结构，减少后续反复核对实车尺寸的工作量。车门的下边缘高度、驾驶室踏步的位置也在模型中有直观体现，这部分关系到后续改装侧防护装置时的安装空间，侧防护需要在不影响车门开启、不遮挡踏步的前提下完成安装，数模可以直接用来做侧防护的初步布置，确认防护杆的走向与固定点位置。
