丰田陆地巡洋舰200系雨刮驱动电机结构

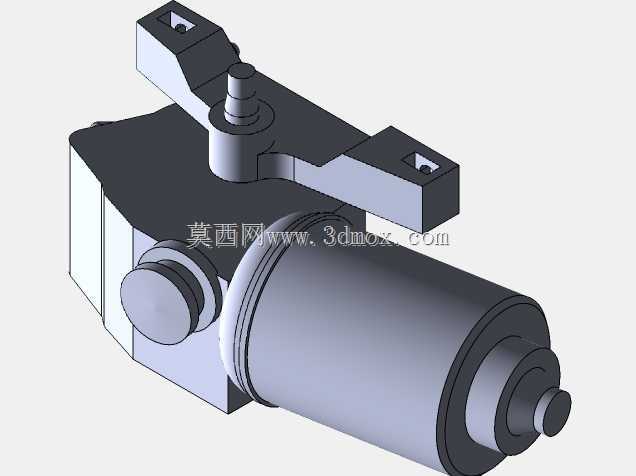

　　在乘用车辆的外饰功能件配套体系里，前风挡雨刮系统的动力输出核心直接决定了雨雪天气下的驾驶视野安全，这款适配丰田陆地巡洋舰200系列的刮水器驱动电机，是针对硬派越野车型的恶劣使用场景做了定向结构优化的动力部件。不同于普通家用轿车的雨刮电机，硬派越野车经常要面对高海拔低温、泥水污染、连续高负荷工作的工况，这款电机在输出轴的密封结构、壳体的抗振安装位、减速机构的扭矩冗余设计上都做了针对性调整。从结构布局来看，这款电机采用了常见的直流永磁电机搭配蜗轮蜗杆减速的集成式布局，动力输出端的摇臂安装位采用了双固定耳的设计，两个带安装孔的凸耳分别布置在减速箱体的上部和侧部，安装孔的同轴度公差控制在0.1mm以内，能够保证电机固定在车身前围钣金上之后，输出摇臂的转动轨迹不会出现偏摆，避免雨刮连杆出现运动卡滞或者异响。电机主体的圆柱形机壳采用了拉伸钢材质，表面做了电泳防锈处理，能够抵御越野场景下的泥水飞溅和盐雾腐蚀，机壳和减速箱体的连接部位采用了径向密封圈加端面密封胶的双重密封结构，防护等级可以达到IP65级别，即使高压水枪冲洗前围区域也不会出现进水烧蚀线圈的问题。输出轴端的密封采用了双唇口橡胶油封，能够在-40℃到120℃的温度区间内保持密封弹性，避免低温下油封硬化导致漏水，或者高温下油封老化出现润滑脂渗漏。从安装边界来看，这款电机的两个固定安装孔的中心距是严格按照丰田200系车型的前围安装点位做的匹配，安装面的平面度公差控制在0.05mm，

　　固定之后电机和钣金之间不需要额外加装调整垫片，输出摇臂的初始角度和雨刮的停放位置完全匹配，安装之后不需要反复调整摇臂角度就能保证雨刮片的刮刷范围覆盖风挡的法定视野区域。减速机构的蜗轮采用了耐磨尼龙加玻纤的材质，蜗杆和电机轴做了一体化设计，齿轮啮合的侧隙控制在0.08-0.12mm之间，既能够保证传动过程没有明显的旷量，避免雨刮工作时出现抖动，也能在雨刮片被冻住或者被异物卡住的时候，通过齿轮的微量形变吸收冲击载荷，避免电机堵转电流过大烧蚀电枢。电机的后端盖集成了碳刷架和复位触点结构，复位触点的位置精度直接决定了雨刮关闭之后的停放位置，这款电机的复位凸轮和输出轴做了同轴定位，能够保证雨刮每次关闭之后都能准确停放在风挡下沿的隐藏位置，

　　不会出现停在视野区域内影响驾驶视线的问题。在实际装车应用中，这款电机的输出扭矩能够满足两支22寸雨刮片在干刮状态下的动力需求，即使风挡表面有浮尘或者薄冰，电机也能平稳驱动雨刮完成刮刷动作，不会出现转速明显下降或者卡滞的情况。针对越野场景下经常出现的连续工作需求，电机的电枢绕组采用了耐高温的漆包线，连续工作15分钟以上也不会出现过热保护停机的问题，能够满足长时间暴雨天气下的连续刮刷需求。从建模的细节来看，这款模型完整还原了电机的所有外部安装特征，包括固定耳的安装孔倒角、输出轴的花键特征、接线端的接插件位置、壳体上的散热筋结构，所有特征的尺寸都和实物保持一致，能够直接用于雨刮系统的运动干涉检查、前围钣金的安装点位设计、

　　维修拆装的模拟演示。在做整车总布置设计的时候，可以直接调用这个模型核对电机和周围的制动管路、线束、空调进风口的间隙，避免装车之后出现运动干涉或者装配困难的问题。对于售后维修领域的配件选型来说，这个模型的外部特征完整，能够直接用于和原厂配件的比对，确认替换件的安装匹配性，避免因为安装位不对导致配件无法装车。不同于简化的示意模型，这个模型把所有影响装配的特征都做了准确还原，包括安装耳的厚度、输出轴的伸出长度、接插件的针脚位置和导向结构，不需要额外测量实物就能完成相关的结构设计工作。在做雨刮系统的性能匹配计算的时候，也可以通过这个模型的尺寸参数核算电机的安装角度，确认输出摇臂的初始位置和运动行程，保证连杆机构的传动角处于合理区间，降低传动过程中的载荷波动，提升整个雨刮系统的工作寿命。
