适配5毫米轴径的GT2同步带轮与惰轮组件

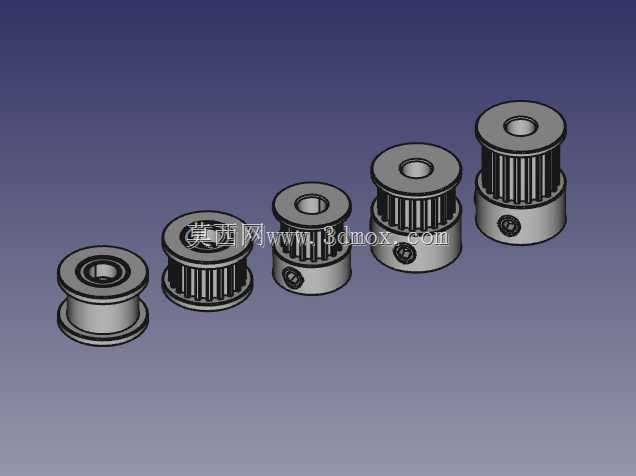

　　做小型传动结构设计的工程师大多有体会，GT2同步带轮的选型和适配，往往是桌面级传动设备搭建里最容易踩坑的环节——尤其是适配5毫米光轴的规格，市面上现成的标准件要么齿形精度不足，要么安装孔公差飘移，要么惰轮的同轴度不够，跑起来皮带容易跑偏、跳齿，直接影响整套传动的定位精度。这套带轮与惰轮的设计，就是针对这类小轴径同步传动场景做的适配优化，覆盖了从16齿到60齿的常用规格，不管是做3D打印机的X/Y轴传动、小型CNC雕刻机的进给机构，还是桌面绘图仪、写字机器人的线性运动模组，甚至是小型传送带的从动张紧结构，都能直接匹配选用。

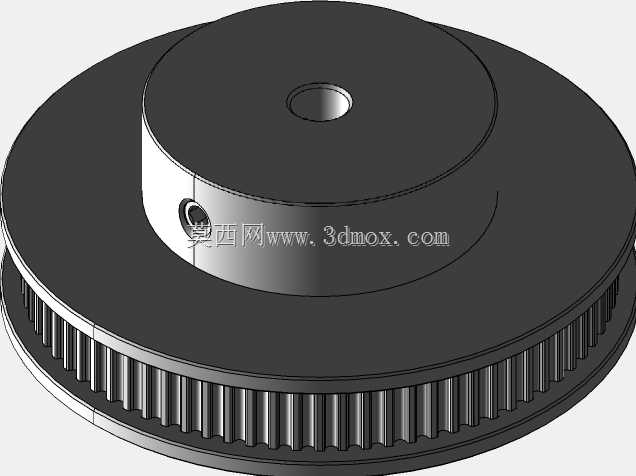

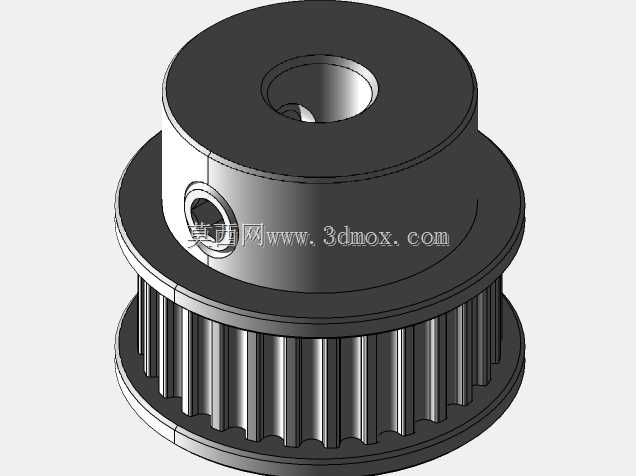

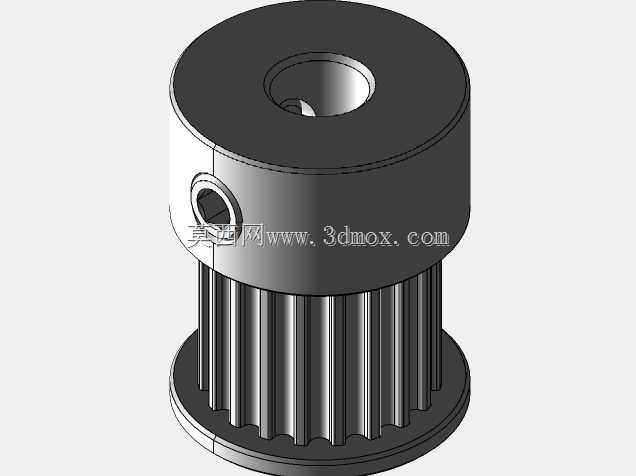

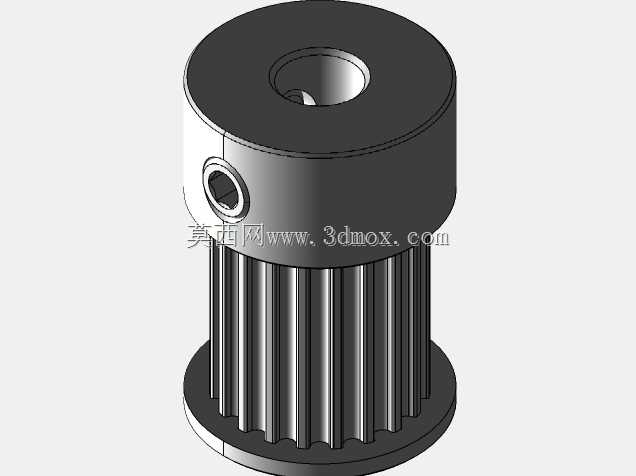

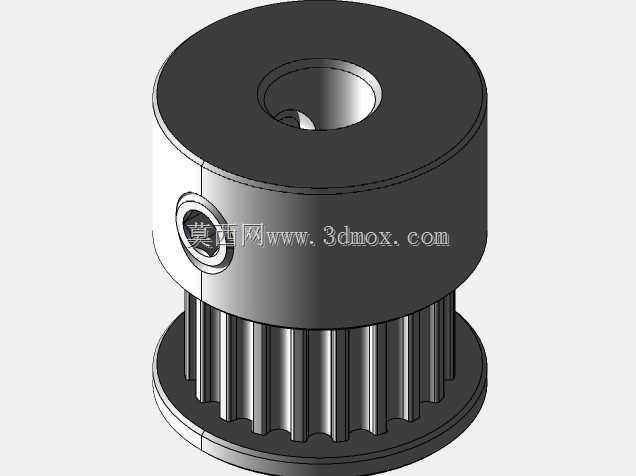

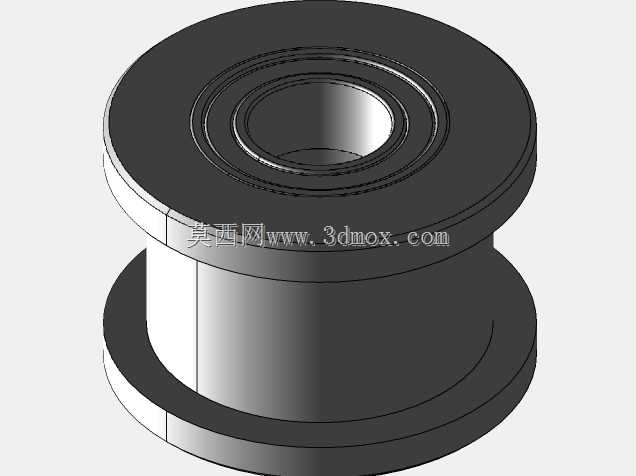

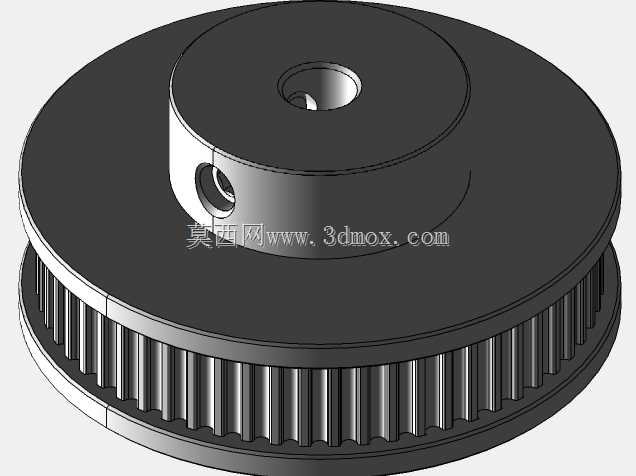

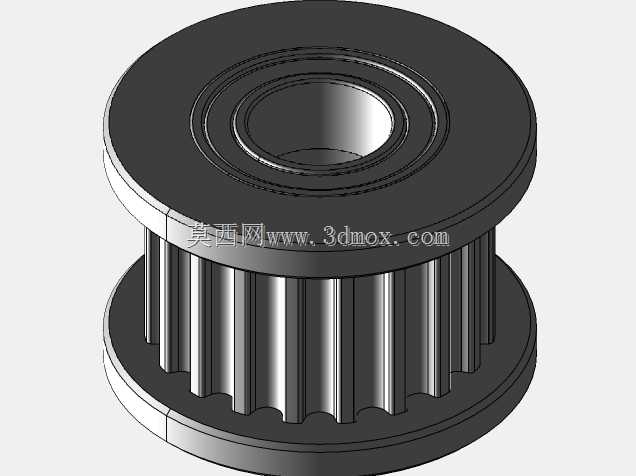

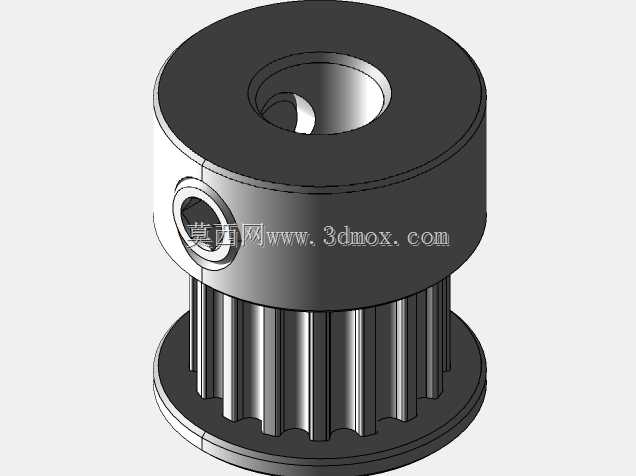

　　从功能特性上看，这套组件区分了主动带轮和从动惰轮两类结构：主动带轮全部带紧定螺钉安装位，采用M3内六角紧定螺钉，直接锁死在5毫米直径的驱动轴上，避免传动过程中带轮与轴发生相对滑动，保证传动比的精准性；齿形完全遵循GT2同步带的标准齿廓，齿距控制在2毫米的标准值，齿槽的圆弧过渡做了优化，和常见的6毫米宽度GT2同步带啮合时，齿侧间隙控制在0.1毫米以内，既不会因为间隙过大出现回程误差，也不会因为过盈量太大导致皮带磨损加快。惰轮部分则做了无齿的光面轮缘设计，轮缘两侧带挡边，高度1.2毫米，刚好能卡住6毫米宽的同步带，避免皮带在张紧运行过程中从轮面滑脱；惰轮的内孔适配5毫米轴，内部预留了标准轴承的安装位，压入法兰轴承后可以实现低阻力的自由转动，作为张紧轮或者从动轮使用时，不会额外增加传动系统的阻力。

　　设计过程中没有直接套用现成的标准件模型，而是通过齿形公式做的参数化建模，每个齿数的带轮节圆直径都严格按照GT2带轮的节径计算公式推导，保证带轮和皮带啮合时节线位置完全重合，避免多边形效应带来的传动波动。安装边界上，所有带轮的轮毂外径都控制在比齿根圆直径大4毫米的范围内，紧定螺钉的孔位距离轮毂端面2毫米，安装时不会和轴端的固定结构发生干涉；带轮的总宽度统一为10毫米，其中齿面宽度7毫米，两侧挡边各占1.5毫米，不管是安装在铝型材搭建的模组支架上，还是3D打印的定制安装座上，都不需要额外调整安装位的避让尺寸。惰轮的安装孔位和主动带轮保持一致的轴径适配，安装时可以直接和同规格的主动带轮共用固定轴，减少备件的种类。

　　实际应用里，这类小规格GT2带轮的使用场景非常集中：桌面级FDM3D打印机的运动轴传动，需要带轮有足够的同轴度，保证挤出头或者热床运动时不会出现皮带抖动带来的层纹；小型CNC雕刻机的进给传动，对带轮的传动精度要求更高，跳齿或者回程误差会直接导致加工尺寸偏差；还有桌面级的写字机器人、自动绘图仪，这类设备的运动负载不大，但对运动的平顺性要求高，带轮的齿形精度不够会直接导致绘制的线条出现锯齿。这套组件的设计刚好覆盖了这些场景的需求，不同齿数的带轮可以搭配出不同的传动比，配合惰轮调整皮带的包角和张紧度，不需要额外定制零件就能完成整套传动机构的搭建。建模时所有的安装尺寸都做了公差适配，紧定螺钉的螺纹孔按照标准攻丝尺寸建模，轴承安装位的公差按照基孔制的过渡配合设置，实际加工或者3D打印制作时，不需要二次修整就能直接装配使用。
