航模用平面式伺服舵机摇臂结构设计

　　在遥控固定翼航模的操纵系统里，伺服舵机的动力输出需要通过专用摇臂完成舵面偏转的力矩传递，这款平面式伺服摇臂就是针对小型电动航模的操纵需求设计的传动零件，日常航模调试、炸机维修替换时经常会用到这类配件。从实际装机场景来看，这类摇臂主要适配6g级微型舵机，多用于小型室内固定翼、迷你电动滑翔机的副翼、升降舵操纵链路，相比常规十字形摇臂，这种长条形平面摇臂的力臂长度更长，在舵机相同输出扭矩的情况下，可以给舵面提供更大的操纵力矩，同时也能通过调整连杆在摇臂上的安装孔位，灵活调整舵面的偏转行程比例，适配不同翼型、不同舵面面积的操纵需求。

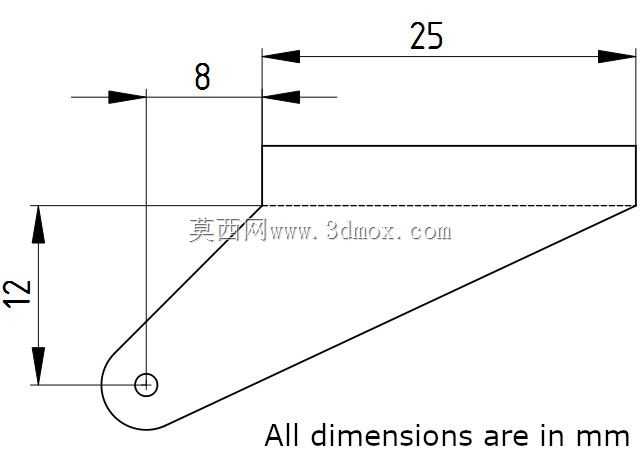

　　设计这款摇臂的时候，首先要考虑的是安装边界的适配性：摇臂根部的安装孔完全匹配6g微型舵机的标准输出齿盘规格，孔位公差控制在0.05mm以内，装配时可以直接卡入舵机输出轴，不需要额外打磨修配，根部的圆柱段做了加厚处理，避免舵机满行程输出时根部应力集中出现断裂。摇臂的整体外形做了楔形收窄设计，从根部到末端厚度逐步减薄，既可以在保证结构强度的前提下尽可能降低零件自重，减少舵机的额外负载，也能降低飞行过程中摇臂突出机身产生的额外空气阻力，不会对小型航模原本就有限的动力储备造成额外消耗。

　　从结构功能上看，摇臂末端预留的连杆安装孔做了沉孔处理，装配常用的M1.2规格球头扣或者钢丝连杆时，球头或者连杆挡圈可以完全沉入沉孔内，不会出现连杆运动时和摇臂侧面剐蹭卡滞的问题，保证舵面偏转全程顺滑无虚位。摇臂的主体平面做了等厚设计，加工时无论是采用3D打印快速制作原型，还是采用注塑工艺批量生产，都可以简化脱模流程，降低生产加工的难度，同时平面结构也方便爱好者在装机调试时根据实际需求修剪摇臂长度，调整舵机的操纵力矩输出比例，不需要复杂的加工工具就能完成现场适配调整。

　　实际装机使用时，这类平面摇臂的安装方向可以根据机身内部的走线空间灵活调整，长条形的外形不会像多爪十字摇臂那样容易碰到机身内部的接收机、电调等电子元件，在空间极其紧凑的小型迷你航模机身内部，这种窄长的结构可以大幅提升布线的灵活性，减少装配时的干涉问题。摇臂的整体长度经过多轮装机测试优化，既不会因为力臂过长导致舵机负载过大出现烧舵机的问题，也不会因为力臂过短导致舵面操纵力矩不足，出现舵面打满时舵机抖舵、舵面偏转不到位的情况。材质选择上如果是日常练习飞行使用，可以选用轻质尼龙材料注塑，兼顾韧性和重量，遇到轻微碰撞时可以产生小幅形变吸收冲击力，不会直接断裂；如果是竞速类航模使用，可以选用碳纤维板材切割制作，进一步提升刚性、降低自重，满足大动作量操纵时的结构强度需求。

　　在舵机传动链路的匹配上，这款摇臂的线性度表现更好，相比异形摇臂，平面直臂的舵机偏转角度和舵面行程的对应关系更接近线性，在调整舵机中立点、设置舵面行程曲线时不需要做过多的非线性补偿，降低飞控参数调试的难度，对于入门级航模爱好者来说更友好，不需要掌握复杂的舵机曲线设置就能获得手感顺滑的操纵响应。同时摇臂的边缘做了R0.3的圆角处理，不会有锋利的锐边，装配调试时不会划伤手或者刮破机身的蒙皮材料，日常拆装维护也更安全。
