桌面级3D打印螺杆式夹持虎钳结构

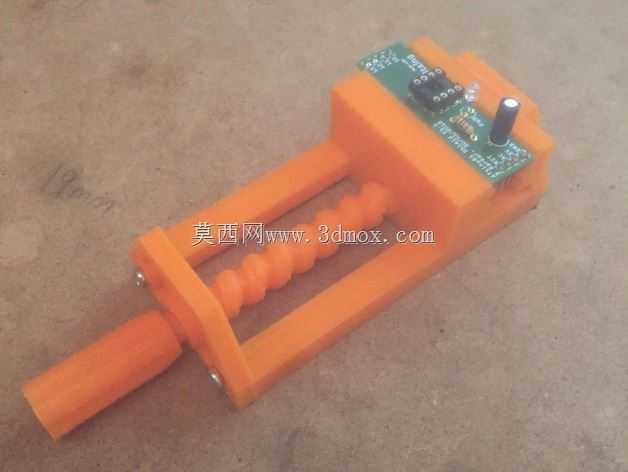

　　这款手动夹持虎钳采用螺杆传动的经典结构逻辑，整体适配桌面级小工件装夹场景，可直接通过FDM3D打印完成全部非标准零件制作，无需额外定制金属加工件，仅需搭配标准紧固件即可完成组装，适合个人DIY工坊、创客空间、小型维修工位的轻量装夹需求。从实际使用场景来看，这类小型虎钳主要承担小尺寸零件的固定作业，覆盖电子元件焊接固定、小型塑料件修边夹持、3D打印工件后处理装夹、精密小零件粘接定位等工况，夹持行程适配常规桌面作业的工件尺寸范围，开口距离可覆盖多数日常手工操作的工件宽度，整体底座尺寸适配常规工作台面的摆放边界，不会占用过多操作空间，也可通过底座预留的安装孔位固定在木质或金属工作台面上，避免夹持受力时出现整体位移。

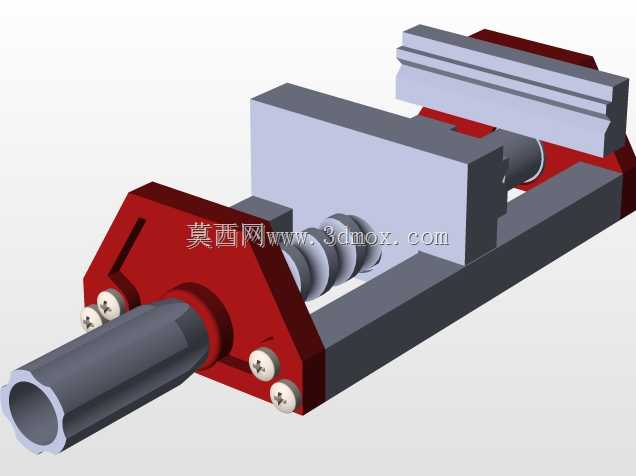

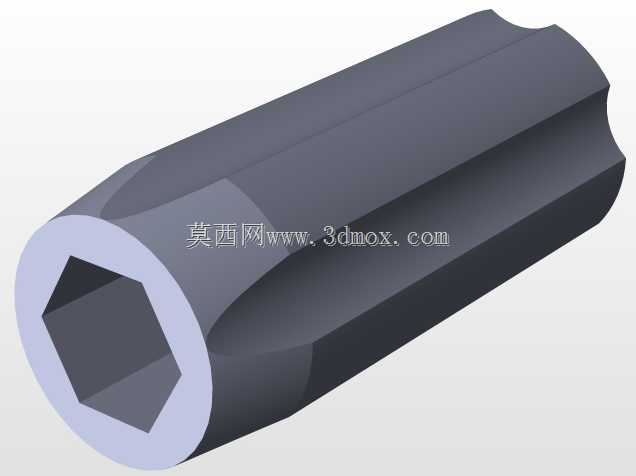

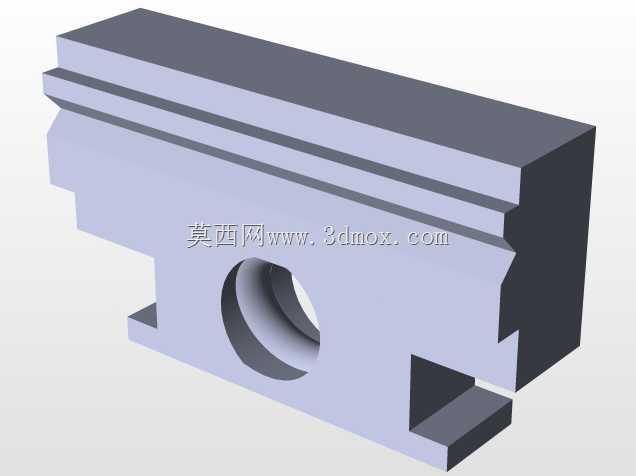

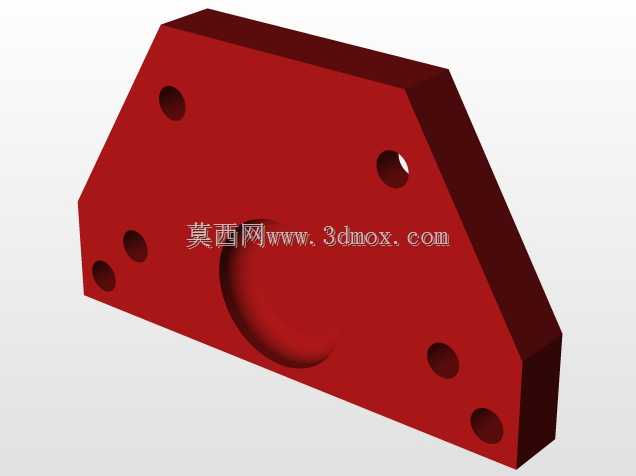

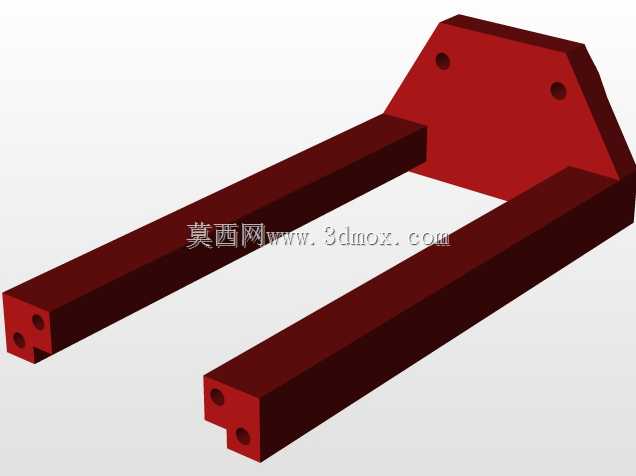

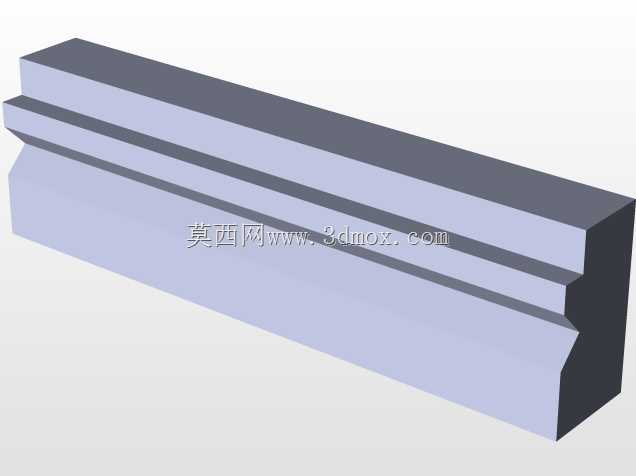

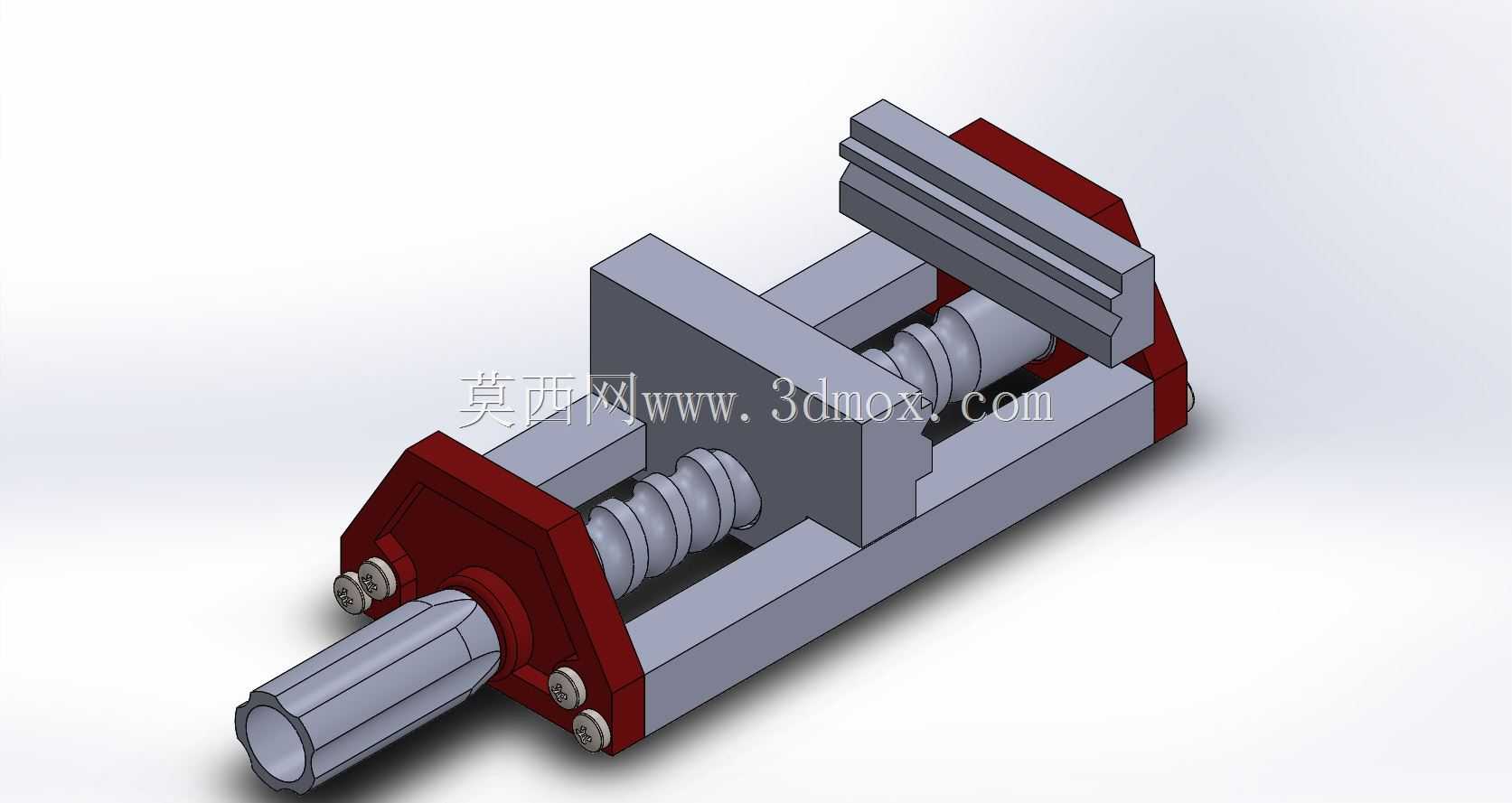

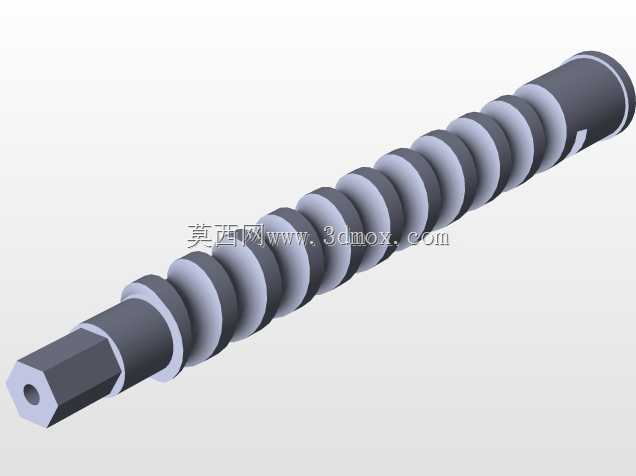

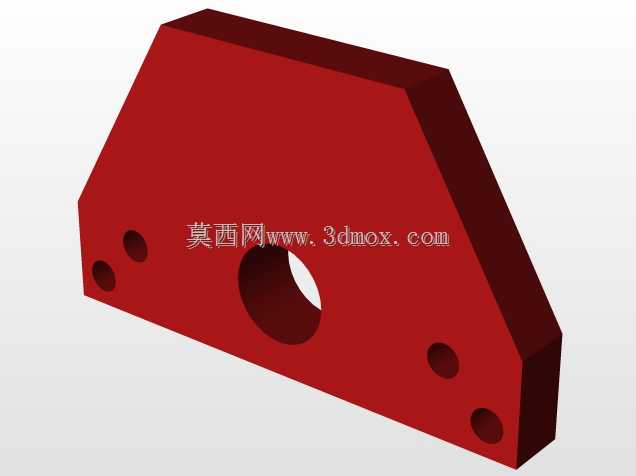

　　结构设计上采用对称式导轨布局，活动钳身沿固定底座的双侧导轨滑动，可避免单导轨结构易出现的钳身偏摆问题，保证夹持面的平行度，减少装夹时的工件倾斜误差；传动部分采用梯形螺杆结构，具备自锁特性，夹紧后不会因工件反作用力出现松脱，无需额外添加锁止机构，螺杆端部设计为多面轴结构，可直接用手拧动调节，也可配套套筒或手柄施加更大夹紧力，适配不同力度需求的装夹场景。固定钳身与活动钳身的夹持面预留了防滑齿槽结构，打印时可直接成型，无需二次加工防滑纹路，夹持金属或光滑塑料工件时可减少打滑概率；两端的螺杆支撑座采用分体式设计，通过螺栓与底座主体连接，既降低了3D打印时的支撑耗材用量，也便于后期磨损后单独更换支撑座零件，无需整体报废整个虎钳。

　　从安装边界来看，整体外形为长条形结构，宽度方向尺寸控制在单手握持可移动的范围内，重量较轻，可随时根据作业需求挪动位置，底座的安装孔位间距适配常规工作台的T型槽间距，也可直接用C型夹将其固定在临时工作台边缘，无需在台面上钻孔固定，适配临时作业、流动工位的使用需求。设计过程中充分考虑了3D打印的工艺特性，所有零件均采用无倒扣的结构设计，打印时无需添加大量支撑，多数零件可直接平放打印，减少后期支撑去除的工作量，同时各活动部件的配合间隙预留了3D打印的材料收缩余量，避免打印后出现活动卡顿、装配过紧的问题；受力较大的螺杆支撑部位做了局部加厚处理，分散夹紧时的应力，避免长期受力出现零件开裂，导轨接触面做了加宽处理，降低单位面积的压强，

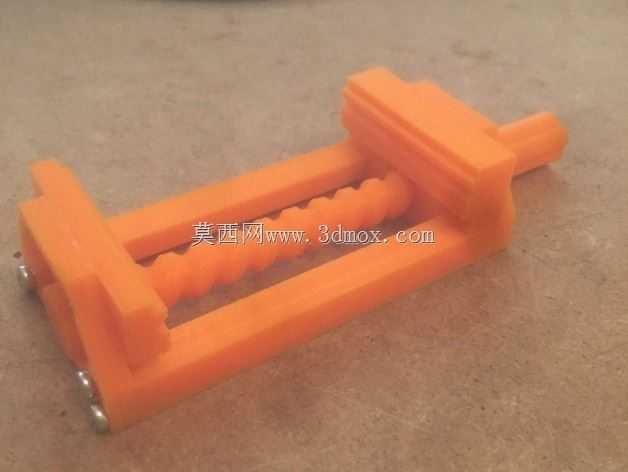

　　减少长期滑动带来的磨损，延长整体使用寿命。实际使用时，转动螺杆即可带动活动钳身沿导轨平稳移动，开合过程无明显卡滞，夹紧力可满足轻量作业需求，不适合重载切削类的装夹场景，但完全覆盖手工操作、小零件加工的装夹力度要求，整体结构无复杂异形零件，打印门槛低，普通入门级3D打印机即可完成全部零件制作，组装过程仅需配套对应规格的螺栓螺母，无需复杂的装配工具，普通使用者即可在短时间内完成组装调试。
