775滚珠轴承直流电机12V-24V高转速结构

　　在小型台式数控设备、桌面级雕刻装置这类对动力输出稳定性有明确要求的场景里，动力单元的选型往往直接决定了整机的加工精度与连续运行寿命，这款775规格的滚珠轴承直流电机，正是针对这类中小负载、高转速需求的应用场景完成的结构设计。从实际使用场景来看，这类电机常被搭载在小型3018规格台式CNC雕刻机的主轴动力位，也可适配小型台钻、桌面车床的进给驱动单元，甚至在部分DIY类小型传送带、自动送料机构中作为主动力源使用，适配12V到24V的宽幅直流供电区间，可通过调压电路实现转速区间的灵活调整，最高转速覆盖六千到一万两千转的区间，能够满足非金属板材雕刻、软金属轻切削、小扭矩输送等多类工况的动力需求。

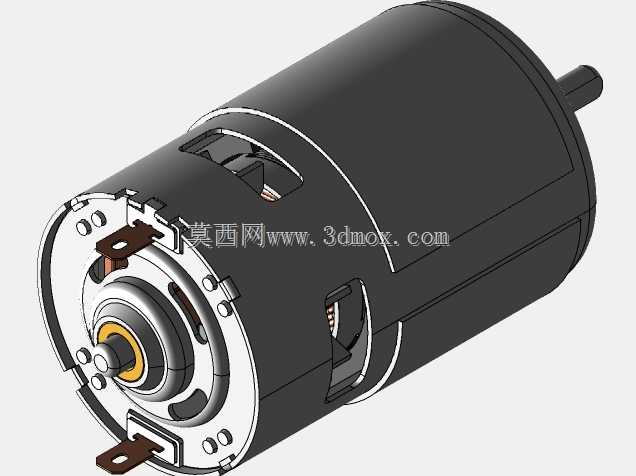

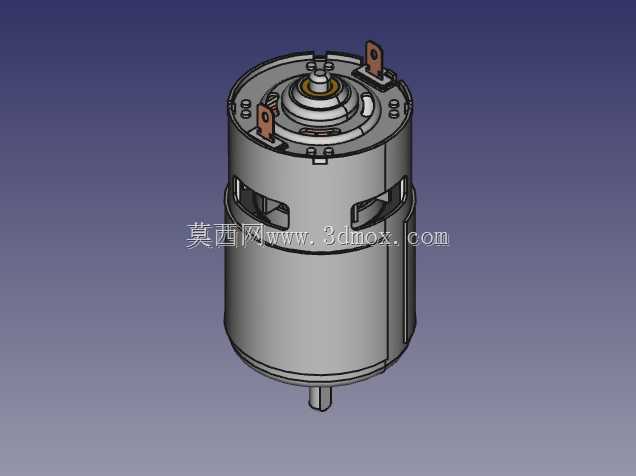

　　从结构设计思路来看，这款电机采用了标准775机座的圆柱式壳体布局，外壳采用拉伸金属材质一体成型，壳体侧面预留对称的通风开槽，能够在高转速运行时通过转子自带的风叶形成内部空气对流，带走绕组与轴承位置产生的积热，避免长时间高负载运行时出现绕组过热退磁的问题。两端支撑结构采用滚珠轴承替代传统的铜套轴承，相比同规格铜套支撑的电机，径向跳动量更小，在带载运行时的轴端旷量能够控制在极小范围内，尤其适配雕刻、轻切削这类对轴端跳动敏感的工况，不会因为轴端晃动导致加工面出现振纹，同时滚珠轴承的耐磨性能更优，连续运行寿命相比铜套结构有数倍提升，能够降低设备后期的维护更换频率。电机的输出轴采用标准直径的光轴输出，轴端长度预留了标准的夹头安装位，可直接适配ER系列弹性夹头、钻夹头等常用装夹结构，无需额外做轴径转接，能够减少传动环节的同轴度误差。顶部的接线端子采用立式焊片结构，接线时可直接通过插簧端子完成线路连接，避免焊接操作带来的拆装不便，两个接线端子做了绝缘隔离处理，能够防止接线后出现短路隐患。

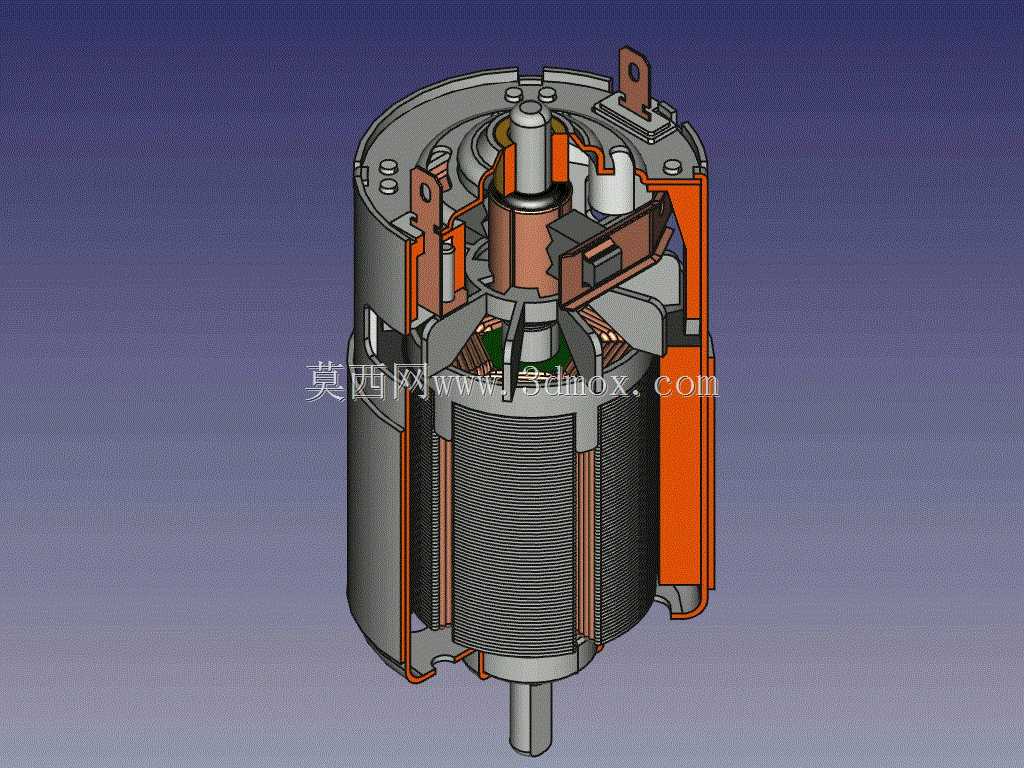

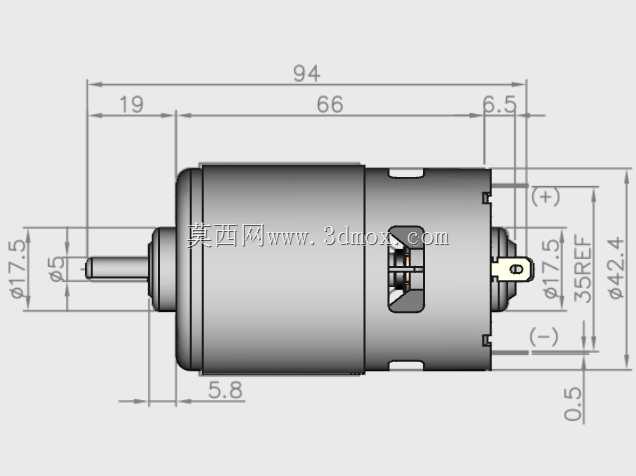

　　从安装边界尺寸来看，这款电机的圆柱壳体直径符合775系列电机的通用安装尺寸，机身长度控制在常规775电机的标准区间内，安装时可通过配套的环形固定抱箍完成锁紧固定，抱箍的安装孔位适配多数小型台式设备的标准安装孔距，替换同规格旧电机时无需重新打孔调整安装位，能够直接完成替换适配。需要注意的是，这类电机在高转速区间运行时会产生一定的运行噪音与振动，安装时需要在抱箍与电机壳体之间增加橡胶减震垫，减少振动向设备机架的传递，提升整机运行的稳定性。电机内部的绕组采用耐高温漆包线绕制，能够承受短时间的过载电流冲击，在雕刻加工遇到硬点瞬间负载升高时，不会轻易出现绕组烧毁的问题。模型在构建时完整还原了电机的外部结构特征，包括壳体的通风槽位置、接线端子的固定结构、输出轴的伸出长度、轴承端盖的固定卡扣细节，内部结构仅做可视化呈现，用于选型时确认安装尺寸与外观匹配度，可直接用于设备总装的干涉检查，提前验证电机与机架、加工头、护罩等周边部件的位置关系，避免实际加工安装时出现尺寸干涉问题。在做小型设备的结构设计时，这类标准规格动力件的三维模型能够大幅缩短选型验证的时间，设计人员无需手动测绘电机尺寸，可直接将模型调入装配体完成布局，确认走线空间、安装操作空间是否充足，比如在设计雕刻机的主轴安装座时，可直接根据模型的壳体直径确定抱箍的内孔尺寸，根据轴端伸出长度确定压帽的避让空间，根据接线端子的位置确定走线槽的开设方向，减少反复打样调整的成本。
