轮式移动平台用驱动电机带减速轮组结构

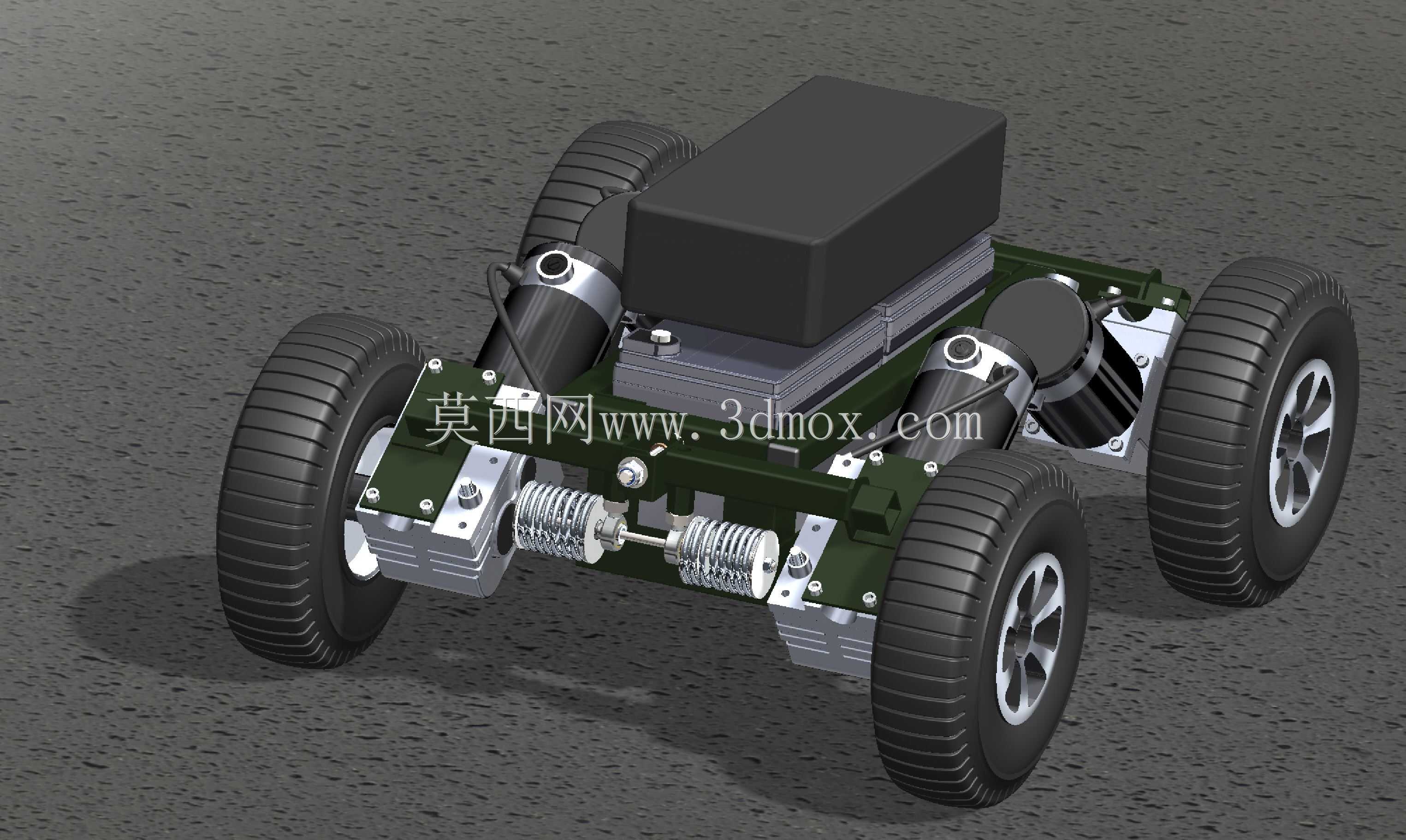

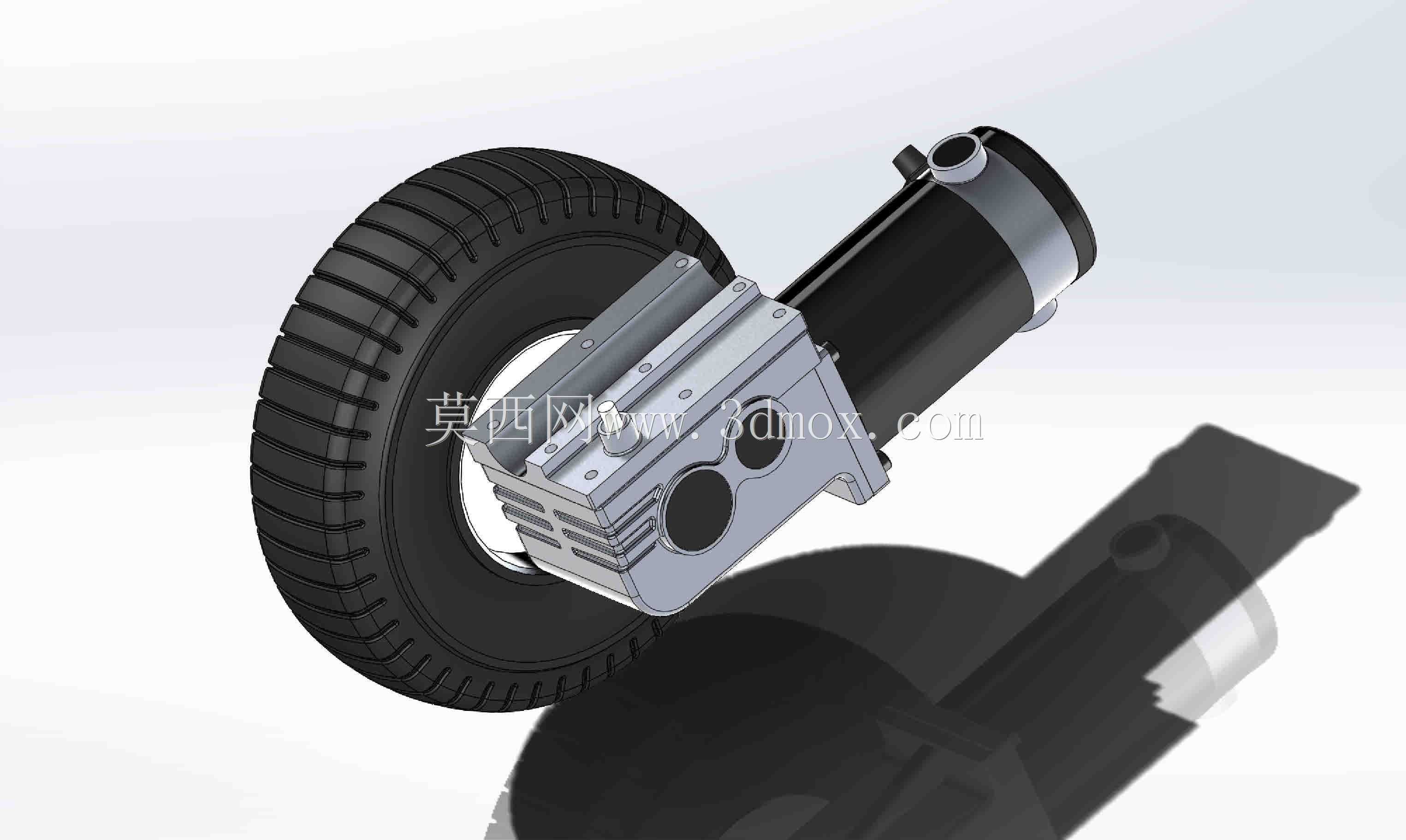

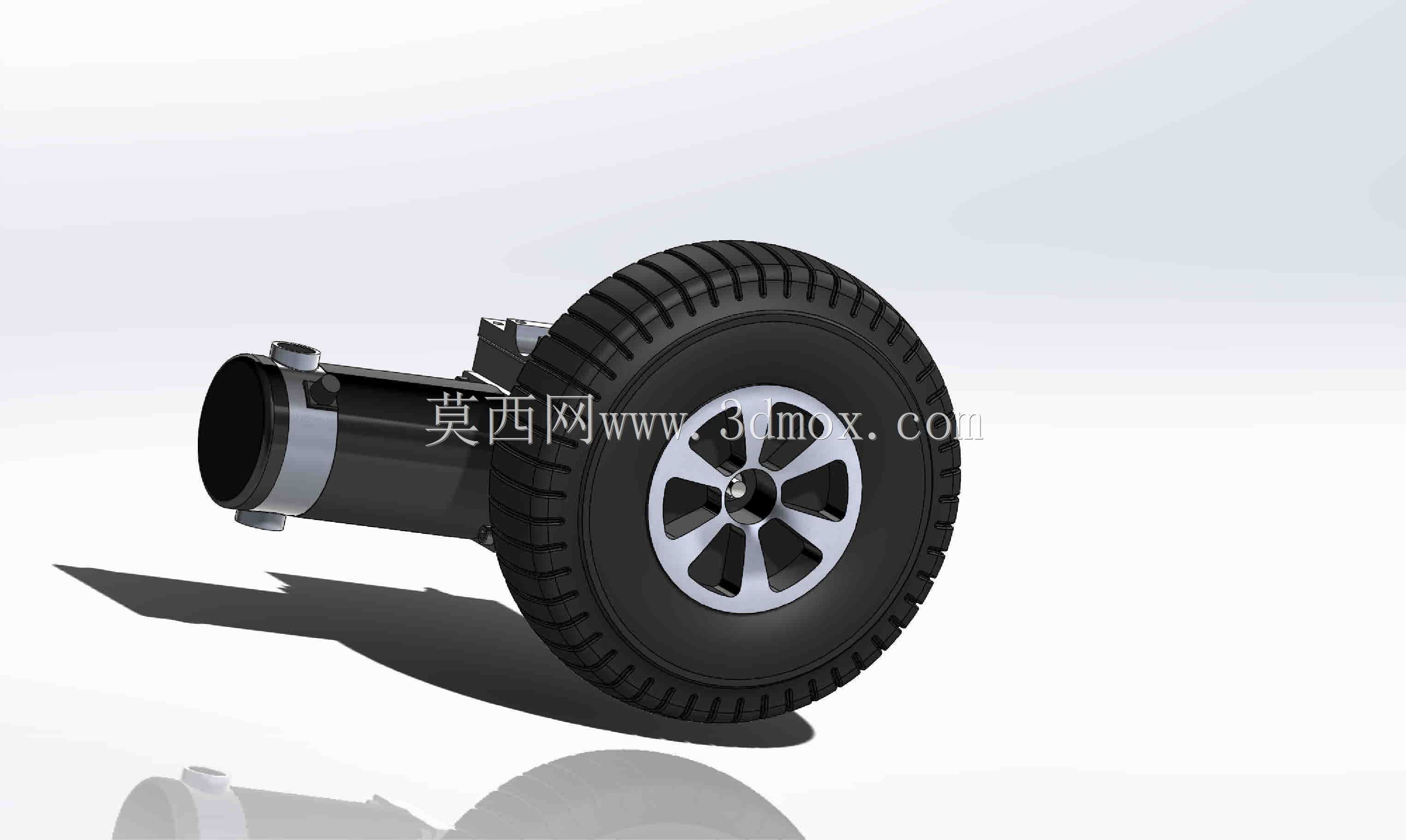

　　这套集成式驱动轮组，核心是将直流驱动电机、减速箱体、行走轮做同轴集成设计，省去了传统传动方案里的联轴器、外置链轮等冗余部件，整体结构紧凑，非常适合空间受限的小型轮式移动设备使用。从实际应用场景来看，这类驱动单元常见于室内服务机器人、小型巡检Rover平台、轻型辅助代步设备的行走端，单轮即可独立提供驱动力，配合差速控制逻辑就能实现整车的前进、后退、转向动作，不需要额外配置转向桥结构，能大幅简化底盘的整体布局。

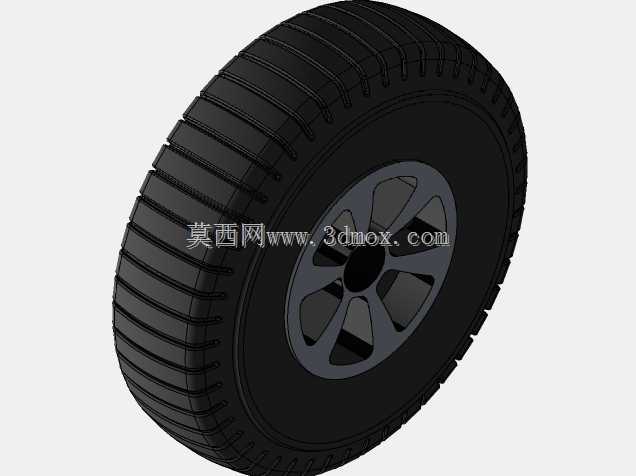

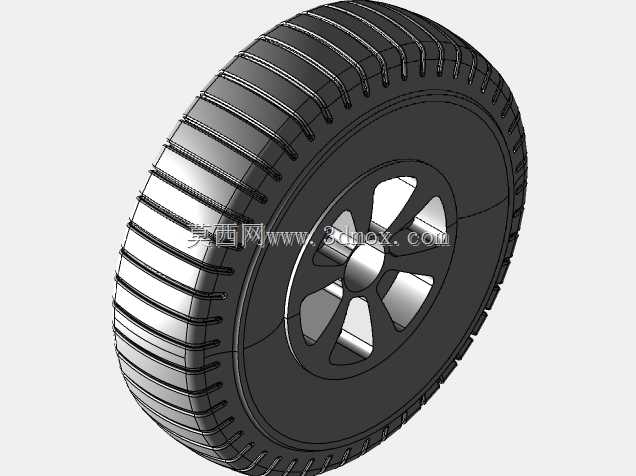

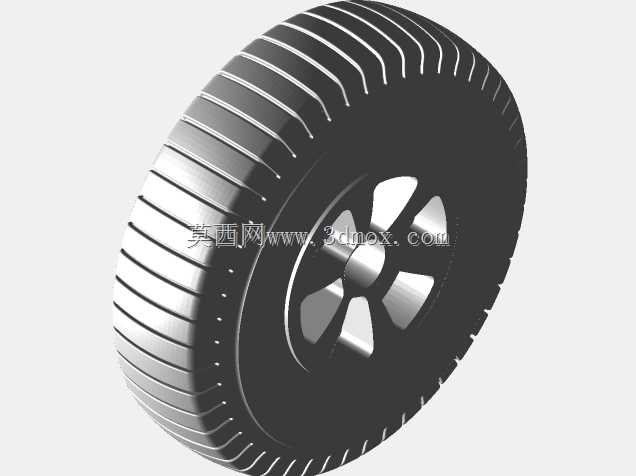

　　从功能特性上看，该驱动单元采用24V直流供电规格，额定输出功率约400W，减速箱采用多级齿轮减速结构，能将电机的高转速低扭矩输出，转化为行走轮需要的低转速大扭矩输出，足够驱动单轮承载百公斤级的整备质量，适配平整硬化路面、室内地砖、短距离草坪等常见通行场景。轮体采用橡胶防滑胎面，胎面做了连续的防滑纹路设计，和地面接触时能提供足够的附着摩擦力，避免起步、制动时出现打滑空转的情况，轮毂和减速箱输出端采用刚性连接，传动间隙控制在较小范围，行走时的传动迟滞感很弱，能满足移动平台的精准调速需求。

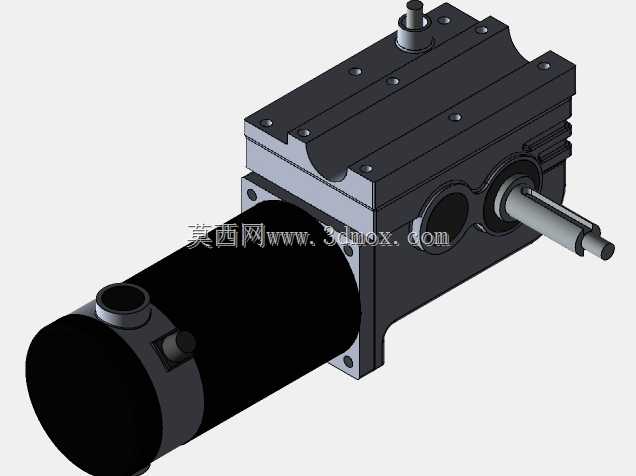

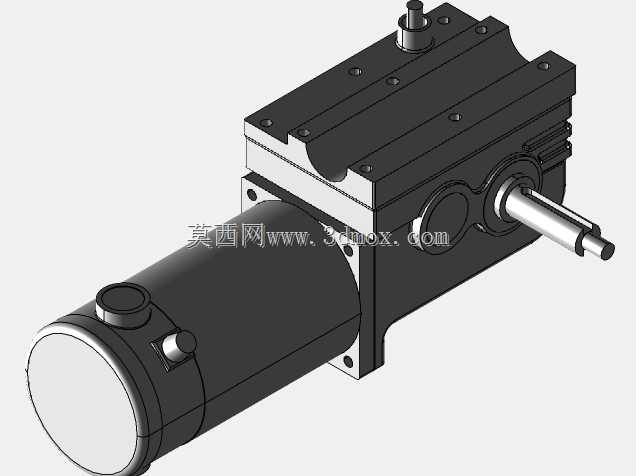

　　设计思路上，这套结构优先考虑了安装便捷性，减速箱体的安装面做了平整的铣削加工，预留了多组标准化安装孔位，安装时只需要将箱体的安装面和底盘的安装梁贴合，穿入对应规格的紧固螺栓即可完成固定，不需要额外设计复杂的转接支架。电机部分和减速箱体采用法兰式连接，密封面做了止口定位，能保证电机输出轴和减速箱输入轴的同轴度，减少运转时的径向跳动，降低齿轮啮合的异常磨损。如果需要在底盘左右两侧对称布置该驱动轮，只需要将整套单元做镜像处理即可，不需要重新设计零件，左右侧的安装孔位、连接尺寸完全通用，能减少设计阶段的重复建模工作量，也能降低后续生产的备件种类。

　　从安装边界尺寸来看，整套单元的轴向总长度从轮胎外侧端面到电机尾端 cover 做了紧凑化控制，轮胎外径适配小型移动底盘的离地间隙需求，安装后底盘最低点离地距离能控制在合理范围，既不会因为离地间隙过小导致通过性不足，也不会因为重心过高影响行驶稳定性。减速箱体的侧面预留了编码器的安装位置，后续如果需要做闭环速度控制，直接加装对应规格的编码器即可，不需要对箱体做二次加工。箱体上的两个圆形开孔是减速箱的注油和放油口，日常维护时不需要拆解整个箱体，就能完成齿轮润滑油的更换，维护操作十分便捷。

　　实际选型使用时需要注意，该驱动轮的额定负载是基于平整硬化路面的参数，如果是在坡度较大、路面颠簸的场景使用，需要适当降低单轮的承载重量，避免齿轮承受过大冲击载荷出现断齿问题。轮胎的橡胶材质适配常规室温使用场景，如果需要在低温、高腐蚀环境下使用，需要更换对应耐候材质的胎面。整套结构的走线从电机尾部的接线盒引出，布线时需要预留足够的弯曲半径，避免底盘颠簸时线材被拉扯断裂，接线端要做好绝缘固定，防止运转过程中线材和旋转的轮体发生干涉。
