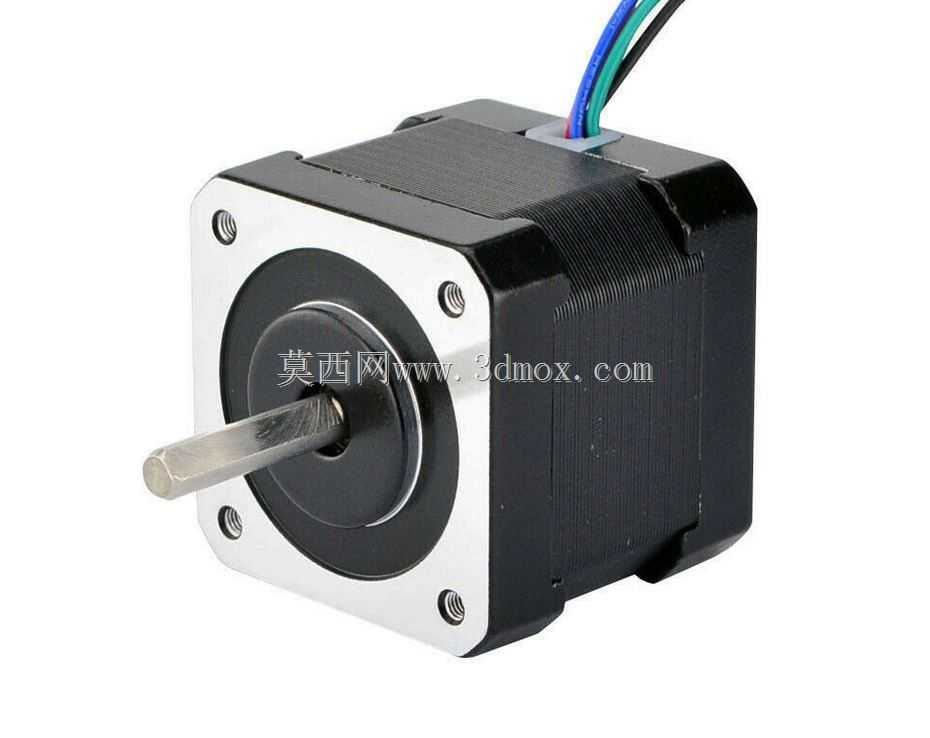

NEMA17规格40mm机身步进电机结构

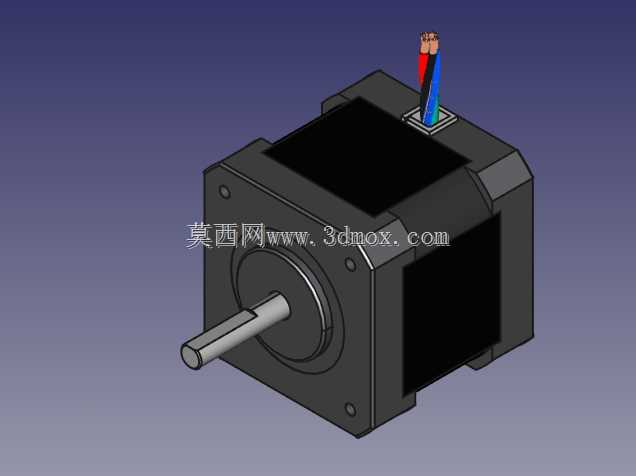

　　在桌面级数控设备、小型自动化模组的选型与结构搭建过程中，42系列步进电机是应用覆盖率极高的动力元件，本次呈现的NEMA17规格40mm机身步进电机结构，完全贴合实际量产产品的安装与功能边界，可直接用于设备整体装配的干涉校验、安装位预留以及传动链路的匹配设计。从实际应用场景来看，这类电机广泛出现在桌面FDM3D打印机的XYZ轴进给驱动、小型数控雕刻机的主轴进给与位移传动、桌面级机械臂的关节动力输出、自动化分拣线的小型皮带输送驱动、智能门禁与自动闸机的启闭驱动等场景，这类场景普遍对安装空间有严格限制，同时需要稳定的低速保持扭矩，不需要过高的额定转速，刚好匹配该规格步进电机的输出特性。从产品功能特性来看，该电机为两相混合式步进结构，步距角为整步1.8度，整步状态下一圈对应200个脉冲当量，配合细分驱动器可实现更高精度的位移控制，足够满足多数小型设备的定位精度要求；机身长度为40mm，在同安装面规格的步进电机中属于中等扭矩档位，保持扭矩可满足多数轻载传动场景的需求，不会因为扭矩不足出现丢步问题，也不会因为选型扭矩冗余过大造成安装空间浪费、成本抬升以及驱动电流过载的问题；线圈参数匹配常规2A输出的两相步进驱动器，不需要额外选配高压或大电流驱动模块，通用适配性极强，电感参数匹配常规1KHz下的驱动工况，运行过程中发热控制处于合理区间，适合长时间连续运行的桌面设备场景。从设计思路来看，建模过程完全还原量产电机的实际结构特征：

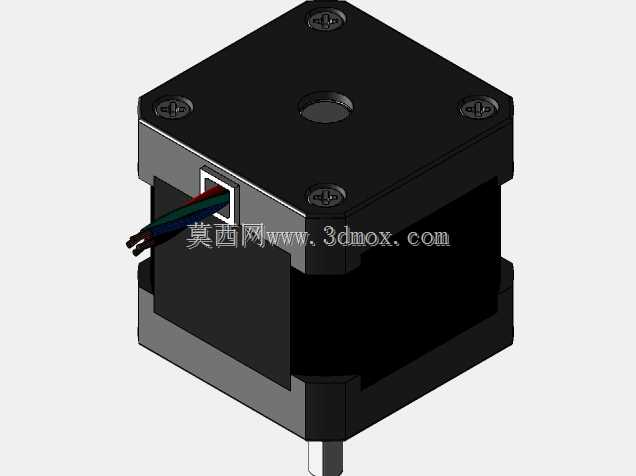

　　前端盖的安装孔位严格遵循NEMA17标准的安装尺寸规范，即安装孔中心距为31mm，输出轴的直径、伸出长度、轴端扁位结构都与量产件保持一致，方便设计人员直接匹配对应的联轴器、同步轮等传动连接件，不需要反复核对安装尺寸；机身外壳采用方形拉伸铝壳结构，表面做发黑氧化处理的结构还原，既可以清晰区分外壳与端盖的材质差异，也能在装配干涉检查时准确识别外壳的最大外轮廓边界，避免设备内部走线、结构件与电机外壳出现刮蹭；后端出线位置还原了标准的出线护套结构，四根动力线的出线方向、线径预留都符合实际接线的空间需求，设计人员在排布设备内部走线槽时，可以直接参考该出线位置预留走线空间，避免出现接线后线缆弯折半径不足、与运动部件干涉的问题。

　　从外形尺寸与安装边界来看，该电机的方形安装面尺寸为42mm×42mm，是NEMA17标准的统一安装规格，可直接替换同规格不同品牌、不同扭矩档位的42步进电机，设备安装板的开孔不需要做任何修改；输出轴的中心高与安装面的位置公差严格按照量产件的公差范围做建模还原，在做传动同轴度校验时，可直接以该模型的轴中心为基准，匹配导轨、丝杠的安装高度，减少后期装配时的同轴度调整工作量；电机整体的最大外轮廓包含出线护套的凸起部分，在做设备内部布局时，不会因为忽略出线部分的尺寸造成装配后外壳与其他结构件顶死的问题；端盖上的四个安装沉孔深度也做了准确还原，设计人员在选配安装螺丝时，可以直接根据沉孔深度选择合适长度的螺丝，

　　避免螺丝拧入过深顶到电机内部线圈造成短路故障。在实际的结构设计工作中，很多工程师容易忽略标准动力元件的细节尺寸，只做简化方块建模，往往到了实际装配阶段才会发现安装孔位对不上、出线位置干涉、轴伸长度不够匹配联轴器等问题，需要反复修改安装板结构、调整设备内部布局，拖慢项目研发进度，这个精准还原的步进电机模型，可以直接嵌入到整体设备的装配体中，完成从安装位校验、传动链路匹配、走线空间预留的全流程设计校验，大幅减少后期打样装配的出错概率。对于做小型自动化设备、桌面数控设备的结构工程师来说，这类标准件的精准模型是提升设计效率的核心素材，不需要自己再花费时间拆解实测电机尺寸，直接调用即可完成相关结构的匹配设计，同时模型的结构分区清晰，可根据需要做剖面视图，用于设备说明书的动力部分结构展示、装配作业指导书的安装示意等场景。
