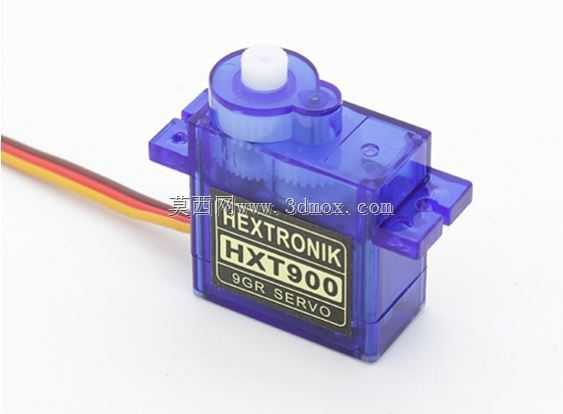

做小型航模、桌面级机器人关节、智能门锁锁舌驱动这类小负载精密传动场景的结构设计时,9g规格的微型舵机几乎是绕不开的标准选型件,这次建模完全参照市面通用的Hextronik 900系列9g舵机实物测绘,还原了带卡钳安装位的完整结构,能直接用于整机装配的干涉检查、安装位预留校核工作。
从实际使用场景来看,这类微型舵机的输出扭矩普遍在1.5-2.0kg·cm区间,足够驱动小型航模的舵面偏转、桌面机械臂的末端关节转动、小型云台的俯仰角度调节,也常被用在文创类动态装置、学生竞赛的小型机器人作品里,因为自重仅9g左右,不会给搭载平台带来过多负载负担,同时控制逻辑简单,只需要PWM信号就能实现0-180度范围内的角度定位,不需要额外搭配复杂的驱动电路,对入门级开发者和结构设计人员都十分友好。

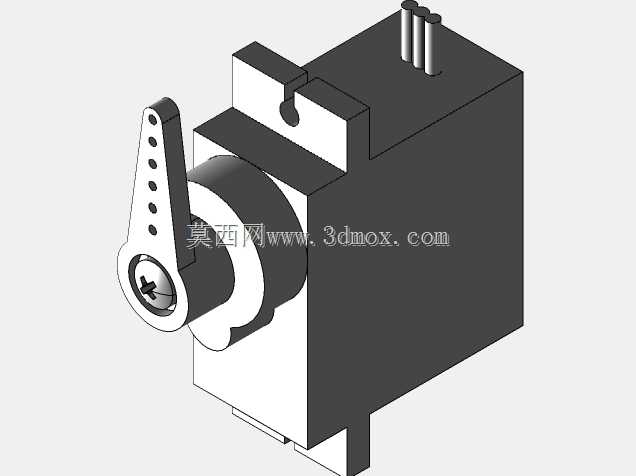

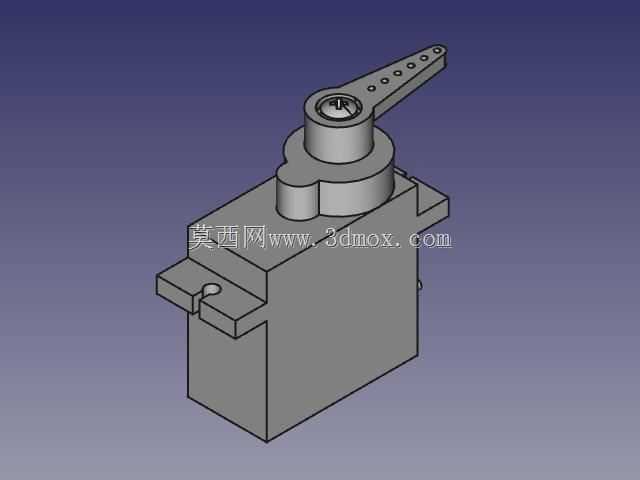

建模过程中首先梳理了舵机的核心结构组成:下部是近似长方体的主体壳体,内部容纳直流微电机、减速齿轮组、电位器角度反馈元件,壳体两侧伸出带安装孔的固定耳,这部分是安装定位的核心基准,两个安装孔的中心距、孔径大小都严格按照实物测绘尺寸还原,设计安装位时可以直接参考这部分的外形轮廓做避让,不需要额外调整公差。上部的圆形凸台是输出轴的基座,输出轴采用标准的十字花键结构,配套的摆臂上开有多个不同半径的连接孔,用来适配不同的传动连杆安装需求,摆臂的长度、孔位间距都按照实物比例还原,做连杆传动机构设计时,可以直接在装配体里模拟摆臂转动时的运动轨迹,提前排查连杆和周边结构的干涉问题。
设计思路上优先保证安装边界的准确性,毕竟这类标准件的三维模型核心作用就是给整机结构设计提供准确的占位参考,不需要拆解内部的齿轮、电机细节,所以外部轮廓的尺寸公差控制在0.1mm以内,壳体上的定位凸点、输出轴的台阶高度、摆臂的转动极限角度都做了还原,能够模拟实际装配时的极限位置状态。比如摆臂转动到最大角度时,末端会不会碰到壳体周边的结构件,安装耳的固定螺丝拧入时会不会和内部的PCB板产生干涉,这些在整机设计阶段最容易出问题的细节,都可以通过这个模型提前完成校核。
从安装边界来看,主体壳体的长宽高尺寸适配市面上绝大多数9g舵机的通用安装槽,不需要针对特定品牌做单独调整,输出轴的中心高度、花键规格也符合行业通用标准,配套的摆臂可以替换成不同长度的同款规格配件,模型里预留了摆臂的替换接口,做不同传动比的机构设计时可以快速更换摆臂长度验证方案。另外壳体侧面的出线位置也做了明确标识,设计走线槽时可以提前预留出线空间,避免装配时出现线材被壳体压住、磨损短路的问题。
很多刚接触小型传动结构设计的人员容易忽略舵机的转动死区和摆臂的初始安装位置,这个模型里把摆臂的中位状态做了明确标注,也就是控制信号为1.5ms脉宽时摆臂所处的水平位置,设计初始装配位时可以直接以这个状态为基准,调整连杆的长度和固定位置,避免出现舵机转到极限角度时出现堵转、打齿的问题。另外卡钳式的安装结构也做了还原,这种安装方式相比传统的螺丝穿装更方便快速拆装,在需要频繁更换舵机的调试场景里十分实用,模型里还原了卡钳的卡扣结构和配合间隙,设计配套的安装卡座时可以直接参考卡扣的尺寸做适配,保证拆装的顺畅度。
实际选型使用时还要注意,这类微型舵机的输出轴不能承受过大的径向载荷,所以摆臂末端的连接点尽量不要距离输出轴过远,避免杠杆效应给输出轴带来过大的侧向力,加速齿轮磨损。模型里摆臂的各个孔位都标注了对应的力臂长度参考,做负载计算时可以直接取用对应数值,快速校核舵机的输出扭矩是否满足使用需求,不用再反复测量实物尺寸。对于做小型智能硬件、航模、教育机器人的结构设计人员来说,这个准确的标准件模型能够大幅减少前期测绘的工作量,把更多精力放在整机的功能结构设计上,避免因为标准件尺寸不准导致后期开模或者打样时出现装配问题。
