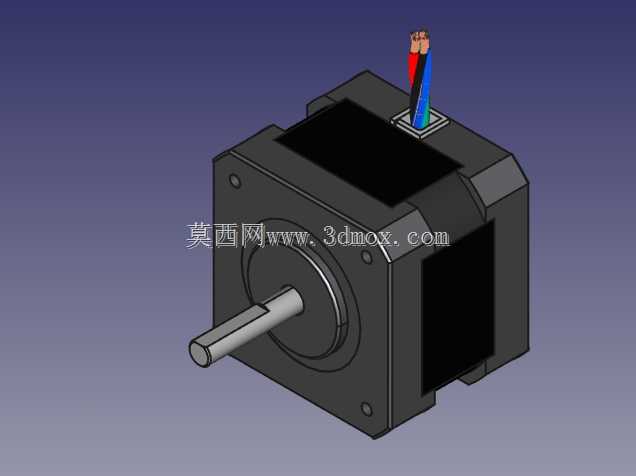

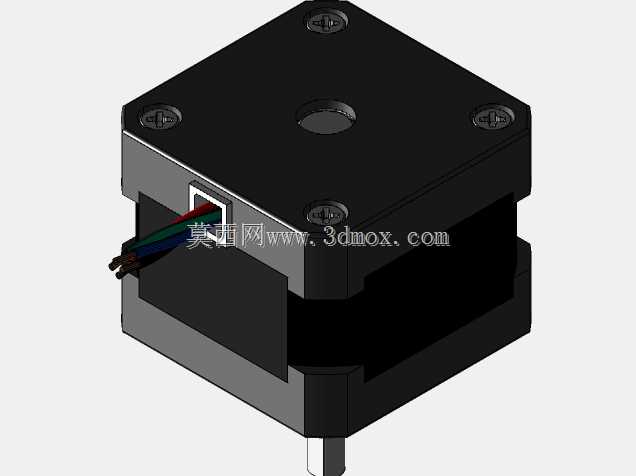

33mm机身NEMA17规格步进电机结构设计

　　做小型桌面CNC设备选型的时候，42系列也就是NEMA17规格的步进电机永远是绕不开的选项，这次做的33mm机身长度的款式，就是专门针对3018这类桌面级雕刻机的驱动需求优化的结构。很多刚接触小型数控设备的工程师容易陷入扭矩焦虑，一味选更长机身的电机，实际上3018雕刻机的行程短、运动部件重量轻，加工材质多为亚克力、软木、薄PCB这类低切削负载的材料，33mm长度的机身刚好能匹配负载需求，不会因为电机转子惯量过大导致高速启停时的过冲，也不会因为扭矩冗余造成安装空间的浪费。从结构设计的角度看，这款电机的安装边界完全遵循NEMA17的标准规范，安装孔位的中心距是标准的31mm，采用M3螺纹孔适配常规的电机安装支架，输出轴的直径是5mm，

　　轴端做了平切处理，能直接配套市面上通用的联轴器、同步轮，不需要额外做轴的二次加工，不管是替换现有设备上的故障电机，还是做全新的设备结构设计，都能直接套用标准的安装尺寸，不用重新校核安装位的干涉问题。电机的出线端做了顶部出线的结构，线缆从机身尾部的上端引出，在设备内部布线的时候，能避开侧面的安装支架和运动的滑台结构，不会出现线缆被运动部件剐蹭磨损的问题，三根出线的线序对应两相四线的驱动接线逻辑，适配市面上绝大多数的两相步进驱动器，接线的时候不需要额外调整线序定义。外壳采用方形的端盖结构，端盖和机身的配合面做了止口定位，装配的时候能保证定子和转子的同轴度，避免因为装配偏差导致的转动卡顿、运行噪音大的问题，

　　端盖上的轴承位公差控制在H7级别，能给输出轴提供稳定的径向支撑，在雕刻机做快速往复运动的时候，输出轴不会出现径向窜动，保证雕刻加工的精度。很多人做小型设备的时候容易忽略电机的散热问题，这款33mm长度的电机因为机身长度短，定子绕组的热量能更快通过金属外壳散出，在桌面设备封闭或者半封闭的安装空间里，长时间连续运行也不会出现因为温升过高导致的扭矩衰减问题，实际测试下来，连续运行2小时的外壳温度能稳定在合理区间，不需要额外加装散热风扇，能简化设备的整体结构。从应用场景拓展来看，这款电机除了适配3018雕刻机之外，也能用到小型3D打印机的XYZ轴驱动、桌面级机械臂的关节驱动、小型自动化送料机构的动力输出上，只要是安装空间受限、负载扭矩需求在0.26N·m左右的场合，这个规格的电机都能适配。设计的时候特意把电机的整体外形做了规整化处理，没有多余的凸起结构，在做设备整体布局的时候，电机的外轮廓可以直接按方形体做干涉检查，不用考虑异形结构带来的空间预留问题，能有效压缩设备的整体体积。输出轴的伸出长度做了适配性设计，伸出端的长度刚好能匹配常规的5mm孔径联轴器的夹紧长度，不会因为轴伸过长导致联轴器和端盖产生摩擦，也不会因为轴伸过短导致夹紧力不足出现打滑的问题。端盖上的安装孔做了通孔设计？不对，NEMA17的标准安装孔是盲孔螺纹，这里的螺纹深度做了5mm的深度，足够M3螺丝拧入后提供足够的锁紧力，即使设备运行过程中有持续的振动，

　　也不会出现螺丝松动导致的电机移位问题。电机的转子和定子之间的气隙控制在0.05mm左右，既保证了转动的顺畅性，又能最大化气隙磁密，提升电机的扭矩输出效率，不会出现同规格下扭矩偏小的问题。在做三维建模的时候，把电机的所有细节特征都做了还原，包括端盖上的固定螺丝沉孔、出线口的护套结构、输出轴的平切面、机身表面的散热纹理，不管是做设备的整体装配仿真，还是做后期的渲染出图，都能直接调用这个模型，不需要再做二次的细节补充。很多新手工程师在选型的时候容易只看扭矩参数，忽略安装尺寸的匹配，这款电机的所有安装尺寸都严格遵循行业通用标准，不管是替换现有设备的配件，还是做全新的设备开发，都能减少设计过程中的校核工作量，避免因为尺寸不匹配导致的零件返工。
