60mm机身NEMA17步进电机结构设计

　　做小型自动化设备选型的时候，42系列也就是NEMA17规格的步进电机一直是小负载传动场景的核心选项，这次做的60mm机身长度的型号，刚好填补了常规40mm机身扭矩不足、86系列电机安装尺寸过大的选型空白。先从安装边界说起，这个型号的安装法兰严格遵循NEMA17标准的42mm见方尺寸，安装孔位的中心距是31mm，适配市面上绝大多数标准42电机支架、同步轮安装座、丝杆联轴器，不需要额外做转接件，不管是替换现有设备上的同规格故障电机，还是新设备做结构布局，都能直接套用成熟的安装空间预留方案，不用反复核对孔位偏差。机身长度做到60mm，是在扭矩输出和安装空间之间做的平衡，常规40mm长度的NEMA17电机保持扭矩大多在0.4Nm上下，带小型滑台长行程传动的时候容易出现高速丢步，这个型号单线圈2.1A电流下保持扭矩能到0.65Nm，足够带动10kg以内的水平负载做往复运动，或者驱动垂直安装的T8丝杆做5kg以内的升降传动，覆盖桌面级数控设备、小型机械手、自动化送料机构的大部分传动需求。

　　从实际应用场景来看，这个规格的电机用得最多的就是桌面级FDM3D打印机的XYZ轴传动，尤其是做近程挤出结构的机型，挤出端需要足够的扭矩稳定推送耗材，同时机身长度不能过长挤占打印腔体空间，60mm的长度刚好能塞进常规打印机的挤出机安装位，不会和X轴的限位结构产生干涉。除此之外，小型桌面雕刻机的主轴进给、非标自动化设备的料仓推料机构、智能门禁的闸机传动、小型摄影云台的角度调节结构，都是这个型号的适配场景，这些场景的共同特点是安装空间紧凑，不需要太大的输出功率，但对低速运行的稳定性、停止位置的保持力有明确要求，步进电机开环控制就能达到足够的位置精度，不需要额外加装编码器做闭环反馈，能有效控制整套设备的硬件成本。

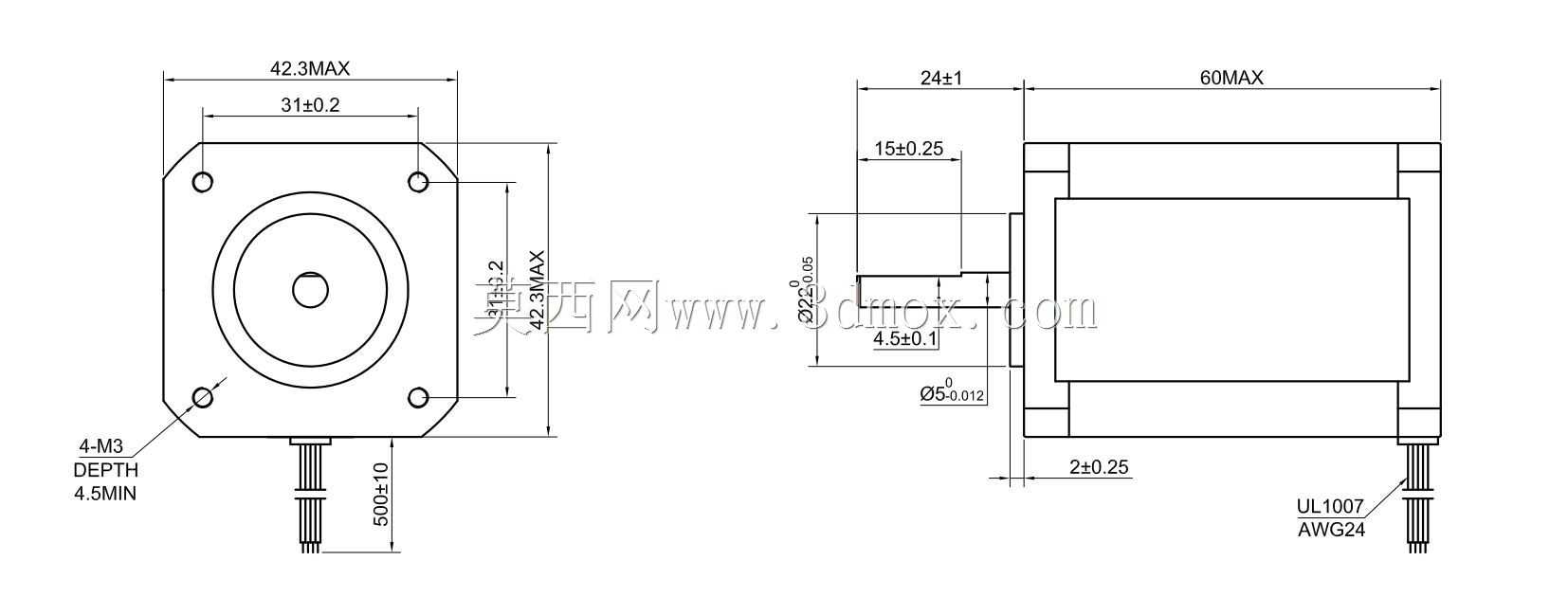

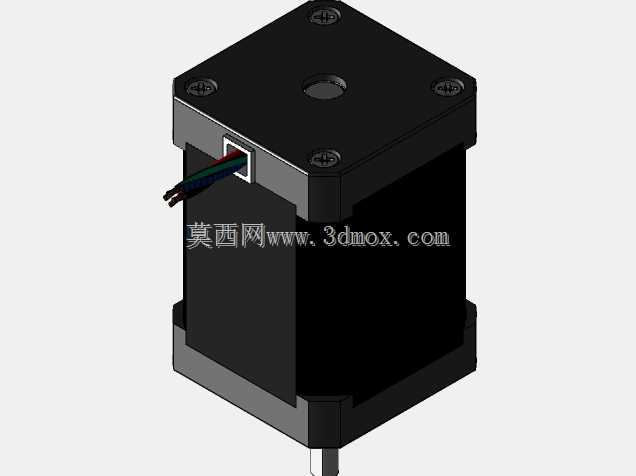

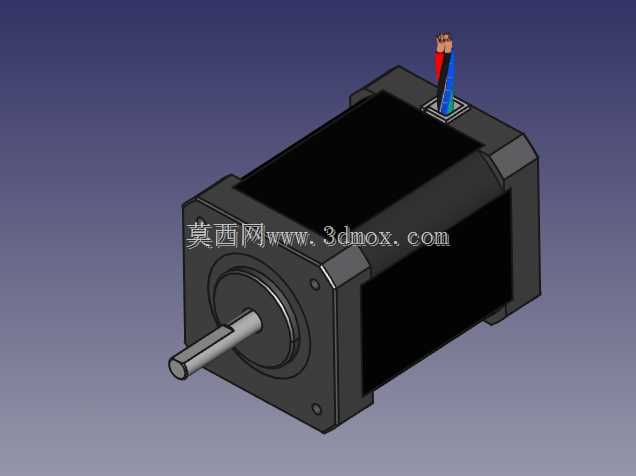

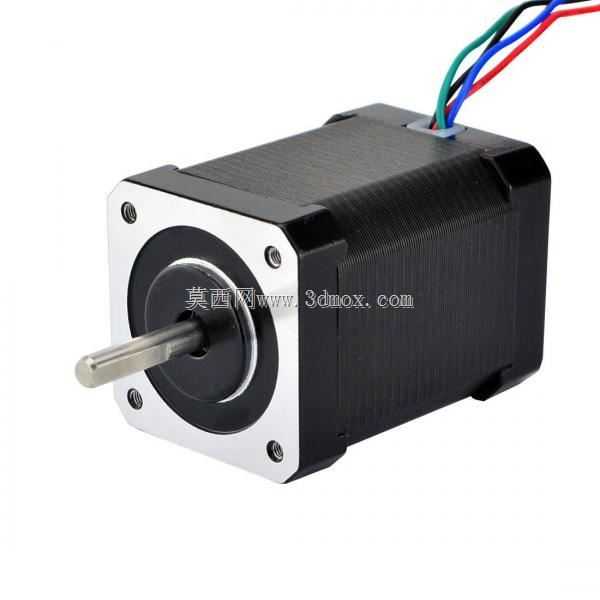

　　设计这个模型的时候，首先还原的是电机的实际外形细节：前端出轴的直径是5mm，出轴长度24mm，轴端做了平键槽定位，和联轴器、同步轮配合的时候不会出现打滑空转；机身外壳采用方形拉伸铝壳结构，表面做了氧化发黑处理，既可以提升外壳的散热效率，长时间运行的时候线圈产生的热量能通过铝壳快速散到空气中，避免电机过热退磁，也能提升外壳的结构强度，安装锁紧的时候不会因为螺丝拧得过紧出现外壳变形。尾部的出线端做了标准的接线座结构，四根引出线分别对应两相线圈的接线端，线长预留了150mm的常规长度，接线的时候可以直接接到驱动器的A+、A-、B+、B-端子上，不需要额外延长接线。建模的时候特意把电机的安装凸台、前端盖的止口尺寸都做了1:1还原，前端盖的止口直径是22mm，和安装座的定位孔配合的时候能保证电机轴和传动机构的同轴度，避免因为安装不同心出现联轴器磨损、传动噪音过大的问题。

　　做结构布局的时候要注意，这个电机的机身截面是42mm见方，预留安装空间的时候除了要留够机身本身的尺寸，还要在出线端预留至少20mm的接线弯折空间，避免线材被机身和安装支架挤压破皮造成短路；如果是垂直安装使用，要在传动端加装承重轴承，不要让丝杆或者负载的重量直接压在电机的内部轴承上，长时间径向受力会加速电机轴承磨损，导致运行噪音变大、输出轴跳动超差。另外这个电机的适配驱动器是常规的两相四线步进驱动器，设置16细分的时候，单步距角是1.8度，整步运行下每转需要200个脉冲，做运动控制编程的时候可以直接套用标准NEMA17电机的脉冲参数，不用重新核算脉冲当量。很多新手做设备设计的时候容易忽略电机的扭矩裕量，选电机的时候只看额定扭矩，实际上传动机构的同步轮、丝杆都会有传动损耗，这个0.65Nm的保持扭矩，在实际选型的时候要留至少30%的裕量，也就是实际负载扭矩不要超过0.45Nm，才能保证设备高速运行的时候不会出现丢步、堵转的问题。模型的所有外形尺寸都和实物做了对标，做装配干涉检查的时候可以直接调用，不用再反复测量实物尺寸调整模型参数，能大幅缩短结构设计阶段的校对时间。
