NEMA17规格48mm机身步进电机结构设计

　　在桌面级数控加工设备的选型与结构搭建环节，进给轴的动力输出部件往往直接决定整机的加工精度与运行稳定性，这款适配NEMA17安装规格、机身长度48mm的步进电机，正是针对小型数控雕刻机这类轻载精密加工场景开发的动力元件。从实际应用场景来看，这类电机常被用于3018规格的桌面数控雕刻机X/Y/Z三个进给轴的动力输出，也可适配小型3D打印机的挤出机构、桌面级机械臂的关节传动、小型自动化送料机构的直线滑台驱动，在负载扭矩要求不高但对安装空间、定位精度有明确要求的民用级、教学级数控设备中应用十分广泛。

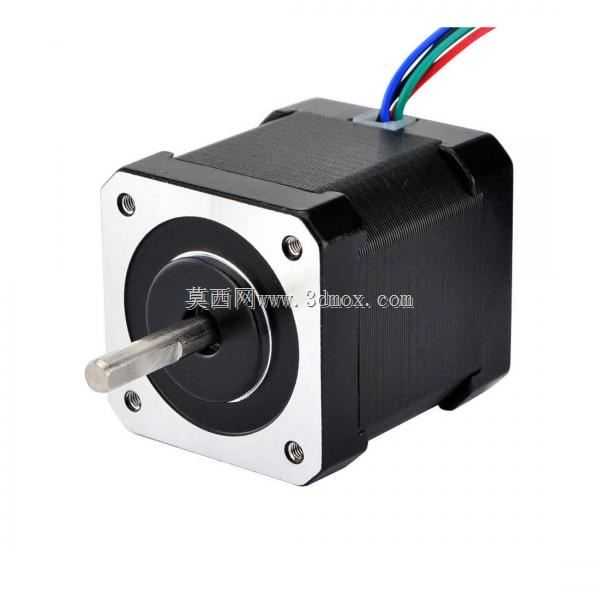

　　从产品功能特性来看，这款两相混合式步进电机在常规驱动电压下可输出足够的保持扭矩，满足小型雕刻机加工亚克力、软木、PCB覆铜板等低硬度材料时的切削进给需求，不会出现加工过程中丢步导致的工件尺寸偏差。电机尾部预留的出线端采用多色线芯区分绕组相序，可直接匹配市面上主流的A4988、DRV8825等步进驱动模块，无需额外做线序转接，降低设备接线的出错概率。输出轴采用标准D型切面设计，与同步轮、联轴器的配合面可实现无间隙传动，避免长期正反转切换过程中出现轴孔配合松动的问题。

　　设计过程中优先考虑了安装边界的通用性，严格遵循NEMA17安装标准的法兰尺寸，安装孔位的中心距、孔径、止口直径都与行业通用规格完全一致，可直接替换同规格的其他品牌步进电机，无需对设备的安装板做二次改孔加工。48mm的机身长度在同规格电机中属于中等扭矩区间，既不会因为机身过短导致输出扭矩不足，也不会因为机身过长占用过多的设备内部安装空间，在3018雕刻机的有限安装腔体内可轻松完成布置，不会与机身的铝型材框架、走线槽、主轴固定座产生结构干涉。

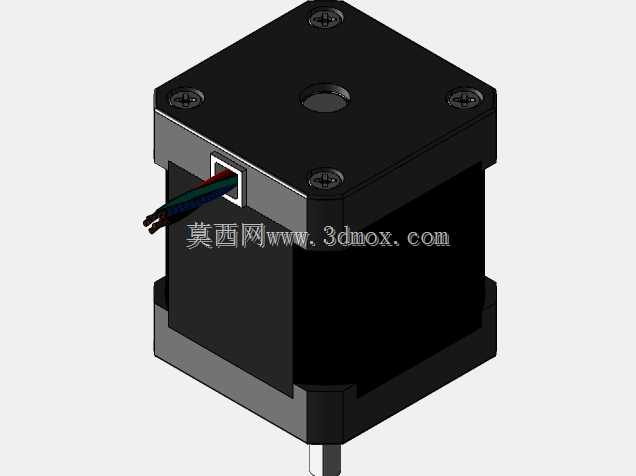

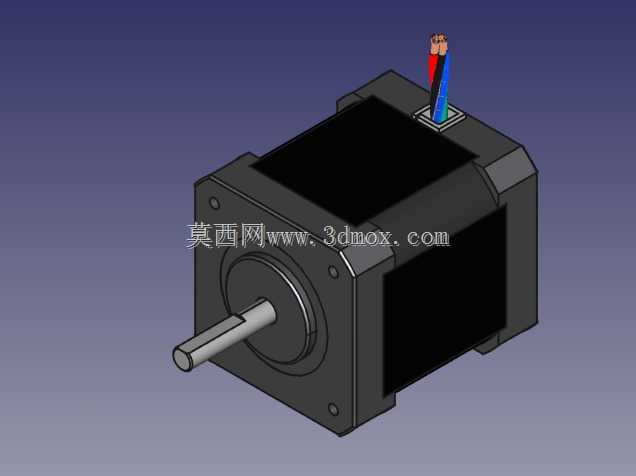

　　建模过程中对电机的每一处结构细节都做了还原：前端盖的安装沉孔深度、轴承位的配合尺寸、定子外壳的倒角处理、后端盖的出线口防护结构都按照实物的实际尺寸绘制，在做设备整体装配干涉检查时，可直接将该电机模型导入装配体，模拟实际安装状态下与周边部件的间隙，提前排查设计阶段的结构冲突。比如在设计雕刻机Z轴滑台时，可通过该模型确认电机安装后与主轴夹具的最小安全距离，避免实际组装时出现电机外壳与主轴碰撞的问题；在布置设备走线时，也可根据模型的出线口位置预留足够的线缆弯曲半径，避免长期运动过程中线缆被折损。

　　从结构设计的合理性来看，电机的前端盖采用加厚设计，可承受输出轴侧径向负载，适配雕刻机进给轴通过同步带传动时产生的皮带拉力，不会因为长期受径向力导致前端轴承过早磨损。外壳采用方形结构，相比圆形外壳的电机更便于安装固定，安装时可直接通过型材螺母将电机固定在铝型材表面，不需要额外制作弧形适配的安装座。电机表面的散热筋结构也在模型中做了体现，可帮助电机在连续运行过程中散出绕组产生的热量，避免长时间加工时电机温升过高导致扭矩下降。

　　对于从事小型数控设备开发、桌面级自动化装置搭建的结构工程师而言，这类标准化的动力部件模型可大幅缩短整机设计的建模周期，不需要从零开始绘制电机的每一处细节，直接调用即可完成装配布局，同时可基于该模型做安装板的孔位配做、传动部件的选型匹配，确保设计阶段的尺寸链计算完全贴合实际硬件的参数，减少样机试制阶段的零件返工率。在做教学类的数控设备结构演示时，该模型也可直观展示步进电机的安装方式、传动连接形式，帮助初学者理解进给轴的动力传递路径。
