雷神JAN6418真空电子管结构模型

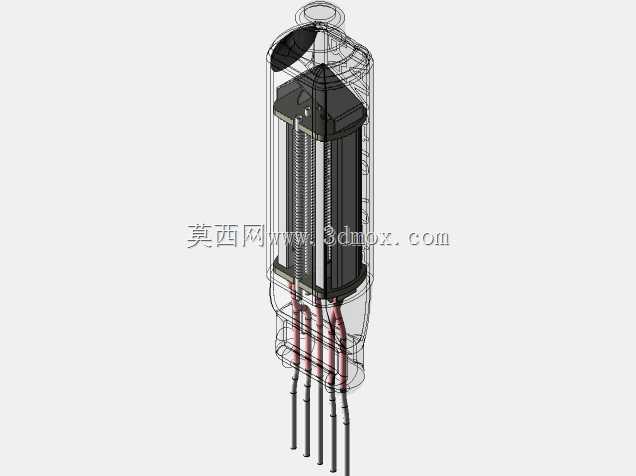

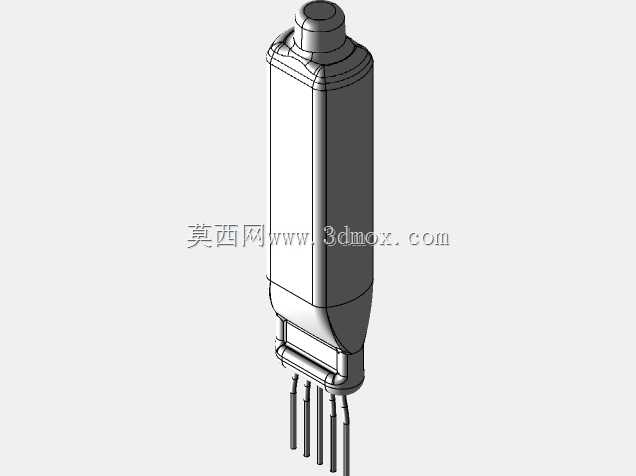

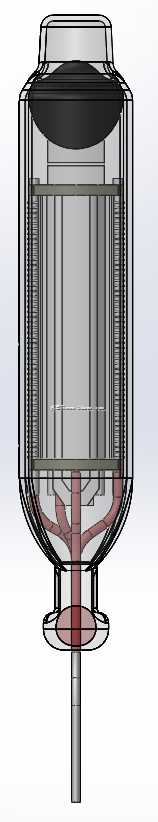

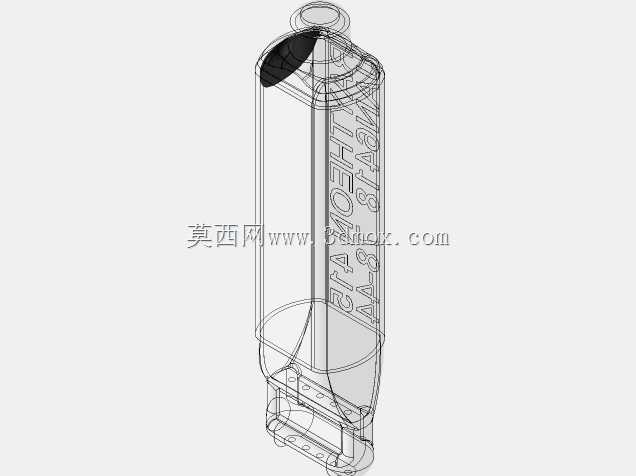

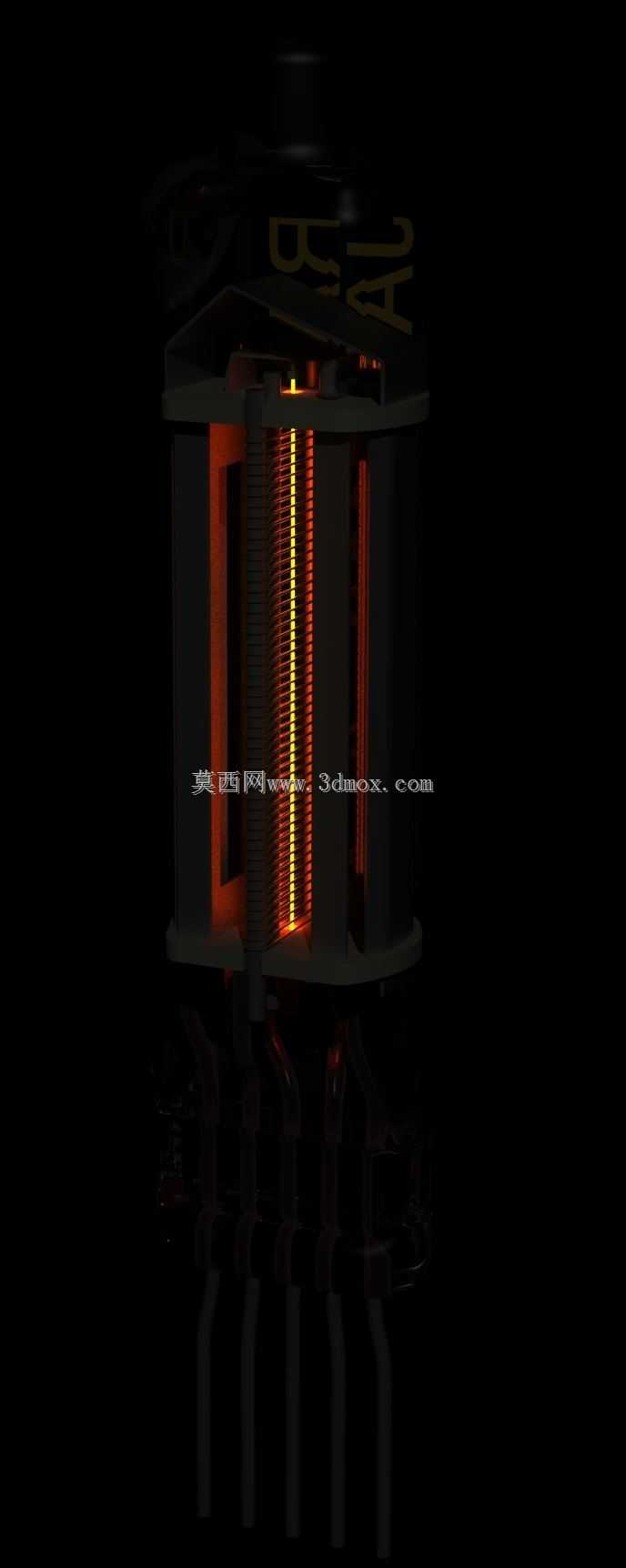

　　该真空电子管模型还原了雷神JAN6418型号真空管的核心结构，这类器件早期广泛应用于通讯收发设备、雷达信号处理单元、高保真音频放大电路中，在半导体器件普及前，是射频信号放大、高压整流、信号调制解调回路的核心功能部件，即便在当下，部分高端音频功放、特种高频通讯设备、极端环境下的工业控制单元中，仍会选用同类型高可靠性真空管作为核心元件，其抗电磁脉冲干扰、耐瞬时高压过载的特性是普通半导体器件难以替代的。从结构设计来看，模型完整呈现了玻璃外壳的封装形态，玻璃壳体采用吹制成型的变径筒状结构，一端为封闭的圆弧抽气封口，另一端为多引脚平行引出的封接端，内部通过金属支架固定阴极、栅极、阳极等核心电极组件，电极间通过绝缘支撑件保持固定间距，

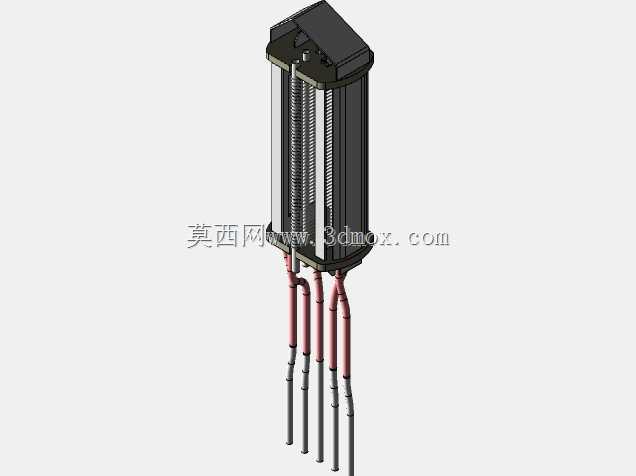

　　避免受振动、冲击后出现极间位移导致参数漂移或短路。设计这类真空管结构时，首先要考虑玻璃与金属引脚的封接匹配性，引脚采用可伐合金材质，其热膨胀系数与硼硅玻璃接近，能在高温封接、冷却过程中避免玻璃壳体出现微裂纹，保证管内长期维持高真空度；内部电极的排布需要兼顾极间电容控制与电子流通效率，栅极的绕丝间距、阴极与阳极的同轴度直接影响器件的放大倍数、跨导等核心电参数，模型中还原的内部支撑结构采用云母片定位方式，这也是小功率信号放大管常用的内部固定方案，云母片的绝缘性能优异，且在高温排气过程中不会释放多余气体影响管内真空度。从安装边界来看，这类真空管采用直插式安装方式，引脚按照标准间距平行排布，适配对应的八脚管座，

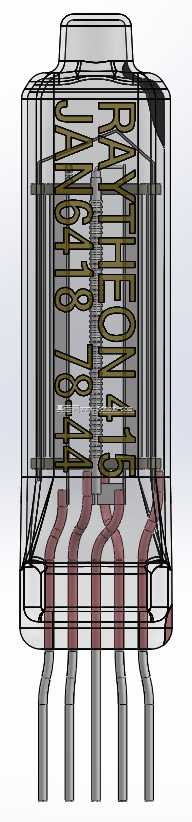

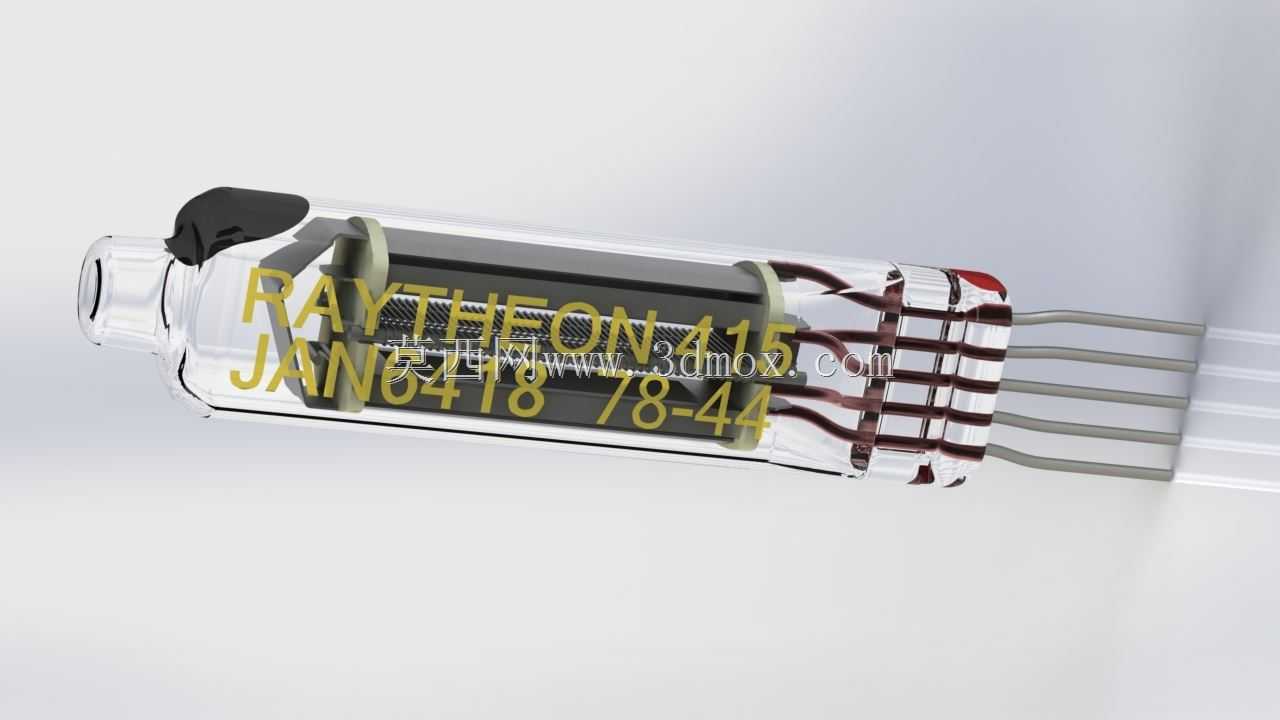

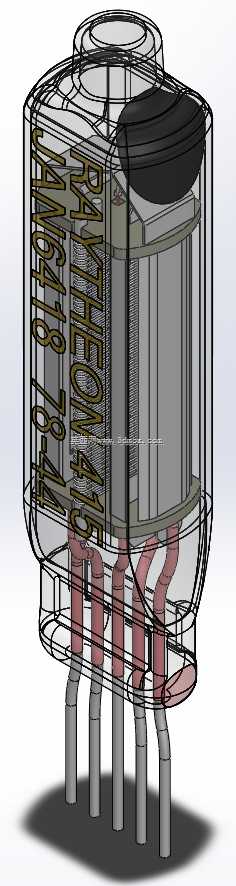

　　安装时需要保证引脚垂直插入管座插孔，玻璃壳体与周边金属结构件需要预留至少3mm的安全间隙，避免设备运行过程中振动导致玻璃壳体磕碰破损；管体顶部的抽气封口为薄弱结构，安装及布线过程中不能对该部位施加外力，否则会导致密封失效、真空管漏气报废。模型呈现的外部标识采用高温烧结的玻璃釉印字方式，标识内容包含型号、生产批次编码，这类印字不会因长期工作发热、接触有机溶剂出现脱落，符合工业级高可靠性器件的标识要求。在三维建模过程中，玻璃壳体的曲面过渡需要保证壁厚均匀，常规小功率真空管的玻璃壁厚在0.8-1.2mm之间，过薄会导致机械强度不足，过厚则会增加壳体重量、提升封接过程中的应力残留风险；内部金属电极的薄壁结构采用抽壳特征处理，

　　还原真实器件中电极的薄金属片形态，引脚部分做了等直径拉伸处理，端部做轻微倒角还原实际引脚的切边工艺，避免安装时刮伤管座插孔的接触弹片。需要注意的是，该模型侧重外观与整体结构的还原，内部电极的具体尺寸比例未按照实际器件的精密参数缩放，不能直接用于真空管的开模生产、极间电容仿真计算，更适合用于通讯设备整机装配演示、复古电子设备结构展示、教学场景中真空管工作原理的可视化演示，帮助结构设计人员快速完成包含真空管的设备整机布局，确认管体与周边PCB板、屏蔽罩、散热结构的空间干涉情况，在做设备结构设计时，可以直接调用该模型完成虚拟装配，提前预判安装空间是否充足，避免后期打样时出现器件与周边结构干涉的问题。
