DPDT直插式直角滑动开关结构设计

　　这款DPDT规格的滑动开关，是面向低压小功率电路切换场景设计的直插式接插元件，在消费类电子、小型工控板卡、便携检测设备的电路设计中应用十分广泛，常被用于电源通路切换、信号通道选通、工作模式档位切换这类需要保持稳定导通状态的电路环节，相比轻触按键类元件，它不需要持续施加按压力就能保持档位状态，在需要长期固定通路的电路里能有效降低误触概率，也省去了额外的状态锁存电路设计。

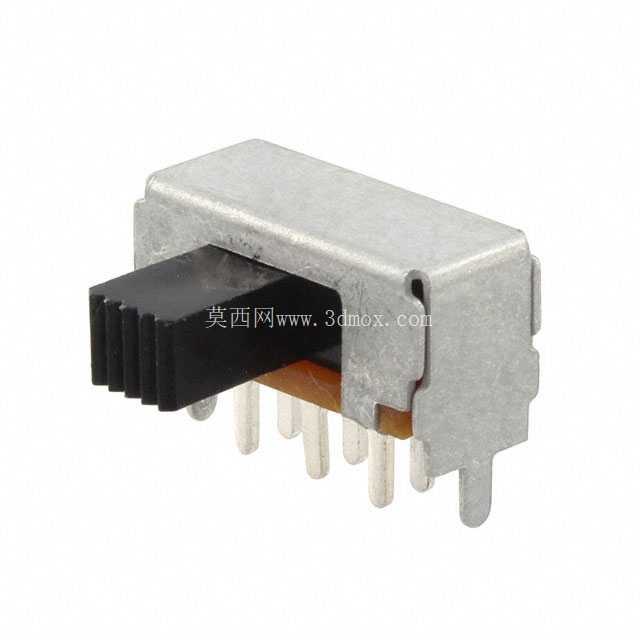

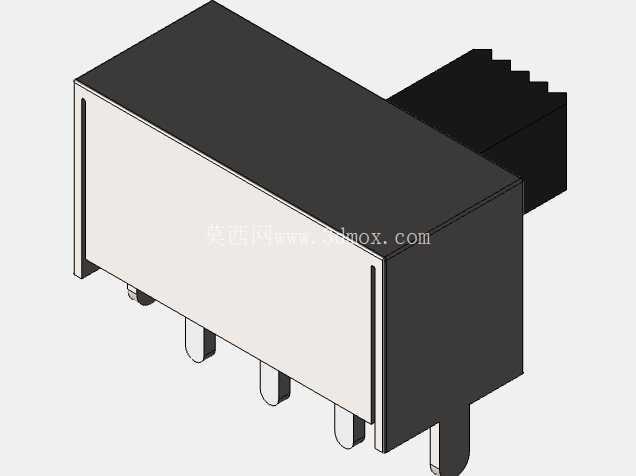

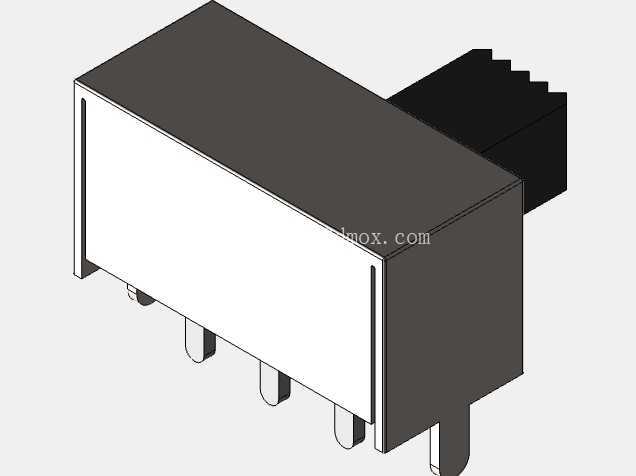

　　从结构设计逻辑来看，这款开关采用金属屏蔽外壳包裹内部接触组件的方案，外壳采用锌合金压铸成型后做钝化处理，既可以为内部的接触弹片提供结构防护，避免组装、使用过程中外力挤压导致接触件变形，也能起到一定的电磁屏蔽作用，减少开关通断瞬间的信号干扰对外围敏感器件的影响。滑动拨块采用耐磨PBT材质注塑成型，拨块表面做了多道平行的防滑齿结构，手指拨动时的摩擦力足够，不会出现打滑问题，拨块和内部滑动基座的连接采用卡扣式装配，不需要额外粘接或者紧固件，组装效率更高，也能避免长期滑动后连接松脱的问题。

　　内部接触组件采用铜合金基材镀银处理，接触电阻低，导通性能稳定，针对1A 125VAC的额定工作参数，接触弹片的接触压力经过反复调校，既保证滑动时的手感清晰，档位定位明确，不会出现档位模糊、滑档的问题，也能控制滑动阻尼在合适区间，长期拨动后不会出现弹片疲劳导致的接触不良。开关的引脚采用直插式设计，引脚间距符合常规PCB板的通孔设计规范，直角弯折的引脚结构可以让开关贴装在PCB板边缘时，拨块操作面和PCB板面保持平行，适合设备外壳侧面开孔安装的场景，不需要额外做转接结构，引脚根部做了应力释放设计，波峰焊或者手工焊接时，引脚受到的外力不会直接传递到内部接触件上，避免焊接应力导致的内部结构偏移。

　　从安装边界来看，这款开关的本体长度、宽度、高度都适配常规板载元件的布局空间，金属外壳上预留的固定引脚在焊接后可以和PCB板的接地焊盘连通，进一步提升结构稳定性和屏蔽效果，安装时只需要在PCB上对应位置钻出匹配的通孔，插入引脚后完成焊接即可，不需要额外的固定螺丝或者卡扣，生产组装的工序十分简便。开关的滑动行程经过精准控制，两个档位的滑动距离刚好匹配内部接触弹片的切换位置，拨块滑动到档位位置时会有清晰的段落反馈，操作人员不需要观察就能确认档位是否切换到位，在设备组装调试、后期使用操作时都能提升效率。

　　在实际选型应用中，这款开关需要注意焊接时的温度控制，波峰焊的温度和时长要符合塑料件和镀层的耐温要求，避免高温导致拨块变形或者镀层氧化影响接触性能；在PCB布局时，开关周边要预留足够的手指操作空间，不要在拨块滑动路径上布置过高的元件，避免影响拨动操作；针对有振动冲击的使用场景，焊接时要保证外壳固定引脚的焊接质量，提升开关整体的抗振性能，避免长期振动后出现引脚脱焊或者接触不良的问题。这款开关的结构设计充分考虑了批量生产的工艺性，所有零部件都采用成熟的冲压、注塑工艺加工，装配流程简单，适合大规模量产使用，在各类低压小功率电子设备的电路设计中，是可靠性较高、成本可控的档位切换元件选择。
