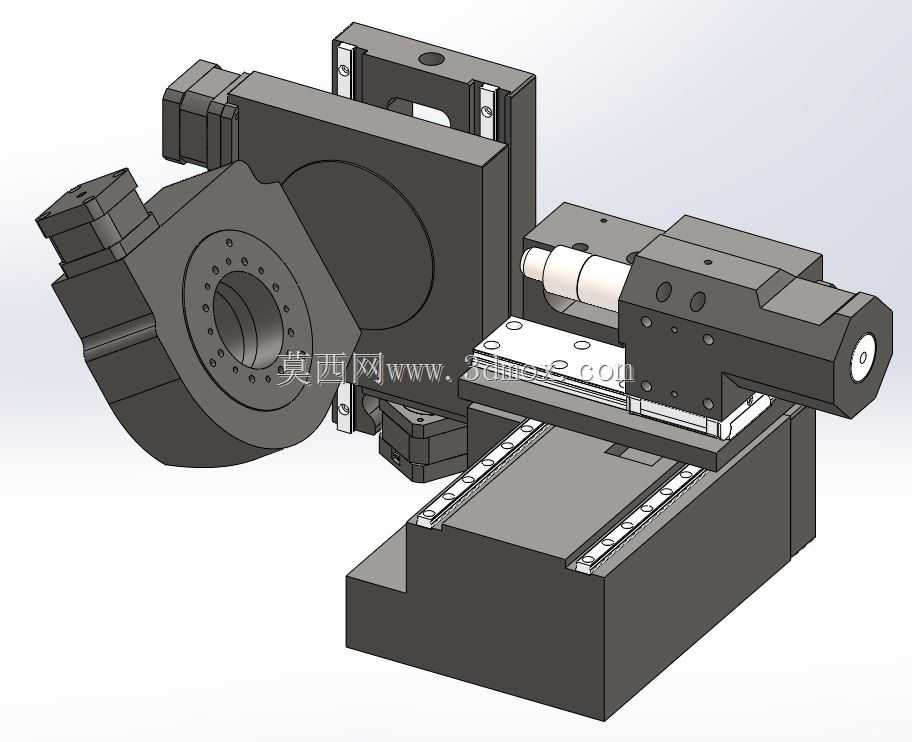

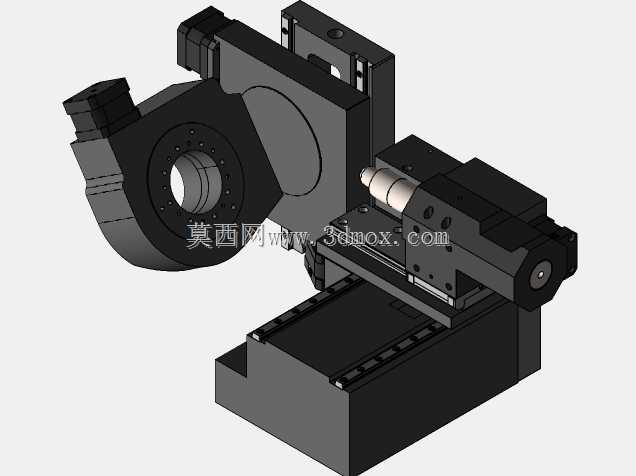

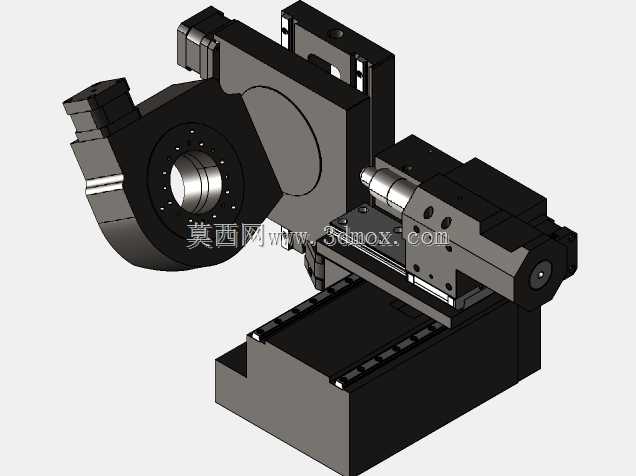

小型桌面级五轴数控加工设备结构

　　这款小型五轴加工结构的设计，最初瞄准的是院校教学实验室、个人加工工坊以及小型精密零件打样场景，区别于传统工业级五轴设备动辄数吨的占地与安装要求，该结构在紧凑空间内实现了五轴联动加工的核心能力，可完成小型铝合金件、工程塑料件、软金属工件的复杂曲面铣削、钻孔、攻丝等工序，尤其适合小批量定制零件的快速试制，不需要搭建专门的重型设备地基，普通承重达标工作台即可放置使用。

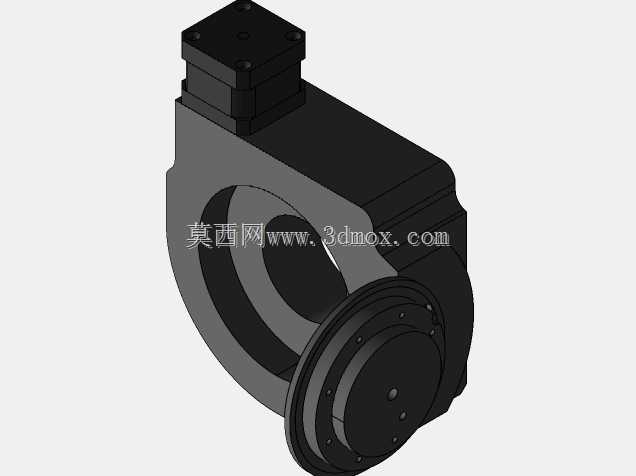

　　从功能特性来看，该结构搭载的CHK主轴单元可实现高转速下的稳定切削，配合双轴回转工作台，能够完成传统三轴设备无法实现的倒扣面、复杂空间曲面一次装夹加工，避免多次装夹带来的定位误差。结构设计过程中，优先考虑了装配调试的便捷性，各运动轴的安装基准面做了统一的公差匹配，直线轴采用线性导轨搭配精密丝杠传动，保证进给运动的重复定位精度，回转轴则采用高精度谐波减速结构，反向间隙控制在极小范围内，满足精密加工的精度要求。

　　设计思路上，没有盲目追求大行程大切削参数，而是围绕桌面级使用场景做了取舍：将整体外形尺寸控制在普通工作台可容纳的范围内，X/Y/Z三个直线轴的行程匹配小型零件的加工需求，不会为了冗余行程造成结构体积不必要的增大；各轴的电机安装位置做了优化，避免运动过程中出现线缆干涉，同时预留了主轴冷却、切屑防护的安装空间，外防护结构可根据使用需求灵活加装，兼顾开放式调试的便利性与封闭式加工的安全性。

　　安装边界方面，设备底部的安装孔位做了标准化设计，可直接固定在标准型材工作台上，不需要额外制作过渡安装板；外接的气路、电路接口统一布置在设备后侧，走线整齐且不会干扰正面操作区域；主轴的刀具夹持接口采用通用标准规格，可适配市面上常见的微型铣刀、钻头等刀具，降低用户的刀具使用成本。

　　实际使用中，该结构可完成的典型加工场景包括：小型航模零件的复杂曲面加工、教学演示中的五轴联动切削展示、精密五金小零件的多面加工、3D打印金属件的后续精加工等。结构组装过程中，各运动轴的限位开关安装位置做了预定位，装配时不需要反复调整限位触发位置，大幅缩短组装调试周期；传动部件的润滑通道做了预留设计，日常维护时不需要大范围拆解结构即可完成润滑保养。

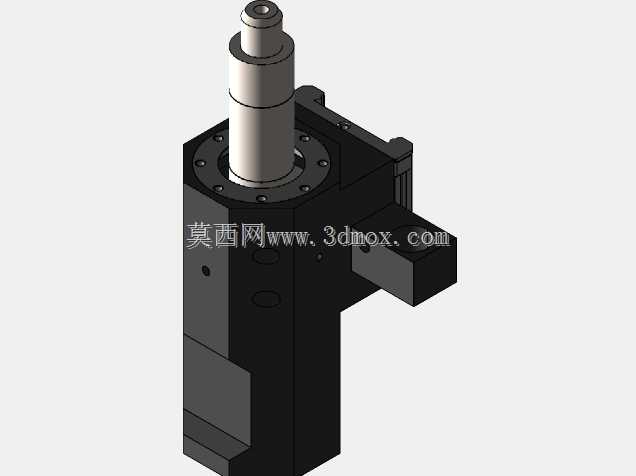

　　不同于大型工业五轴设备复杂的管线布局，该结构的线缆拖链做了分层设计，动力线、信号线分开布置，减少信号干扰的同时，拖链的弯曲半径匹配线缆的最小弯曲要求，延长线缆使用寿命。主轴的安装座采用一体化加工结构，保证主轴与Z轴运动方向的平行度，避免长时间使用后出现主轴偏摆影响加工精度。双回转工作台的安装基准与XY轴的运动平面做了严格的垂直度校准设计，装配时通过定位销即可快速完成精度复位，不需要反复打表调试。

　　在切削能力匹配上，该结构的进给速率参数针对小型刀具的切削特性做了优化，高转速主轴搭配小进给量的切削参数，可实现软金属、工程塑料的高光洁度加工，加工表面粗糙度可满足普通精密零件的使用要求，不需要后续额外的抛光工序。设备的操作空间做了开放式设计，操作人员可近距离观察切削过程，方便教学场景下的加工演示，同时预留了刀具测量、工件找正的操作空间，不需要额外拆除防护部件即可完成常规的加工前准备工作。
