适配小型桌面机床的切屑冷却鼓风结构

　　在桌面级小型CNC机床的实际加工场景中，切屑堆积与加工区域温升是长期困扰操作人员的两个核心问题，尤其是针对Pocket NC这类五轴小型桌面加工设备，常规的工业级冷却与排屑方案受限于设备安装空间、成本控制等因素，很难直接适配使用。这套鼓风结构正是针对这类小型加工设备的使用痛点开发的低成本改造方案，不需要对原有设备主体结构做破坏性改动，就能实现加工区域的切屑吹扫与局部风冷降温，大幅降低小批量精密加工过程中的人工干预频率。

　　从实际功能逻辑来看，这套鼓风结构的核心作用分为两个层面：其一，在铣削加工过程中持续输出定向气流，将刀具切削刃附近产生的细碎切屑及时吹离加工区域，避免切屑在工件表面、刀具容屑槽内堆积造成的二次切削刮伤工件表面，同时也能减少切屑卡滞在五轴转台缝隙内造成的运动卡滞风险；其二，持续流动的气流可以带走刀具与工件接触区域产生的部分切削热，对于塑料、软铝这类切削温度不高的加工场景，完全可以替代传统的切削液冷却方案，避免切削液带来的设备清洁、废液处理等额外工作量，尤其适合桌面级设备放置在办公、教学场景下的使用需求。

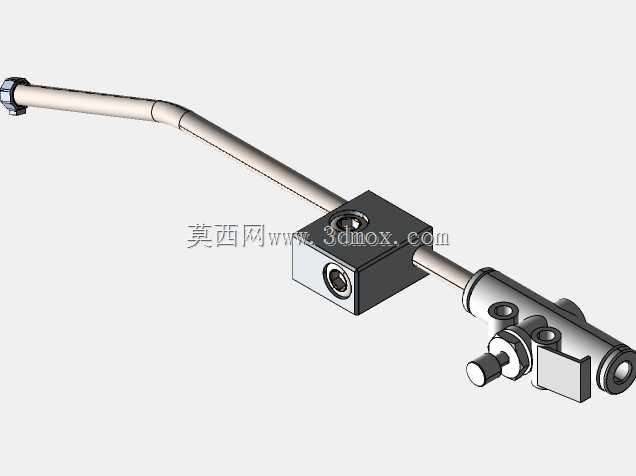

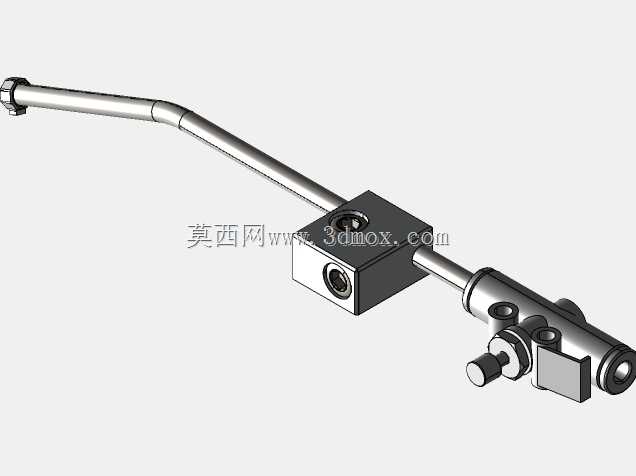

　　设计思路上，整套结构完全围绕小型设备的安装边界做适配，没有采用复杂的高压风机结构，而是依托设备原有气源接口或者小型低压气泵就能驱动，整体结构件全部采用标准化的快装连接设计，两个核心安装固定件采用SSCF-M4-10-AAS1002F-04规格的标准连接组件，不需要额外定制特殊规格的紧固件，用户拿到模型后可以直接通过3D打印或者小型铣床加工出结构件，快速完成组装。结构的出风口位置做了可调节角度的设计，操作人员可以根据不同的加工工件装夹位置、刀具长度，灵活调整气流的喷射角度，确保气流能够精准覆盖刀具切削点，不会因为工件装夹位置变化出现吹扫盲区。

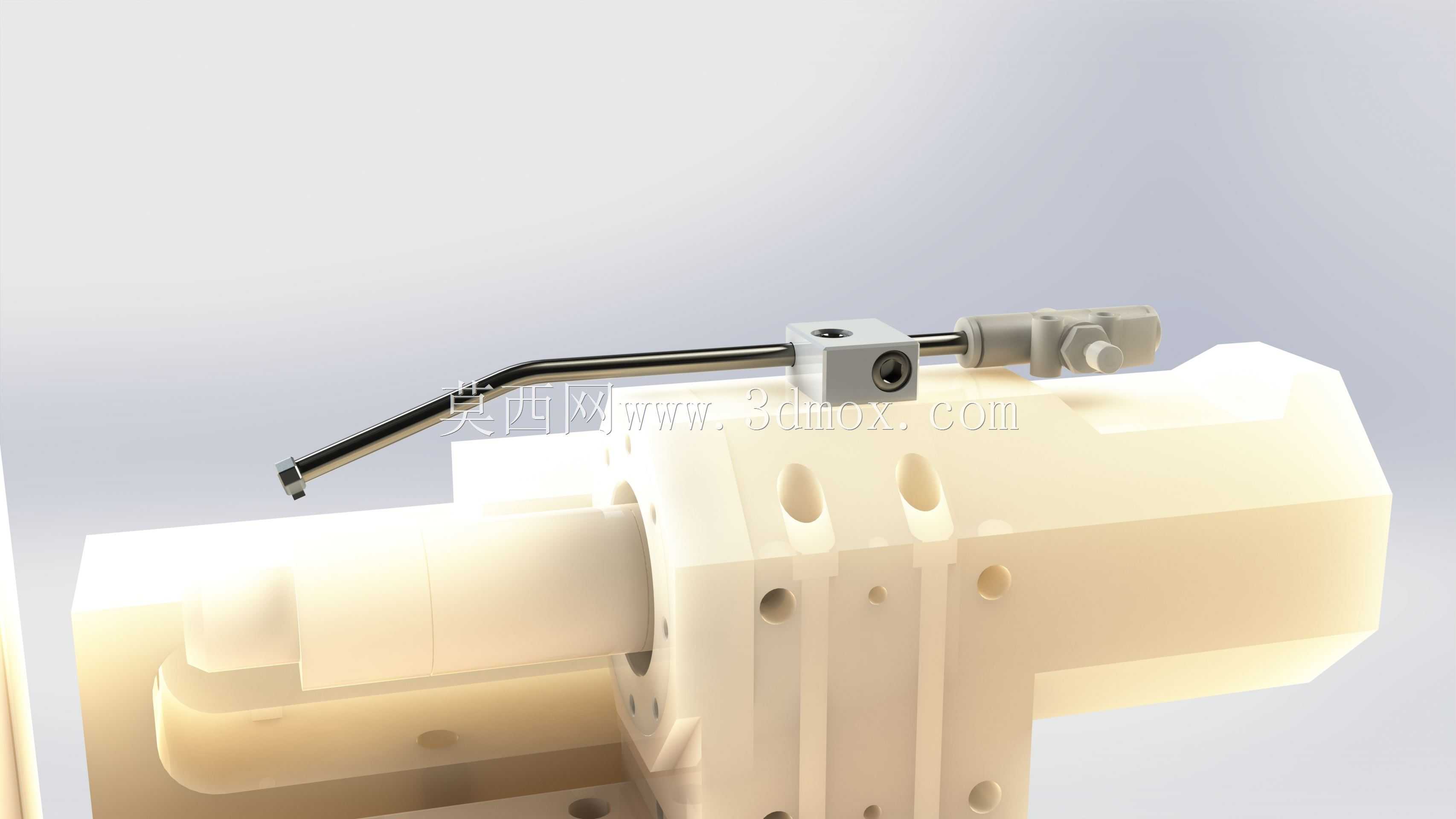

　　外形尺寸与安装边界方面，整套鼓风结构的安装完全依托Pocket NC V2-50 CHK设备原有主轴侧面的安装螺孔，不需要在设备床身上额外打孔或者加装外置支架，整体结构突出设备主体的尺寸控制在50mm以内，不会和五轴转台的运动行程产生干涉，即使是转台摆到最大倾斜角度的情况下，结构件也不会和工件、夹具发生碰撞。结构的气路接口采用标准的4mm快插接头，和常规桌面级设备配套的小型气泵、车间集中气源管路都能直接适配，不需要额外做转接头转换。气路内部做了平滑的导流结构，避免气流在结构内部产生紊流造成的风压损失，在0.2MPa的低压供气条件下，出风口的气流速度就能够满足铝件、塑料件加工过程中的切屑吹扫需求，不会因为风压过小导致切屑吹除不净，也不会因为风压过大造成小型工件装夹移位。

　　从实际使用的适配性来看，这套结构除了适配原厂的Pocket NC V2-50设备之外，对于其他结构尺寸相近的桌面级五轴、三轴小型CNC设备，只需要调整安装固定件的孔位尺寸，就可以快速移植使用，整体结构的建模过程中所有的安装配合面都预留了0.2mm的安装间隙，即使是采用FDM工艺3D打印的零件，也不需要做额外的打磨修配就能完成组装，非常适合个人DIY用户、小型教学实验室、创客空间这类场景下的设备改造使用。结构的整体重量控制在100g以内，安装在主轴侧面不会增加过多的主轴负载，不会对设备的动态加工精度造成额外影响，长时间运行也不会因为结构自重导致主轴定位偏移。
