贴片式轻触按键开关精密结构

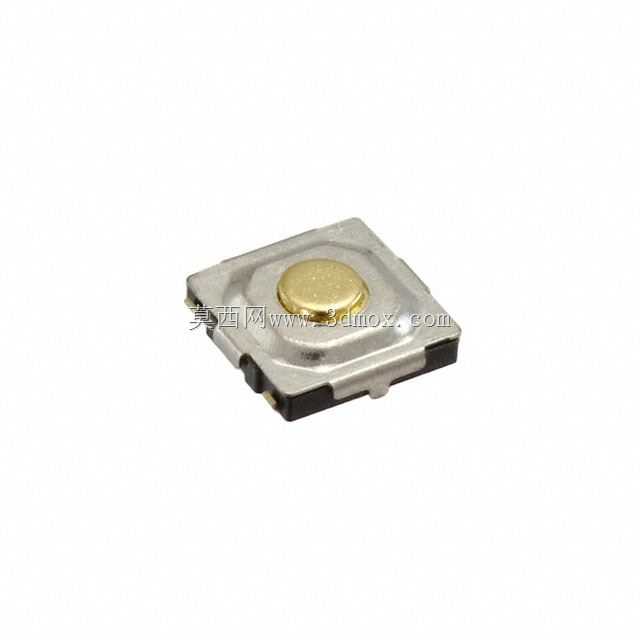

　　在消费电子、工业控制板卡和小型手持设备的结构堆叠里，输入类元件往往决定整机装配的良率与长期操作手感。这款方形贴片轻触开关采用顶部按压的包边金属壳方案，核心动作件为圆形金属弹片，外部以不锈钢拉深壳体包覆，底部四个贴装焊端沿本体两侧展开，适配标准表面贴装回流焊工艺。从板级布局角度看，这类元件不需要在印制板上开设避让通孔，焊盘完全布置在顶层铜箔面，能够显著简化双面贴装板的走线规划，尤其适合按键排布密集、板厚受限的遥控器、检测仪面板和小型控制模块。

　　实际选型时，首先要确认按压行程与操作力的匹配关系。顶部圆钮承接手指或硅胶按键的垂直载荷，金属弹片在受压越过临界点后快速下塌，形成瞬时导通；松开后弹片依靠自身弹性复位，触点断开。该动作属于SPST常开逻辑，未按下时两端子保持隔离，按下后回路接通，额定负载针对小信号回路设计，多用于MCU输入扫描、功能唤醒、菜单选择等低电流场景，不能直接承载电机、电磁阀等感性负载。结构工程师在堆叠时，需要在开关上方预留硅胶导柱或塑胶按键的行程间隙，既要保证按压到位时弹片能够可靠触发，也要避免外壳装配公差累积导致开关长期处于半压状态。

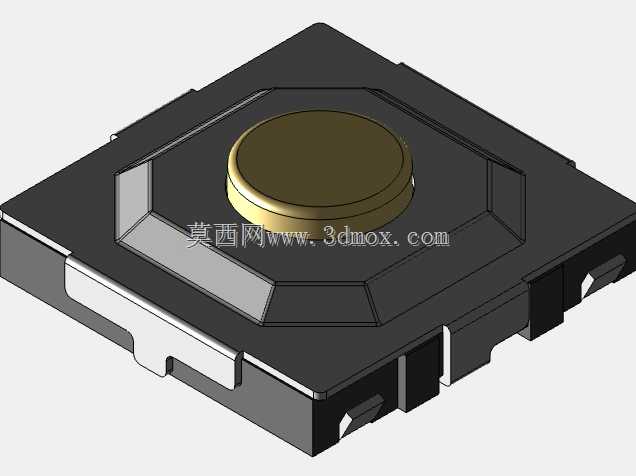

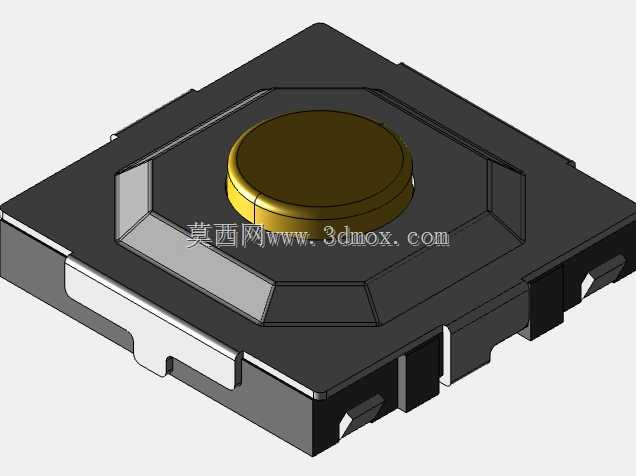

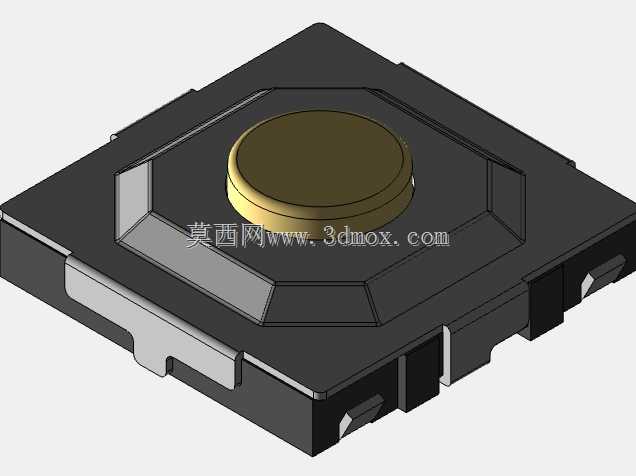

　　外形边界方面，方形金属外壳兼顾定位与防护。拉深壳体的四边将内部弹片和基座约束在固定区域，侧面伸出的焊端同时承担电气连接与机械锚固作用；回流焊后，四个焊点把本体牢牢固定在PCB表面，抗侧向推挤能力优于两脚小型按键。建模时需要重点还原焊端的外伸宽度、端部弯折弧度以及壳体底部与板面之间的 standoff 间隙，这个间隙会影响焊锡爬升形态和清洗后助焊剂残留的排出。顶部圆形按压区略高于金属壳平面，外围方形壳面则作为吸盘取件的平整承载面，贴片机吸嘴可以直接覆盖本体中心区域，高速贴装时不易发生偏吸。

　　从设计思路上看，包边金属壳并不只是简单外罩。它能够将按压时的局部载荷分散到更大的壳体区域，减少弹片偏载导致的手感不一致；同时金属外壳对内部触点形成一定的防尘屏蔽，降低日常使用中浮尘、纤维进入触点区的概率。基座部分采用耐高温工程塑胶，过回流焊时不会因高温发生翘曲，端子与塑胶之间的嵌装结构保证焊端共面度。三维建模过程中，应将金属壳、弹片、塑胶基座、焊端分图层管理，弹片的拱形曲面和预压状态要单独表达，方便后续做按键力曲线校核与外壳干涉检查。

　　安装边界的处理直接影响整机寿命。PCB焊盘推荐按照端子实际宽度和外伸长度绘制，焊盘内侧不要过度伸入本体下方，否则锡膏熔融后可能产生毛细爬升，渗入开关内部影响弹片动作。板上丝印框可略大于本体外形，供目检和返修对位，但丝印层不能压入焊盘。按键面到开关顶部圆钮之间要设置合理的压缩量：硅胶按键的导向柱直径应小于圆钮有效区域，边缘避免刮擦金属壳；若采用塑胶摇杆式传动，还要控制侧向分力，防止长期按压造成焊端疲劳。面板开孔位置与开关中心的同轴度需要在壳体设计阶段同步约束，偏置过大不仅会使手感发闷，还可能让载荷集中在弹片边缘。

　　在设备用途上，这类开关广泛出现在设置键、复位键、功能切换键等人工输入节点。工业手持终端中，它常被硅胶护套整体密封，配合面板薄膜实现防泼溅；家用控制器里，则通过长行程塑胶键把按压力传递到开关顶部。由于属于表面贴装元件，整板可一次性完成锡膏印刷、贴片和回流焊接，不需要后续手工插装，适合批量生产。结构评审时，还要关注开关周边元件高度：相邻电容、电阻不应高出壳体过多，以免吸嘴取件时干涉；靠近板边的位置要确认分板应力不会拉扯焊端。把这些外形、焊点、行程和传动关系在三维数模中完整表达后，结构工程师可以直接进行板框堆叠、按键行程模拟和装配干涉检查，减少打样阶段反复修改按键高度与PCB布局的工作量。
