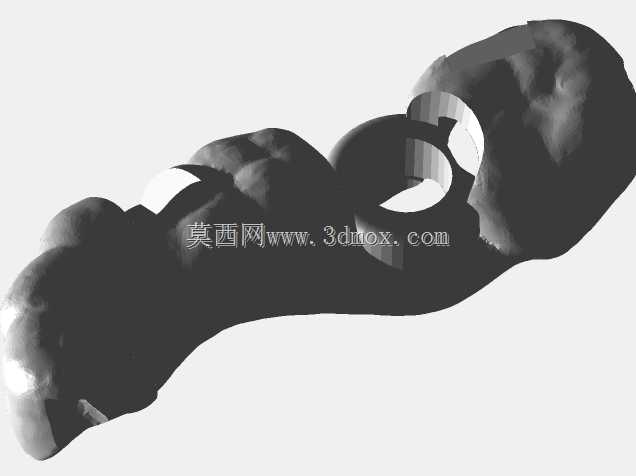

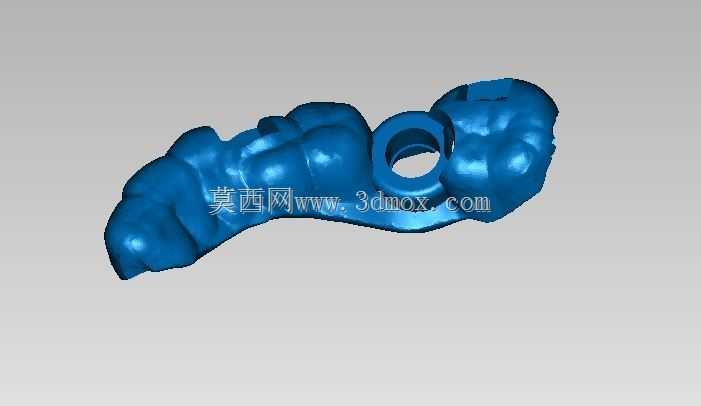

牙科种植手术定位导板三维结构

　　这款牙科手术定位导板的三维结构，核心服务于口腔种植手术的术中精准定位场景，是连接术前数字化设计方案与临床实际操作的关键实体工装。在口腔临床的实际作业流程中，种植手术的精度直接决定了术后修复效果与长期使用稳定性，传统手术操作依赖医师的临床经验判断植入位点、角度与深度，容易受患者口腔开口度、邻牙遮挡、术区视野受限等因素干扰，出现植入角度偏差、损伤邻牙牙根或下牙槽神经的风险，而这类导板的应用，能够将术前通过CBCT扫描、口内扫描获取的患者牙列、骨组织数据转化为实体限位结构，让种植窝洞预备的全程都在预设的路径约束下完成，大幅降低手术操作的经验依赖度。从结构设计逻辑来看，该导板采用与患者牙列表面完全贴合的支撑主体，

　　贴合面完全复刻患者天然牙列的咬合面、邻面外形轮廓，佩戴后能够与牙列形成稳定的卡抱限位，不会在术中出现移位、翘动的问题，支撑主体上预留的环形导向套结构，是整个导板的核心功能位，导向套的内孔直径与对应规格的种植备孔钻针外径匹配，能够严格约束钻针的进钻角度与深度，导向套的位置是术前根据患者骨密度、骨量分布、邻牙牙根位置、上颌窦或下牙槽神经的解剖位置反复校准确定的，确保备孔完成后种植体能够植入到骨量充足、无解剖风险的理想位置。从外形与安装边界来看，导板整体沿患者牙列的弧度延伸，覆盖需要进行种植操作的术区及相邻2-3颗天然牙的范围，整体厚度控制在1.5-2mm区间，既保证结构自身的刚性，不会在备孔过程中受钻针侧向力出现形变，

　　又不会过度占用口腔内的操作空间，避免影响患者开口度与医师的术中操作视野，导板的边缘做了圆钝过渡处理，佩戴时不会刺激患者口腔黏膜造成不适，导向套的上端面高出导板主体3mm左右，能够为钻针提供足够长度的导向支撑，避免钻针在进钻初期出现晃动偏移。在加工实现层面，这类导板通常采用医用级树脂材料通过五轴铣削加工成型，加工过程中需要严格控制导板贴合面的精度，确保与患者牙列的贴合间隙控制在0.1mm以内，避免佩戴时出现就位偏差，导向套内孔的同轴度、圆柱度公差需要控制在0.05mm以内，保证钻针在导向套内滑动顺畅无卡滞，同时不会因间隙过大导致角度偏差。在临床实际使用时，导板就位后需要通过邻牙间隙的固位结构进行临时固定，

　　确保备孔过程中导板与牙列的相对位置完全固定，备孔完成后即可拆除导板进行后续的种植体植入操作，整个备孔过程不需要反复透视确认位置，能够有效缩短手术时间，减少患者术中的创伤与术后反应，对于多颗牙缺失、全口牙缺失的种植病例，这类导板的应用价值更为突出，能够实现多颗种植体的平行植入，为后续的上部修复提供良好的就位基础。
