带中心孔弧形曲面连接垫片结构设计

　　在非标设备的曲面贴合装配场景中，常规平面垫片往往无法完全适配安装基面的弧度，容易出现贴合间隙、应力集中甚至连接松动的问题，这款带中心孔的弧形曲面连接构件，正是针对这类特殊安装需求设计的适配型连接件。从实际应用场景来看，这类构件常被用在曲面壳体拼接、弧形型材对接、异形工装夹具的定位紧固环节，比如轨道交通车辆的弧形蒙皮连接、风电叶片内部的曲面支撑件固定、医疗康复设备的弧形框架拼接，都需要这类能够完全贴合曲面基面的连接件来保证连接强度与密封性能。

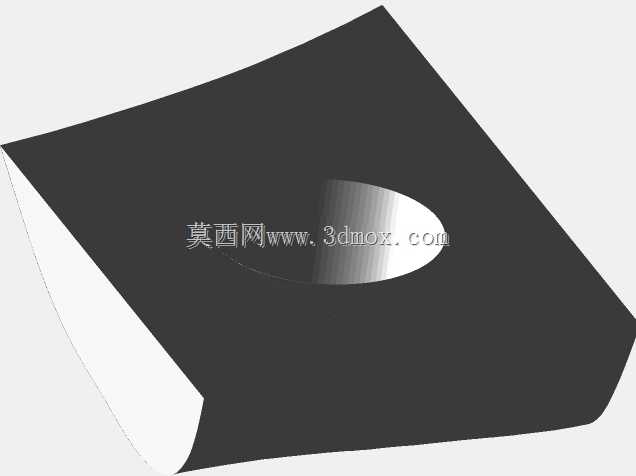

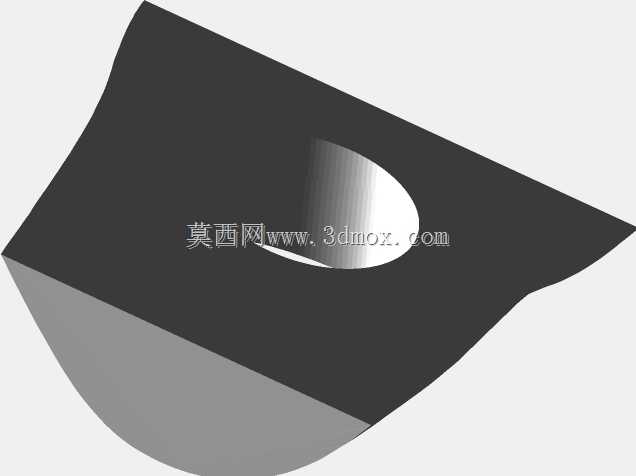

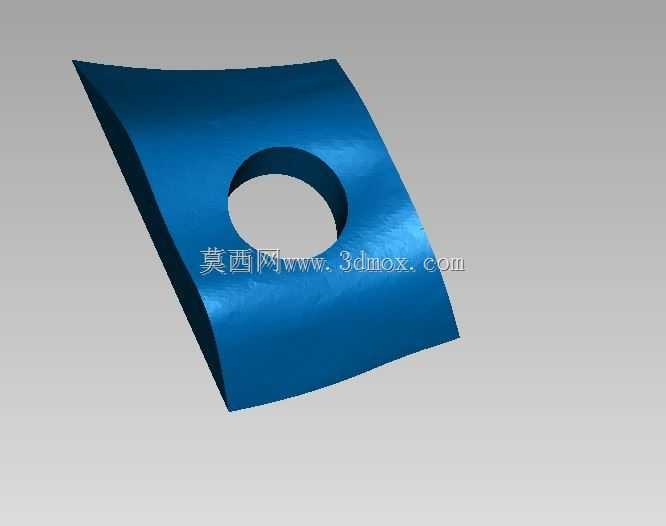

　　从功能特性上看，该构件整体采用双曲面弧面设计，上下两个安装面的曲率完全匹配对应安装基面的弧度，安装时能够实现面与面的完全贴合，避免了平面垫片在曲面安装时出现的点接触、线接触问题，有效分散连接螺栓的预紧力，防止局部应力过大造成的基面变形或者垫片压溃。中心开设的通孔为螺栓穿装孔，孔口做了微小的倒角处理，既可以避免螺栓穿装时刮伤螺纹，也能在螺栓预紧时让垫片受力更加均匀，不会因为孔口的锐边造成应力集中。构件的边缘做了圆滑过渡处理，没有尖锐的棱角，一方面可以避免安装过程中划伤操作人员，另一方面也能减少装配后边缘的应力集中点，提升构件的抗疲劳性能。

　　在设计思路上，这款构件没有采用常规的等厚度设计，而是根据安装位置的受力分布做了变厚度优化，在中心孔周围受力较大的区域适当增加了厚度，向边缘延伸的区域厚度逐步平缓过渡，既保证了核心受力区域的结构强度，又尽可能控制了构件的整体重量，对于有轻量化要求的设备场景尤为适用。曲面的曲率参数是经过反复匹配验证的，在建模过程中先提取对应安装基面的曲面点云数据，通过逆向拟合生成基准曲面，再以此为基础偏移生成垫片的上下两个安装面，保证安装后的贴合间隙控制在0.02mm以内，满足高精度装配的要求。中心孔的位置并非设置在构件的几何中心，而是根据实际安装时的螺栓受力点做了偏移调整，让螺栓预紧后整个垫片的受力更加均衡，不会出现一侧压得过紧、另一侧存在间隙的情况。

　　关于外形尺寸与安装边界，这款构件的整体轮廓为近似方形的弧面片体，对角线长度适配常用的M6-M8螺栓连接间距，安装时不需要在基面上开设过大的沉孔或者避让槽，只需要按照孔位加工对应的螺栓过孔即可完成装配。构件的整体厚度控制在适配常规螺栓预紧力的范围内，安装后不会突出安装基面过多，不会影响周边其他零部件的装配空间。需要注意的是，由于该构件为曲面适配型零件，安装时需要确认曲面的朝向与安装基面的曲率方向一致，反向安装会出现完全无法贴合的情况；在螺栓预紧过程中需要采用对角分步拧紧的方式，避免单侧受力过大造成垫片移位或者基面变形。这类曲面连接件相比常规平面垫片，能够大幅提升曲面连接位置的连接可靠性，减少后期使用过程中因为连接松动造成的设备故障，在各类有曲面装配需求的机械设备、工装夹具、特种结构中都有很高的应用价值。建模过程中对曲面的连续性做了严格控制，整个安装面为G2连续曲面，没有曲率突变的位置，保证了贴合时的接触均匀性，也为后续的数控加工或者3D打印提供了合格的模型基础，不会出现曲面破面、加工过切等问题。
