适用于硅胶灌注的3D打印蛋壳结构件

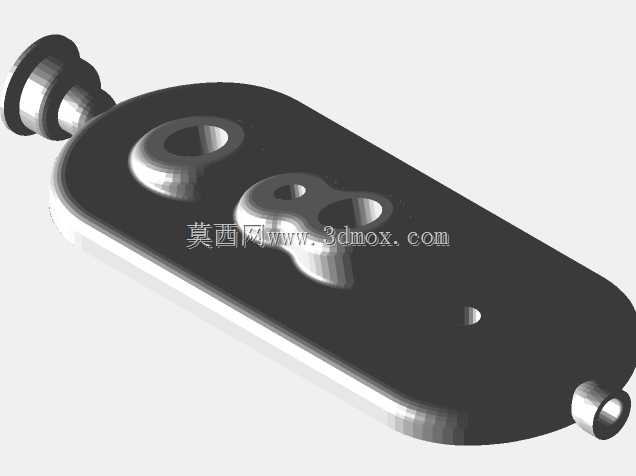

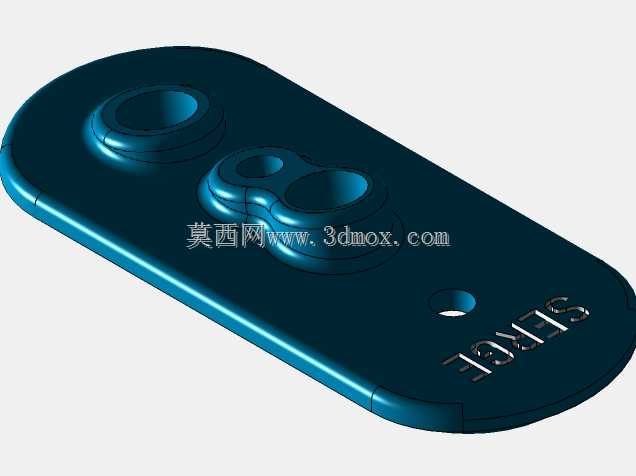

　　在通讯终端配件的小批量试制环节，这类薄壳结构的验证件往往承担着工艺路径摸索的核心作用，区别于常规直接打印成品功能件的思路，该结构采用蛋壳式的薄壁打印思路，先成型出具备完整型腔的中空壳体作为母模，待打印完成后再向壳体内腔注入液态硅胶，待硅胶完全固化后即可得到具备软质缓冲层的复合结构配件，这种工艺路径大幅降低了小批量定制通讯配件的开模成本，尤其适合单批次几十件级别的定制化配件生产场景。从结构设计逻辑来看，该壳体整体采用长圆形的轮廓造型，边缘做了等半径的圆角过渡，避免3D打印过程中出现应力集中导致的翘曲变形，同时也能减少后期硅胶灌注时的流道死角，保证硅胶填充过程中无气泡残留。壳体上表面设置的两组沉台孔位，

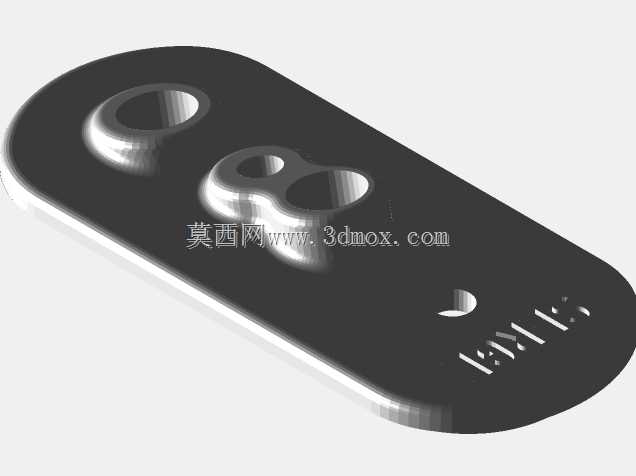

　　分别对应通讯终端的功能按键安装位与镜头避让位，沉台的深度经过精确计算，刚好匹配标准配件的安装公差，不需要后期二次铣削加工即可直接完成配件装配。壳体表面预留的微型定位孔，是用于打印过程中与打印平台的支撑定位，同时也可作为后期硅胶灌注时的排气孔使用，灌注时通过该孔观察硅胶的填充进度，当孔位溢出连续硅胶时即可判定型腔已完全填满。壳体端部的反向蚀刻标识，在打印时通过层厚差直接成型，不需要后期激光雕刻即可呈现清晰的标识效果，标识的凸起高度控制在0.2mm，既保证触摸时的辨识度，又不会影响壳体整体的装配间隙。从安装边界来看，该壳体的整体壁厚均匀控制在1.2mm，这个厚度既能够保证3D打印过程中壳体的结构强度，

　　不会在取件或灌注过程中出现壳体破裂的问题，同时又不会因为壁厚过大导致打印时间过长、材料浪费的问题。壳体的内腔轮廓与最终需要的硅胶外轮廓完全一致，打印时采用PLA材质即可满足需求，待硅胶固化后可通过加热或溶剂溶解的方式去除外层的蛋壳壳体，得到完整的硅胶配件，也可以根据使用需求保留外层的硬质打印壳，形成外硬内软的复合防护结构，这类结构在手持通讯终端的防摔配件试制中应用十分广泛。在实际打印过程中，该结构不需要添加过多的支撑结构，除了底部与平台接触的位置需要添加薄层易剥离支撑外，其余孔位与沉台都可通过调整打印角度实现无支撑打印，大幅降低了后期支撑去除的工作量，也避免了支撑去除过程中对壳体表面质量的损伤。壳体的平面度控制在0.1mm以内，

　　能够保证与通讯终端主体的贴合度，不会出现装配后缝隙不均的问题。在硅胶灌注环节，该蛋壳结构可承受0.3MPa以内的灌注压力，不会出现壳体胀裂的问题，常规的室温硫化硅胶都可适配该灌注工艺，不需要额外制作耐压灌注工装，对于结构工程师验证软质配件的手感、装配间隙、防护性能来说，这种工艺路径比传统的开模试制周期缩短70%以上，成本仅为开模试制的十分之一左右。在日常的结构验证工作中，这类蛋壳式打印结构还可用于复杂曲面零件的失蜡铸造、软胶配件的快速翻模等场景，只需要根据实际灌注材料的特性调整壳体壁厚与打印参数，即可适配不同的工艺需求。该结构的设计充分考虑了3D打印工艺的成型特性，没有出现传统机加工结构中常见的直角、不等壁厚等不利于3D打印的结构特征，所有的转角都做了适配打印工艺的圆角处理，所有的孔位都设计为自支撑的锥形结构，打印成功率能够达到95%以上，即使是入门级的FDM打印机也能够完成该结构的打印，不需要工业级的打印设备即可完成试制工作。在通讯配件的定制化开发中，这类结构能够快速响应客户的定制需求，从三维模型调整到打印出灌注完成的成品，整个过程可在24小时内完成，能够满足客户快速打样验证的需求，避免了传统开模流程中漫长的等待周期与高额的开模成本，尤其适合小众定制款通讯配件、专用通讯设备的防护配件开发场景。
