通讯设备用带槽径向孔小主轴结构设计

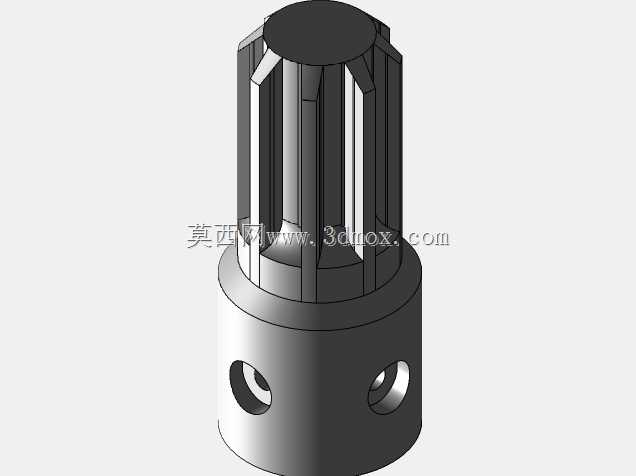

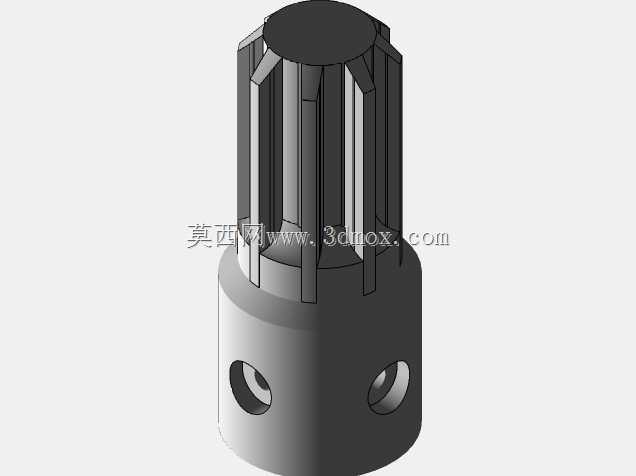

　　在小型通讯终端的内部传动链路里，这类小主轴属于核心的运动传递构件，主要承担旋转扭矩传输、部件定位支撑的作用，常见于手持通讯设备的翻盖转轴模块、伸缩天线传动组、小型调谐机构的动力输出端，区别于普通大负载工业主轴，这类小主轴的设计核心是在极小的安装空间内兼顾传动刚性、转动顺滑度与装配便捷性，适配消费类通讯产品紧凑化、轻量化的设计要求。从结构细节来看，该轴件主体采用阶梯轴构型，上部开设多道轴向通槽，这类槽结构并非减重设计，实际是为了配合设备内部的弹性卡爪实现周向滑动限位，让轴件在轴向滑移过程中不会发生周向偏转，保证传动相位的精准度，避免通讯设备内部调谐、对位机构出现错位故障；下部轴段设置两个径向贯通的小孔，孔位沿轴的径向对称分布，

　　主要用于穿装圆柱销，实现轴与端部传动轮、拨叉部件的刚性连接，相比过盈压装的连接方式，销连接的装拆难度更低，也能在设备受到意外冲击时通过销的剪切变形保护其他贵重传动部件，降低售后维修的替换成本。设计这类小主轴时，首先要匹配安装腔体的边界尺寸，下部大直径轴段需要和腔体内部的含油轴承衬套配合，配合公差选取基孔制间隙配合，间隙控制在0.01-0.02mm区间，既保证轴转动时无卡滞，又能控制径向窜动量在0.03mm以内，避免因轴晃动导致通讯部件接触不良；上部带槽轴段的外径要小于下部轴段，形成的轴肩可以作为轴向安装的定位面，抵靠在轴承衬套的端面上，控制轴的轴向窜动间隙，不需要额外加装轴用挡圈，进一步压缩轴向安装所需的空间。

　　轴向槽的宽度设计需要匹配卡爪的厚度，槽的侧壁粗糙度要达到Ra1.6以上，减少槽与卡爪相对滑动时的摩擦阻力，让设备操作时的阻尼感均匀一致，不会出现卡顿、松垮的手感；径向销孔的位置要距离轴肩端面有足够的距离，避免销孔边缘的应力集中导致轴件在反复正反转传动时出现断裂，孔的直径选取为轴径的1/5左右，既保证销的连接强度，又不会过度削弱轴的整体刚性。实际应用场景中，这类小主轴的工作转速普遍不高，大多在每分钟几十转到几百转区间，传递的扭矩也在1N·m以内，但对转动的同轴度要求较高，因为通讯设备内部的信号接触部件对位置偏差非常敏感，轴的同轴度误差超过0.05mm就可能导致信号接触不稳定、调谐精度下降的问题，

　　所以建模时需要严格控制各轴段的同轴度公差，径向销孔的轴线要与主轴轴线垂直相交，避免穿装销后出现轴件偏斜的问题。选材方面，这类轴件一般选用易切削不锈钢材质，既可以满足消费类产品的防锈要求，不需要额外做表面镀层处理，又能保证足够的耐磨性，长期使用后轴与轴承配合的位置不会出现过度磨损导致间隙变大；如果是对重量要求更严苛的场景，也可以选用高强度铝合金做硬质阳极氧化处理，表面硬度可以达到HV400以上，耐磨性能接近不锈钢，重量能降低60%左右，但成本会有一定幅度的上升。装配流程上，需要先将含油轴承衬套压入设备腔体的安装孔内，再将小主轴从衬套一端穿入，让轴肩抵靠在衬套端面，之后对准轴上的径向销孔与传动部件的安装孔，穿入固定销并做防松处理，最后将上部的卡爪卡入轴向槽内，手动转动轴件检查是否有卡滞、窜动超差的问题，确认阻尼均匀后再完成后续部件的装配。这类小主轴的结构看似简单，但每一处尺寸、结构的设计都直接影响通讯设备的操作手感与使用寿命，建模过程中需要充分考虑实际装配的工艺性，避免出现无法加工、装配干涉的问题，比如轴向槽的底部要设计退刀结构，方便铣削加工时刀具退出，轴段的所有棱角都要做小倒角处理，既可以去除加工毛刺，也能避免装配时锋利的棱角刮伤轴承衬套、密封件等周边部件。
