网纹滚花空心滚轮结构设计

　　日常做非标输送、手动进给机构设计时，经常会遇到需要增大接触面摩擦力的滚轮需求，这款网纹滚花空心滚轮就是针对这类场景做的结构设计。先从实际应用场景说起，这类滚花滚轮最常出现在小型线材牵引设备、手动调节旋钮机构、3D打印机耗材进给组件、桌面级工装夹具的送料单元里，核心作用是通过外表面的凸起纹路咬入接触的工件或者耗材表面，避免传动过程中出现打滑空转的问题，相比光面滚轮，同等正压力下它能提供的静摩擦力能提升3倍以上，完全能满足小载荷下的精准进给需求。

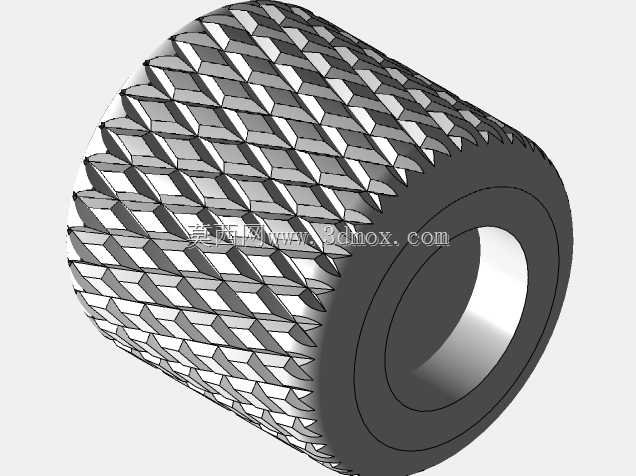

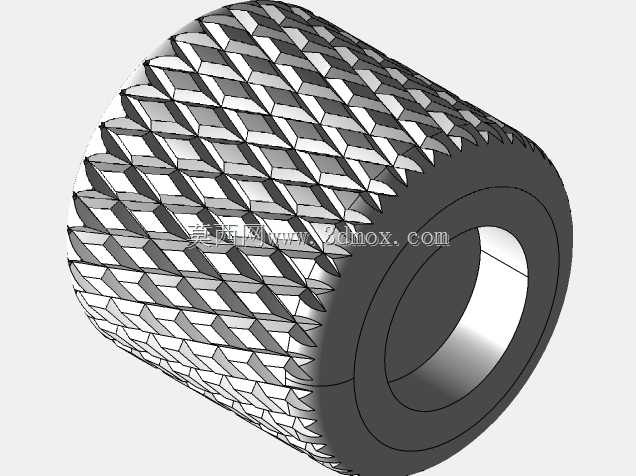

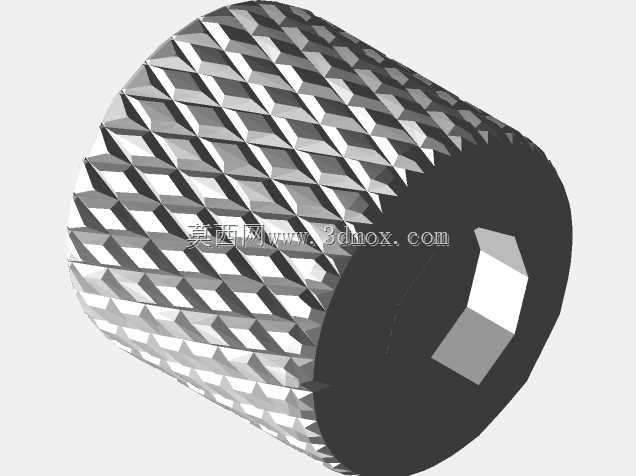

　　从功能特性来看，这款滚轮采用中空通孔设计，并非实心轴结构，安装时可以直接穿入固定心轴，两端搭配滑动轴承或者含油衬套就能实现自由转动，不需要额外做轴肩定位的复杂结构，整体装配难度很低。外表面采用的是交叉网纹滚花结构，齿形为菱形凸起，纹路的凸起高度控制在0.3-0.5mm区间，既不会因为齿太尖锐刮伤接触的软质工件表面，比如尼龙线材、薄铝片这类常见接触件，也不会因为齿高不足导致摩擦力不够。滚花的纹路走向采用45度交叉排布，不管滚轮正转还是反转，接触面上的咬合点分布都是均匀的，不会出现单向转动时摩擦力波动的问题，转动过程中的传动稳定性比直纹滚花好很多，不会出现轴向窜动的倾向。

　　设计思路上，做这个结构的时候首先考虑的是轻量化需求，空心结构相比同尺寸实心滚轮重量能降低60%左右，对于手动调节的机构来说，操作时的转动惯量更小，调节手感更轻盈，不会出现转动过冲的问题。其次是加工工艺的适配性，外圆的滚花结构可以直接在车床上用滚花刀一次加工成型，不需要后续二次铣削或者蚀刻，加工效率很高，适合小批量零件的快速打样，也适配3D打印的成型工艺，用尼龙材料打印的时候，纹路部分不需要额外添加支撑，打印完成后只需要简单去除毛边就能直接使用，和图中提到的尼龙打印适配性很好。内孔的尺寸公差按照H7级精度设计，和标准的6mm、8mm心轴都能实现间隙配合，装配时不需要额外修配，两端的内孔边缘做了0.2mm的倒角，既可以去除加工毛刺，也能方便安装时轴承或者衬套的压入，不会出现衬套压入时切边的问题。

　　再说到外形尺寸与安装边界，这款滚轮的外径设计为20mm，轴向宽度15mm，内孔直径8mm，整体尺寸非常紧凑，适合安装在空间受限的小型机构里。安装时需要注意的边界条件是，心轴的伸出长度至少要比滚轮宽度多4mm，用来两端固定衬套或者卡簧，滚轮外圆和周边安装板的间隙至少要留1mm，避免转动过程中滚花齿刮蹭到安装板表面。如果是用在送料机构里，配对的压轮最好采用聚氨酯材质的光面轮，不要用同样的滚花轮，避免两个硬齿面接触导致咬合磨损，压轮的正压力控制在5-10N区间就足够提供所需的摩擦力，不需要过大的压力导致滚轮轴变形。另外滚花部分的表面不需要做额外的抛光或者镀层处理，保持加工后的原始粗糙度反而能提升摩擦力，如果是用在潮湿环境里，可以做发黑防锈处理，不会影响纹路的咬合性能。

　　实际选型的时候要注意，这款滚轮的额定径向载荷在50N以内，适合轻载荷的进给、调节场景，不能用在大载荷的起重、重载输送场景里，否则会出现滚花齿崩裂或者内孔磨损过快的问题。如果是用于3D打印耗材进给，建议选用尼龙或者PETG材料打印，不要用PLA材料，PLA的脆性较大，滚花齿在持续咬合耗材的过程中容易出现崩齿，尼龙材料的韧性更好，齿形的耐用度更高，连续工作寿命能达到200小时以上。如果是用于金属设备的调节旋钮，可以直接用铝合金棒料车削加工，表面做阳极氧化处理，既能提升耐磨性能，外观质感也更好。
