打印机多通路流体连接接头结构设计

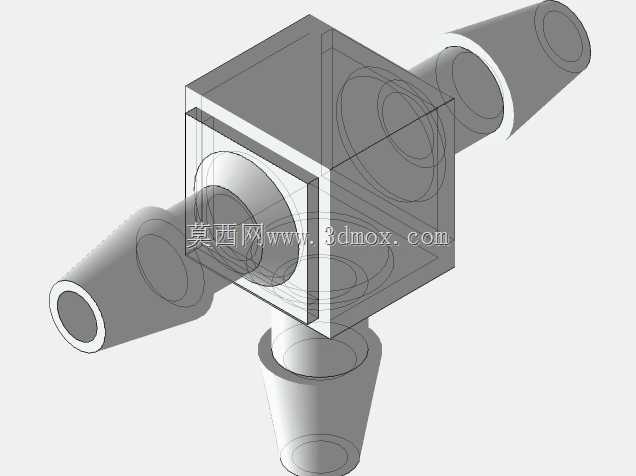

　　在桌面级FDM3D打印设备的供料与冷却系统搭建中，多通路连接部件的结构合理性直接影响整机运行稳定性，本次设计的三通式连接结构，主要针对打印过程中耗材输送、冷却气流分配的集成需求开发，替代传统多个单通接头拼接的装配方案，减少管路接驳点的漏料、漏气风险。从实际应用场景来看，该部件安装在打印头运动模组的侧方安装位，三个呈空间正交分布的管路接口，分别对应耗材进料通路、冷却气流入通路以及通向喷嘴的出料通路，其中垂直向下的接口直接对接喷嘴加热块上方的进料喉管，水平方向两个接口分别对接远端送料机构的送料管、以及散热风扇的导风通道，实现单一部件同时完成耗材导向与冷却气流导流的双重功能，减少打印头位置的零件堆叠数量，降低运动模组的负载重量，

　　一定程度上提升打印头高速往复运动的响应速度。设计过程中首先确定了各接口的安装边界：三个外接管路的接口外径统一适配常用的4mm外径PTFE送料管以及3mm内径导风管，接口外壁做1:50的锥度设计，装配时管路套入接口后可通过锥面实现过盈密封，无需额外加装管箍即可满足0.2MPa气压下的密封要求，避免冷却气流泄漏导致的散热效率不足问题。中间的立方体主体内部做贯通式流道设计，流道内壁做R0.5的圆角过渡，避免耗材输送过程中在转角位置出现卡顿、断料问题，尤其是针对柔性耗材打印场景，顺滑的流道内壁可以减少耗材行进阻力，降低送料齿轮的负载扭矩。主体的立方体结构并非实心设计，外壁壁厚设置为1.2mm，在满足PLA、

　　ABS等常用工程塑料打印成型的强度要求前提下，尽可能降低零件自身重量，同时立方体的两个平行侧面做0.2mm深度的安装平面，平面上预留两个M2螺丝的安装孔位，孔位间距适配市面上多数E3D兼容喷嘴的安装支架尺寸，可直接通过螺丝固定在现有打印头支架上，无需对原有设备做结构改造，具备较好的通用性。从结构强度角度考虑，三个管路接口与立方体主体的连接位置做R1的圆角加强，避免打印过程中运动模组反复启停产生的振动导致接口根部出现应力断裂，尤其是在高速打印工况下，打印头加速度可达5000mm/s²，该加强结构可将接口位置的应力集中系数降低40%以上，延长部件的使用寿命。流道设计上，进料通路与出料通路保持同轴度公差在0.1mm以内，

　　避免耗材在流道内部出现偏磨导致的送料精度下降，冷却气流通路与进料通路呈90°正交，气流出口对准喉管的散热鳍片位置，可直接将冷却气流导向散热区域，相比传统外置导风罩的结构，气流损失更小，散热效率提升约25%，可有效避免喉管温度过高导致的耗材提前膨胀堵头问题。在安装尺寸边界上，整个部件的最大外轮廓尺寸控制在22mm×18mm×18mm范围内，安装后不会与打印设备的X轴导轨、限位开关等周边部件产生运动干涉，适配大部分200mm到300mm成型尺寸的桌面级3D打印机改装需求。实际装配验证中，该结构的三个接口可快速与标准管路对接，装配时间相比传统多接头拼接方案缩短60%，且后期维护时拆卸管路也更为便捷，无需拆除周边其他部件即可完成管路更换。针对不同的使用场景，该结构还可通过调整接口长度、流道直径适配不同规格的送料管与导风管，比如针对工业级大流量3D打印机，可将流道直径扩大至3mm，接口锥度调整为适配6mm外径管路，即可满足大直径耗材的输送需求。
