V8发动机摇臂轴总成结构三维设计

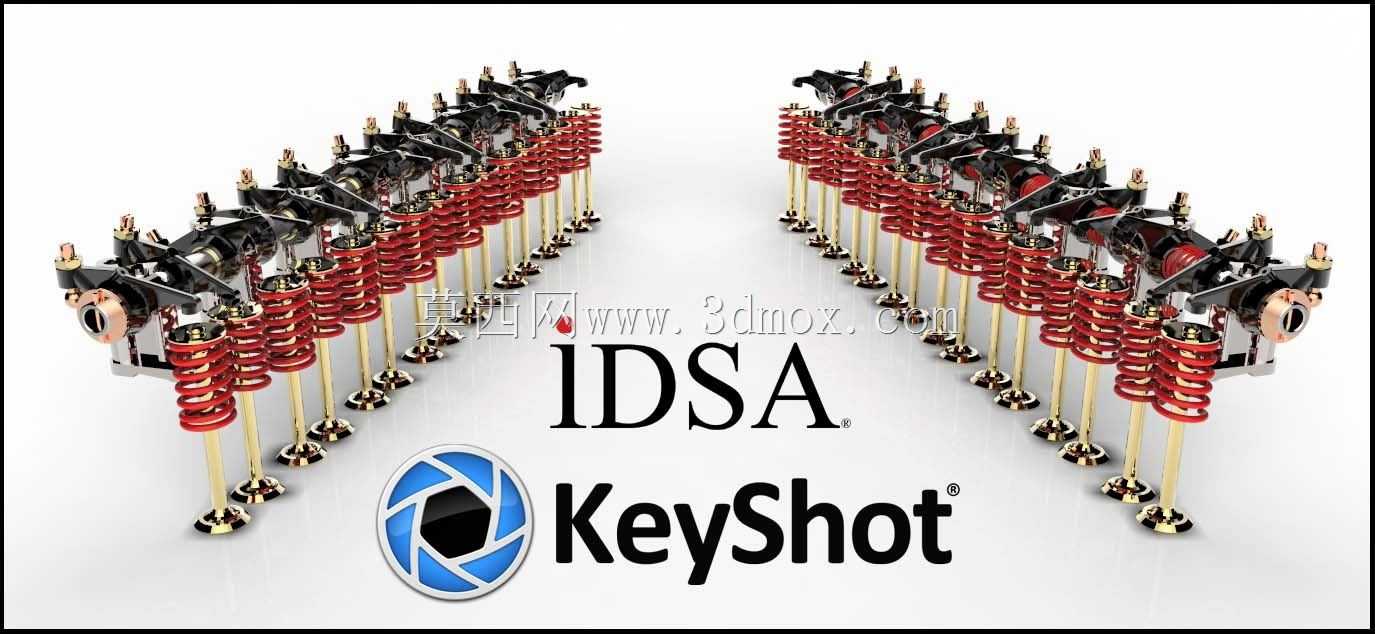

　　这套V型八缸发动机摇臂轴总成的三维结构，完整还原了大排量V型动力单元配气机构的核心排布逻辑，在做结构还原的时候，首先要匹配V型气缸的夹角布局，两列摇臂组件沿缸盖夹角对称分布，每列对应四个气缸的进排气门驱动位，所有摇臂的支点同轴度、摇臂与气门杆端的接触对位精度，都直接决定配气相位的执行误差。从实际装车场景来看，这类摇臂轴总成主要承担凸轮轴驱动力的传递作用，把凸轮型线的升程变化转化为气门的往复开闭动作，每一组摇臂都对应单个气缸的进气或排气门，轴体本身除了作为摇臂的摆动支点，还集成了润滑油道的通路，机油通过轴身的径向油孔持续输送到摇臂衬套位置，降低高转速下的摆动摩擦损耗。在结构设计层面，首先要确定摇臂的杠杆比，

　　这个参数直接匹配凸轮升程与气门实际升程的对应关系，杠杆比过大容易导致气门落座冲击加剧，过小则无法满足发动机高转速工况下的进气充量需求，同时摇臂与气门接触的端面要设计成适配气门杆微量摆动的弧面，避免工作过程中出现偏磨导致的气门密封失效。摇臂轴的安装边界需要严格匹配缸盖顶面的安装座孔位，轴体的轴向定位通过缸盖上的定位卡板实现，相邻摇臂之间设置限位隔套，避免高转速运转下摇臂出现轴向窜动，干扰相邻气门的正常动作；每一组摇臂配套的复位弹簧，刚度参数需要匹配气门弹簧的回位特性，保证凸轮转过基圆位置时，摇臂能始终贴合凸轮型面，不会出现飞脱导致的配气相位错乱。从装配逻辑来看，摇臂轴总成属于缸盖总成的预装组件，在缸盖分装线上会先将摇臂、隔套、

　　弹簧预装到轴体上形成整体模块，再整体吊装到缸盖对应的安装位置，这种模块化设计能大幅提升总装线的装配效率，也便于后期售后维护时整体拆检配气机构。在做结构校核的时候，需要重点验证几个关键尺寸：一是摇臂摆动到最大升程位置时，与缸盖燃烧室上方的避让槽的安全间隙，避免活塞上行到上止点时与气门发生碰撞；二是摇臂轴的支撑跨距，跨距过大会导致轴体在高转速下出现挠曲变形，直接影响所有气缸的配气一致性；三是弹簧的安装预紧长度，预紧力不足会导致摇臂工作时出现异响，预紧力过大则会额外增加凸轮轴的驱动阻力，拉低发动机的机械效率。这套结构的排布完全遵循V8发动机的点火顺序做相位匹配，两列摇臂的动作时序错开90度曲轴转角，保证各缸的进排气动作交替平稳，

　　不会出现排气干涉或者进气抢气的问题，在做三维结构还原的时候，每一个铰接位的配合间隙、弹簧的并圈长度、摇臂的摆动行程都做了等比例还原，能够直观呈现大排量V型发动机配气机构的工作逻辑，也可以作为配气机构结构教学、改装方案验证的参考载体，帮助结构设计人员快速理解多缸发动机摇臂轴组件的布局要点与安装约束。
