CFM56大涵道比航空涡扇发动机结构

　　在民用窄体客机动力领域，CFM56系列涡扇发动机是服役范围最广的动力单元之一，其三维结构模型的搭建核心是还原真实装机状态下的各部件配合关系，为航空维修教学、动力系统原理演示、结构改装验证提供直观的三维参照。从实际应用场景来看，这类模型常被用于机务培训中心的结构拆解教学，帮助新入职机务人员快速掌握发动机外部管路走向、核心机内部流道布局、叶片排列逻辑，避免实机拆解过程中出现操作失误；同时在航空类院校的发动机原理课程中，可配合流体仿真软件演示进气、压缩、燃烧、做功的完整循环过程，让抽象的热力学原理对应到实体结构上。

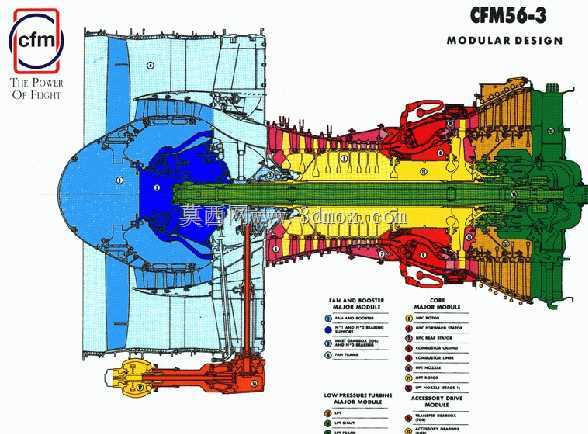

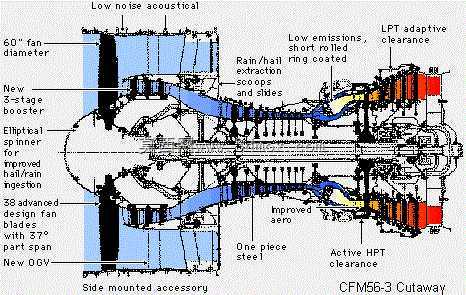

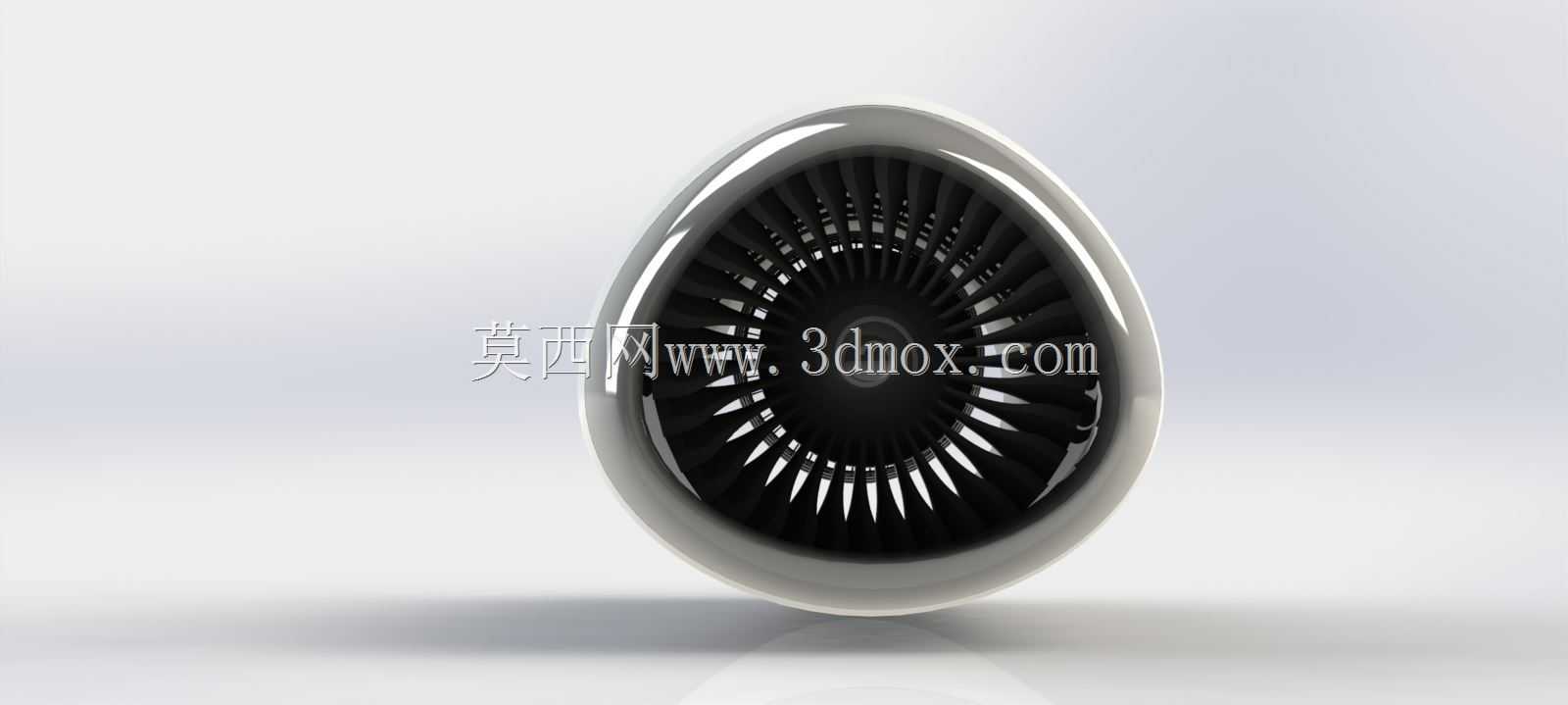

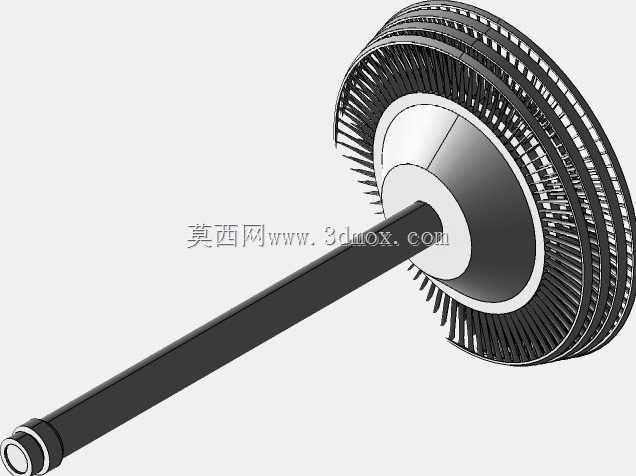

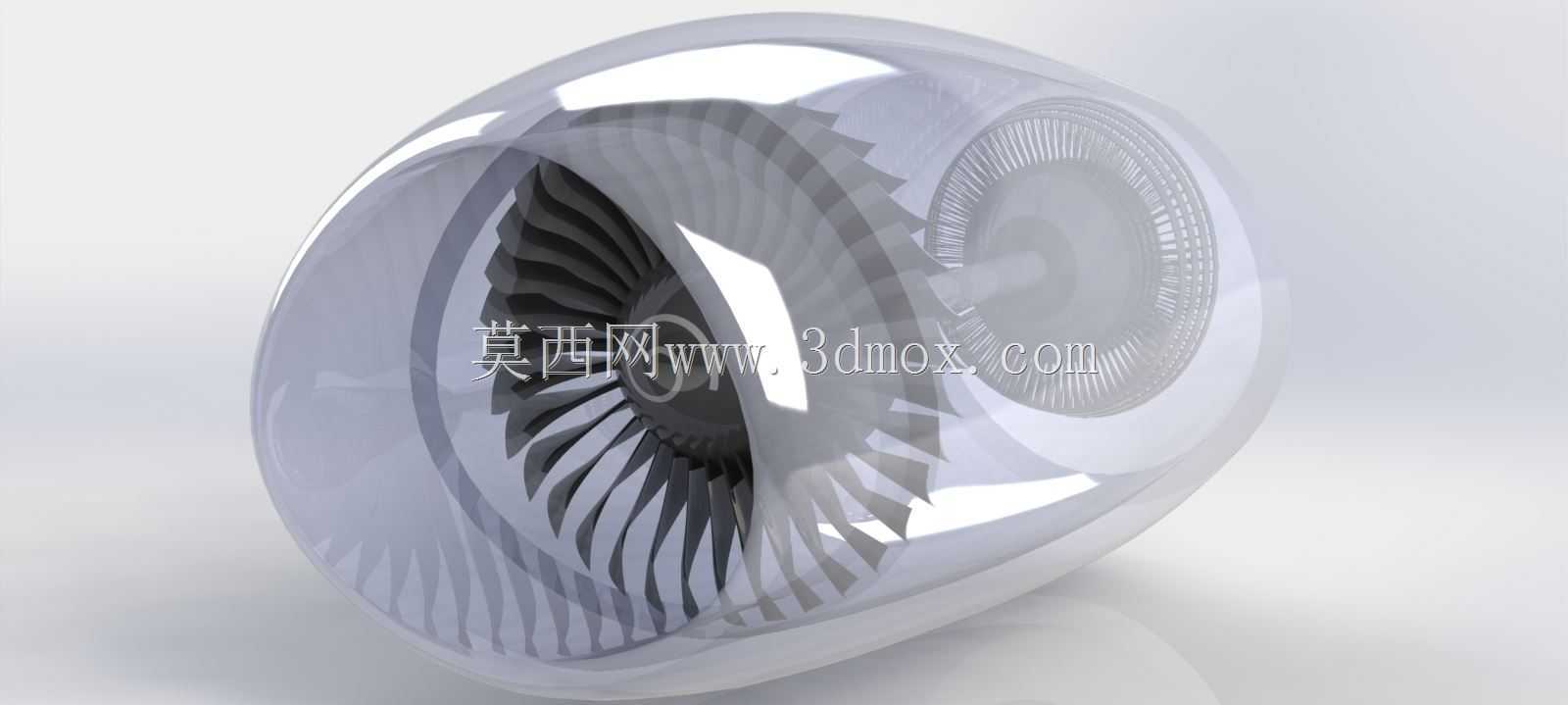

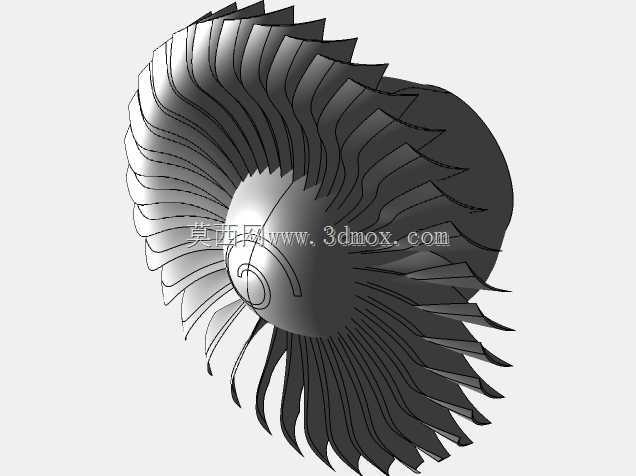

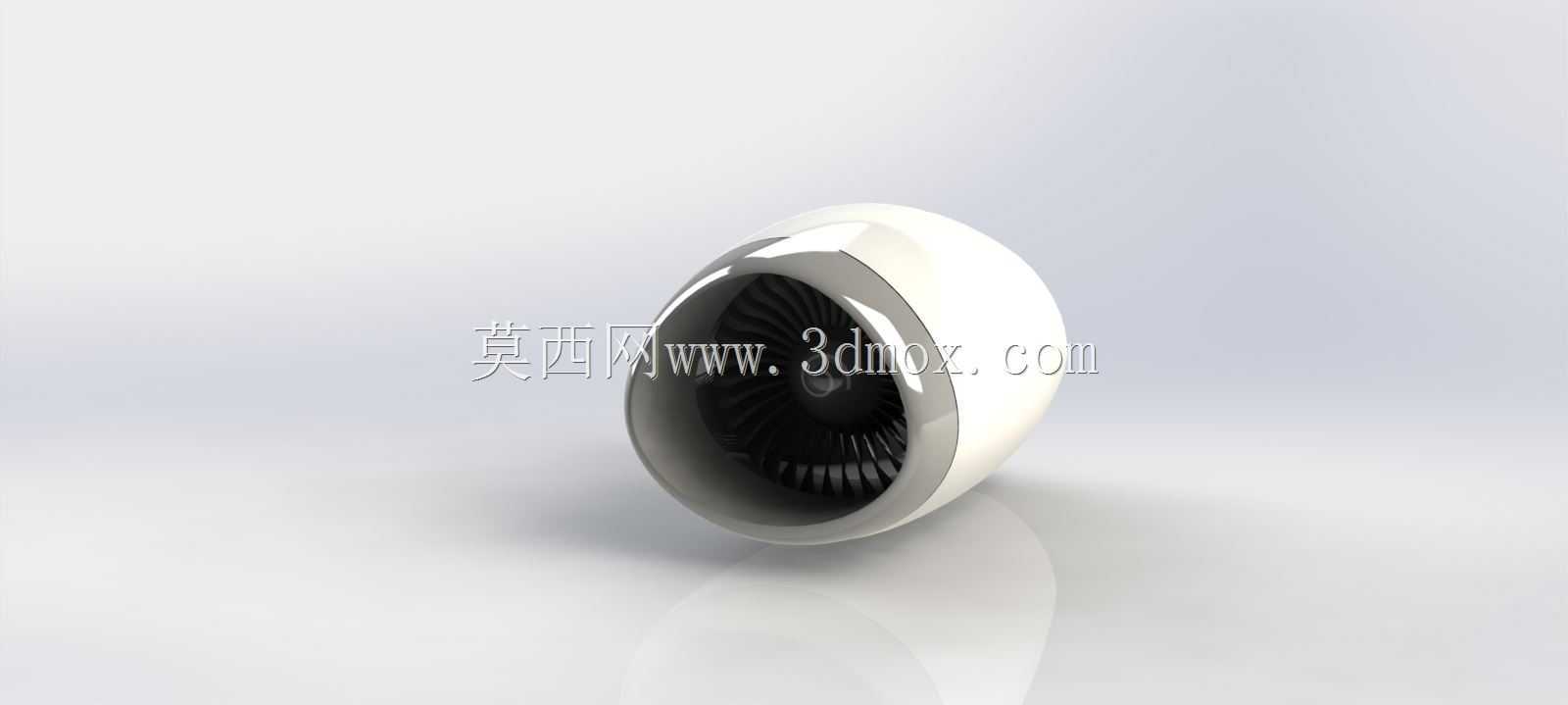

　　从功能特性来看，该模型还原了大涵道比涡扇的典型结构：前部大尺寸风扇叶片是外涵道气流的主要做功部件，叶片采用宽弦设计，前缘后掠角度经过气动优化，能在亚音速飞行状态下降低激波阻力，提升推进效率；风扇后部的增压级叶片负责对内涵道进气进行初步加压，之后气流进入高压压气机完成多级压缩，高压压气机的叶片逐级缩短，轮盘直径逐级缩小，匹配压缩过程中气流压力升高、体积减小的流动特性。燃烧室采用环形结构设计，模型还原了燃烧室头部的燃油喷嘴安装位、火焰筒壁面的冷却气孔布局，这些细节直接对应实际工作中燃油雾化掺混、壁面温度控制的工程需求，避免局部过热导致火焰筒烧蚀。高压涡轮与高压压气机通过同轴连接，高温燃气冲击高压涡轮叶片带动压气机持续运转，低压涡轮则通过另一根轴连接前部风扇，驱动外涵道气流产生主要推力，双转子的结构布局能让高低压转子在不同工况下保持最优转速，提升发动机在不同飞行高度、推力需求下的运行效率。

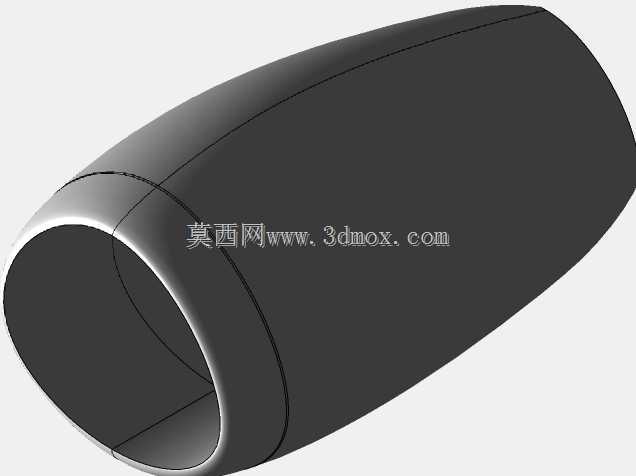

　　设计思路上，该模型优先保证各部件的装配边界准确：进气道整流罩采用椭球形流线型设计，与风扇机匣的对接止口位置、安装边的螺栓孔位布局都参照实机安装尺寸还原，保证整流罩安装后与机匣同轴度偏差控制在工程允许范围内，避免飞行过程中出现气流扰动引发的振动。风扇机匣外部的附件安装座位置也做了对应还原，包括燃油管路固定卡箍位、传感器安装座、引气管道接口，这些位置的尺寸准确性直接决定了后续做附件系统装配模拟时的匹配度，不会出现附件与机匣干涉、管路弯折角度不符合安装规范的问题。内部流道的型面设计严格按照实际气流通道的截面变化趋势搭建，从风扇入口到尾喷口的流道截面收缩、扩张节奏匹配真实发动机的气流参数变化，可直接导入流体仿真软件做流场计算，不需要再对流道型面做二次修正。

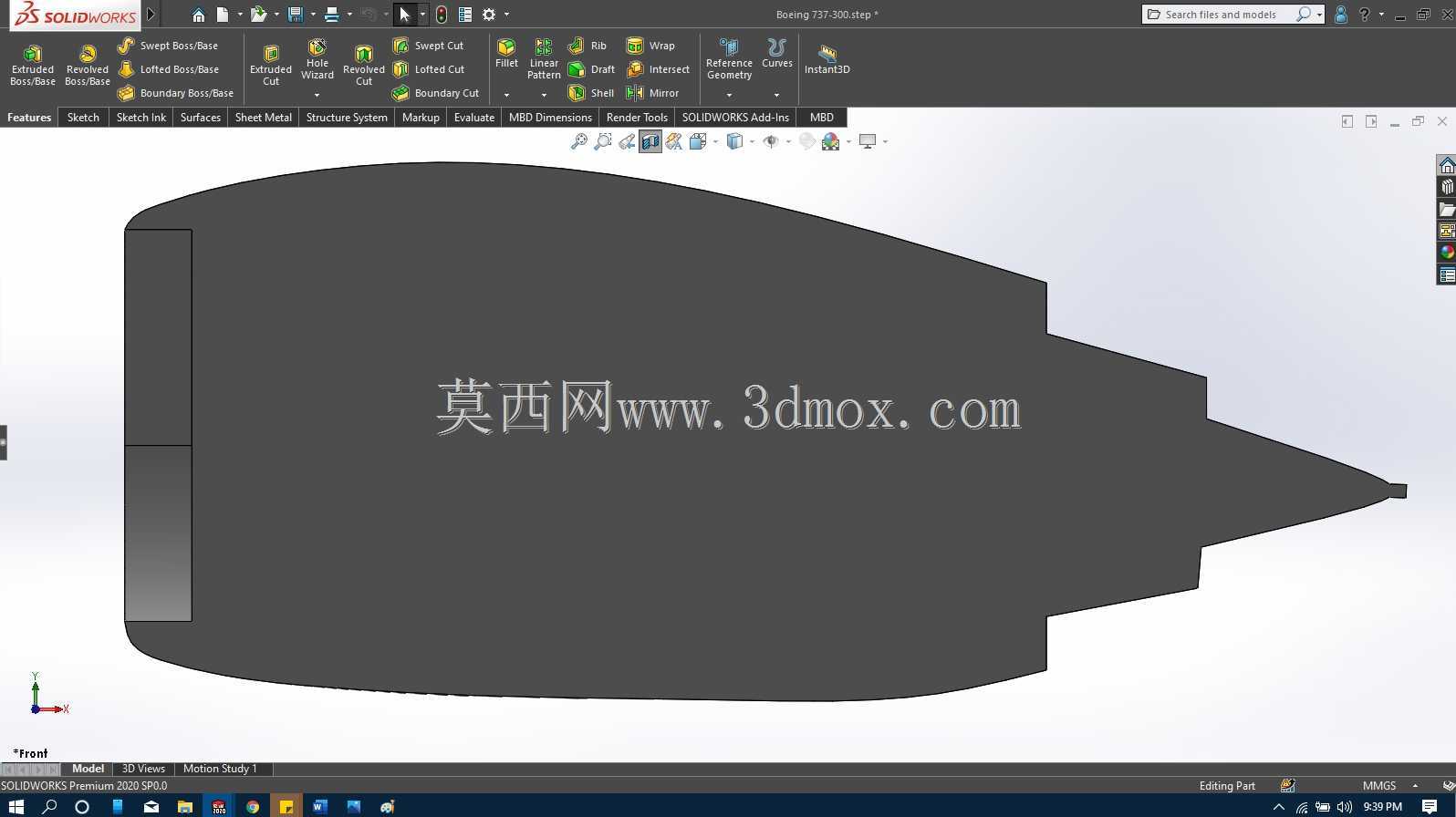

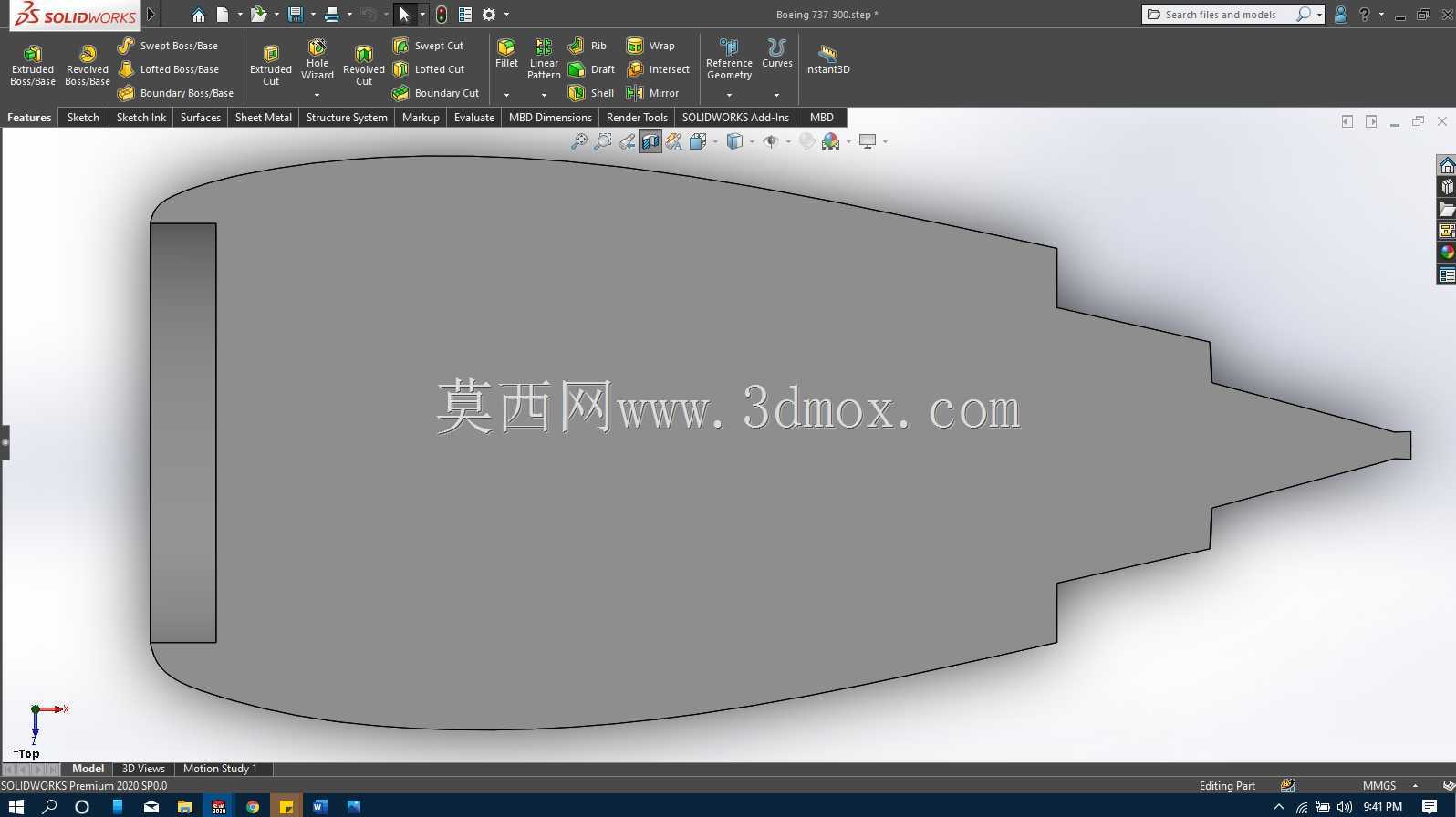

　　外形尺寸与安装边界方面，模型还原了发动机的真实吊装接口位置，即核心机上部的前、后两个吊装节，这两个位置是发动机与机翼吊挂连接的核心受力点，其相对位置、安装面的平面度、螺栓孔的排布间距都严格参照装机尺寸，在做发动机与机翼的装配模拟时，能准确验证吊挂与发动机的对接间隙，避免出现吊装时干涉、维护空间不足的问题。发动机的最大外轮廓直径为前部风扇机匣位置，长度方向从前部整流罩前端到尾喷口出口的尺寸比例符合实机参数，在做整机地面维护模拟时，可准确验证发动机拆装路径上的空间是否足够，比如从机翼下方拆卸发动机时，风扇机匣与机翼前缘、起落架舱的间隙是否满足操作要求。尾喷口的内涵、外涵通道的同轴度也做了准确还原，保证排气方向与发动机轴线一致，避免模型做推力矢量模拟时出现推力偏心的计算误差。

　　另外，模型中叶片的榫头与轮盘榫槽的配合结构也做了细节还原，包括燕尾型榫头的配合角度、榫槽的锁紧结构位置，这些细节对应实际发动机叶片更换维护的操作流程，在做维修过程模拟时，能准确演示叶片拆装的操作角度、锁紧片的安装位置，帮助维修人员熟悉叶片装配的操作要点，避免实机操作时出现榫头配合不到位、锁紧失效引发的叶片飞出事故。外部管路的走向也按照实机布局还原，燃油管路、滑油管路、引气管路的排布避开了高温区域和维护操作频繁的区域，管路固定卡箍的间距符合航空管路安装规范，避免飞行过程中管路振动引发的疲劳断裂问题。
