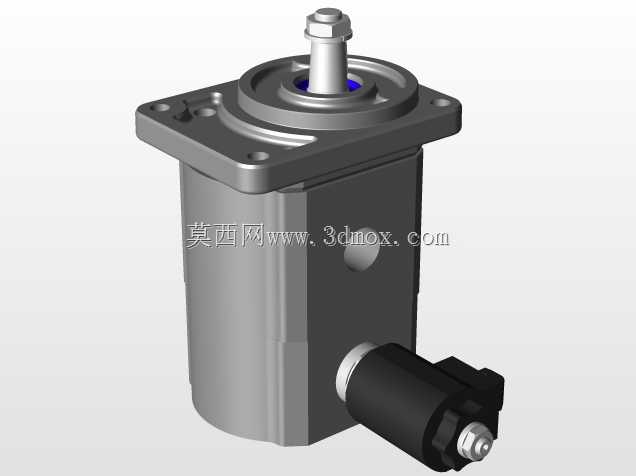

集成比例减压阀的铝制齿轮电机结构

　　这款集成比例减压阀的铝制齿轮电机，在行走机械液压系统、工业设备液压站的辅助动力回路中有着非常广泛的适配场景，常见于中小型工程机械的转向助力单元、机床液压夹紧系统、农用装备的液压执行机构供油环节，区别于传统分离式的齿轮泵与外置阀组布局，它把比例减压阀直接集成在电机端板位置，能大幅缩减液压回路的管路连接点，降低系统泄漏风险的同时，也能压缩整套动力单元的安装占用空间。从实际功能逻辑来看，齿轮电机本体负责将输入的旋转机械能转化为液压能输出，为下游液压执行元件提供稳定压力的油源，而集成在端板上的比例减压阀，可以根据系统电控信号实时调整输出油压，无需在外部管路额外加装独立调压阀组，既减少了管路沿程压力损失，也能让压力调节的响应速度更快，

　　在需要精准控制执行机构输出力的工况下，比如工程机械的微动操作、工装夹具的分级夹紧场景，这种集成结构的优势会体现得格外明显。设计阶段首先考虑的是壳体材质的选型，采用铝合金作为壳体主体材料，一方面是利用铝合金密度低的特性降低整套元件的自重，对于移动作业的设备来说，每减少一公斤的自重都能带来有效载荷的提升，另一方面铝合金的导热性能优于传统铸铁壳体，在连续运转工况下能更快把齿轮啮合、油液剪切产生的热量散发出去，降低系统过热的风险。端板集成阀组的结构设计做了流道的优化，把阀组的进油口直接和齿轮泵的高压腔连通，省去了外部连接的管接头和过渡流道，流道内壁做了平滑过渡处理，减少油液在流道内的紊流和压力冲击，

　　同时在阀组和端板的结合面采用了复合密封结构，能承受持续的高压油液冲击而不出现渗漏。输出轴采用锥形轴结构，相比平键直轴，锥面配合的连接方式能传递更大的扭矩，在频繁正反转、负载冲击较大的工况下，不会出现平键剪切、轴孔配合松动的问题，而且锥轴的对中性能更好，安装时能保证和被驱动部件的同轴度，减少运转过程中的径向跳动，延长轴承和密封件的使用寿命。安装法兰采用DIN标准的方形安装法兰，法兰上的安装孔位置、止口尺寸都严格遵循通用DIN安装规范，这就意味着它可以直接替换同规格的传统齿轮电机，不需要对设备的安装基座做任何改造，在设备升级改造、备件替换场景下能大幅降低安装调试的工作量，法兰端面的密封槽尺寸也匹配标准O型圈规格，

　　安装时直接选用标准密封件即可，无需定制特殊规格的密封配件。从安装边界来看，方形法兰的四个安装孔呈对称分布，安装时只要保证基座的安装面平面度符合要求，就能实现可靠固定，阀组部分布置在壳体的侧方位置，不会和法兰安装面产生空间干涉，接线部分的接口预留了足够的操作空间，现场布线时不需要额外弯折油管或者线缆就能完成连接。齿轮部分的参数设计匹配了常用的中低压液压系统流量需求，齿形采用修正渐开线齿形，能降低齿轮啮合过程中的困油现象，减少运转时的噪音和压力脉动，端板上集成的减压阀阀芯采用了带阻尼孔的结构，能在压力调节过程中起到缓冲作用，避免压力调整时出现阶跃式的压力跳变，保护下游的液压元件不受压力冲击损坏。壳体内部的油道设计兼顾了齿轮润滑和轴承冷却的需求，高压腔的少量压力油会通过预设的微小油道进入轴承安装腔，对滚动轴承进行持续润滑，同时带走轴承运转产生的热量，之后通过低压腔回到吸油侧，不需要额外的润滑管路，整个内部油路形成自循环的润滑冷却回路，能延长轴承的维护周期。在实际选型适配时，只需要核对安装法兰的止口尺寸、锥轴的锥度参数以及阀组的压力调节范围，就能快速匹配对应的应用场景，不需要对原有设备的安装结构做改动，这种高度集成化的设计思路，也是当前液压动力元件小型化、集成化的主流发展方向，能帮助设备厂商简化系统管路设计，减少装配环节的工作量，同时降低系统的故障点，提升整套液压系统的运行可靠性。
