VQ35DE发动机配套活塞环结构设计

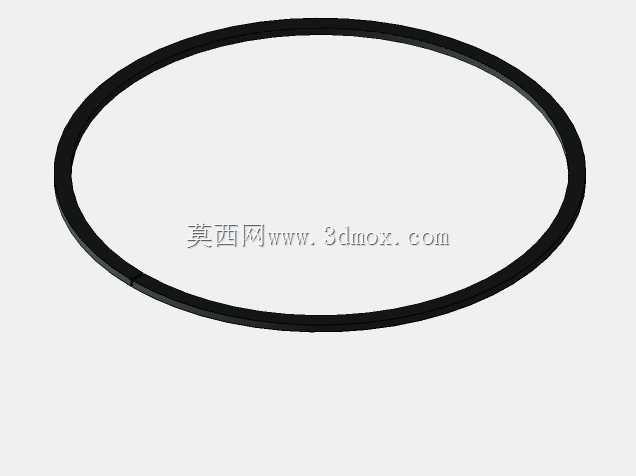

　　在V型六缸自然吸气发动机的动力单元设计中，活塞环作为活塞与气缸壁之间的核心密封功能件，直接决定了燃烧室的密封性能、机油消耗量以及整机的运行寿命，这套适配VQ35DE机型的活塞环组，完全围绕该机型3.5L排量、V型6缸的缸体结构参数进行匹配设计，每一组活塞环都对应单缸活塞的环槽安装位，整套模型还原了量产机型上的三道环配置结构，包含两道气环与一道组合油环，完全贴合量产装机的实际结构逻辑。从实际装机的应用场景来看，这套活塞环需要在缸内最高爆发压力超过10MPa、瞬时工作温度突破300℃的恶劣工况下持续工作，因此在结构设计阶段就充分考虑了不同环位的功能差异：第一道气环采用桶面镀铬结构，主要作用是密封燃烧室的高压燃气，

　　避免压缩行程与做功行程的燃气下窜到曲轴箱，其外圆的桶面轮廓设计可以在活塞高速往复运动时，在缸壁表面形成均匀的润滑油膜，降低环与缸壁的滑动摩擦阻力，同时避免环的棱边刮伤缸壁内壁的珩磨网纹；第二道气环采用锥面扭曲环结构，除了辅助密封燃气之外，还承担了初步刮除缸壁多余机油的作用，环的切口位置在装配时需要与第一道环、油环的切口相互错开120度以上，避免形成直通的漏气通道，这一装配逻辑在模型的环组排布上也做了对应的结构还原，能够直观展示不同环位的装配位置关系。第三道的组合油环采用两片刮片加衬簧的结构，是控制机油消耗量的核心部件，衬簧的径向张力可以将两片刮片均匀压合在缸壁上，在活塞下行时彻底刮除缸壁上多余的润滑油，

　　避免机油窜入燃烧室参与燃烧造成积碳，活塞上行时又能在缸壁留下厚度均匀的油膜，保证缸壁与活塞、活塞环之间的润滑充分，避免干摩擦造成的拉缸故障。从安装边界的尺寸匹配来看，这套活塞环的径向厚度、轴向高度完全适配VQ35DE机型的活塞环槽尺寸，环的开口间隙在自由状态下的张开量符合装机时的活塞装入气缸后的工作间隙要求，工作状态下环的开口间隙控制在合理区间，既不会因为间隙过小在热膨胀状态下出现环对口、卡滞拉缸的问题，也不会因为间隙过大造成燃气下窜、机油上烧的故障。在建模过程中，每一道环的截面轮廓都严格按照量产零件的实际尺寸绘制，气环的倒角、油环的刮片刃口、衬簧的波形结构都做了精准还原，没有做简化处理，能够直接用于发动机结构教学、

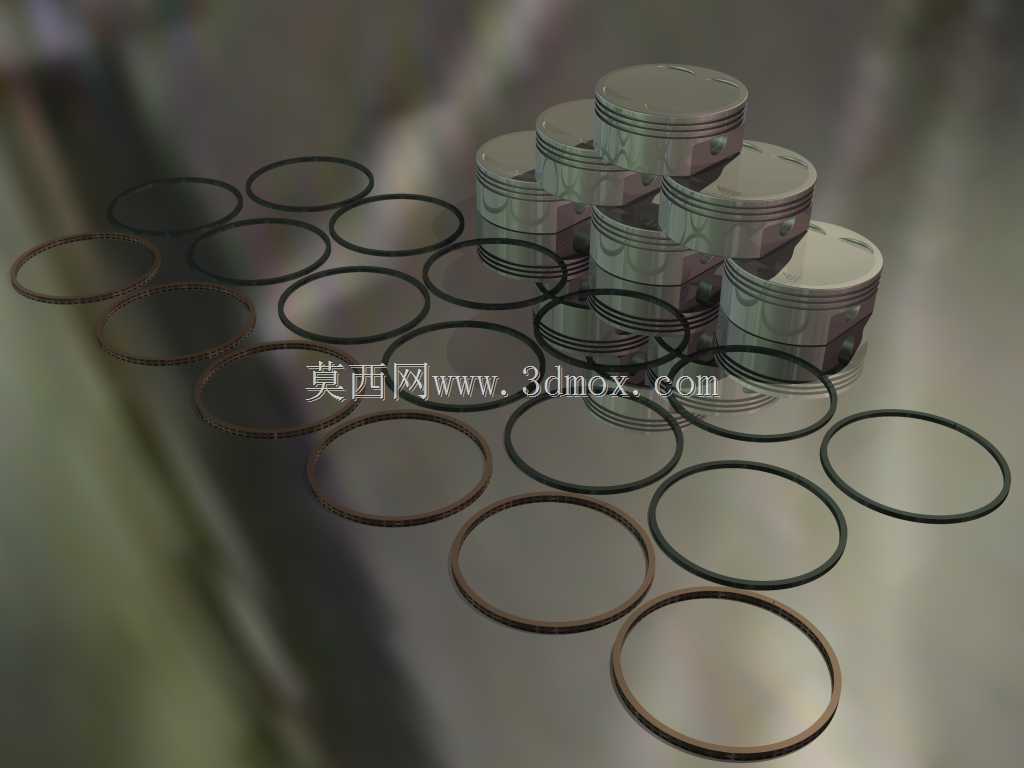

　　活塞组件装配仿真、维修拆装模拟等场景，也可以作为同类型机型活塞环改型设计的结构参考。在实际的发动机维修与改装场景中，这套模型也可以帮助维修人员直观理解活塞环的装配顺序、环位对应关系以及开口错开的装配要求，避免因为装配错误造成的发动机动力不足、烧机油、缸压不足等故障；在新机型的活塞环设计开发中，这套成熟量产机型的活塞环结构也可以作为设计基准，结合不同的缸径、爆发压力、工作温度参数调整环的截面形状、弹力参数以及表面处理工艺，缩短开发周期。不同于很多简化的活塞环模型只做单环的简单圆环结构，这套模型还原了整套6缸活塞对应的全套活塞环组件，能够直观展示整台发动机活塞环组的配置情况，每一组环的结构都对应实际装机的零件状态，没有做夸张的艺术化修改，完全贴合工程实际的结构状态。
