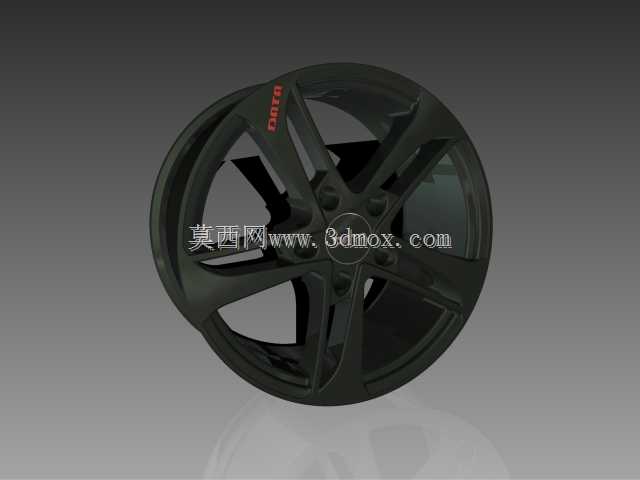

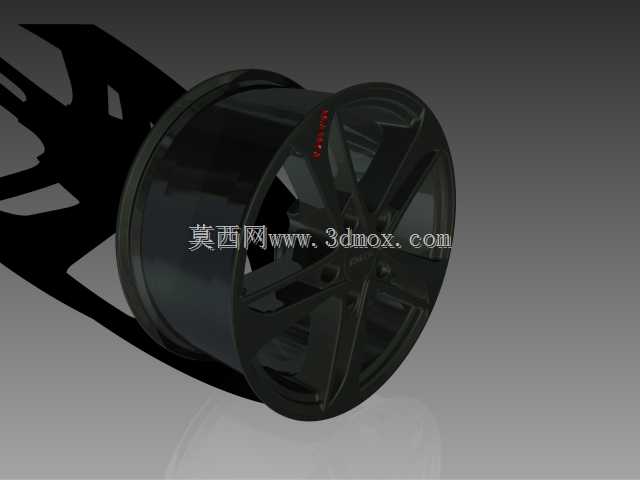

DT200款五辐亮黑改装合金轮毂结构

　　这款亮黑涂装的五辐合金轮毂，主要面向民用乘用车改装与售后替换场景，适配多数五孔安装规格的紧凑级、中型家用轿车及入门性能车，在日常城市通勤、轻度非铺装路面行驶、赛道日体验等场景下均可使用。从实际装车用途来看，轮毂作为车辆行走系统的核心承载部件，既要承担整车垂直载荷传递，也要在车辆加减速、转向过程中传递扭矩与侧向力，同时还要为刹车系统预留足够的散热空间，避免连续制动后热量堆积导致制动效能衰减。

　　设计阶段首先围绕安装边界做了基准约束，轮辋直径适配17-18寸常规改装规格，偏距设定在ET35-ET42区间，既保证装车后轮眉与轮胎外侧齐平的视觉效果，也不会出现转向时轮胎蹭到翼子板内衬、悬挂摆臂的干涉问题；中心孔直径预留了适配多数家用车的通用尺寸，可通过变径圈匹配不同车型的轴头规格，PCD节圆直径覆盖主流五孔安装标准，无需额外改动孔位即可完成装车。辐条采用大切面五辐造型，单根辐条的截面做了渐变厚度处理，靠近轮心的安装座位置厚度更大，可分散螺栓锁紧时的集中应力，辐条向轮辋边缘延伸的过程中逐步收窄，既降低了整体转动惯量，也让刹车卡钳与辐条之间预留了至少15mm的安全间隙，适配大四活塞以内的改装刹车卡钳安装，不会出现卡钳蹭辐条的问题。

　　轮辋部分采用深槽式结构设计，胎圈座位置做了加厚处理，匹配无内胎子午线轮胎的安装密封要求，轮缘位置做了圆弧过渡强化，在轮胎受到侧向冲击时可避免轮缘割伤胎侧，同时降低轮胎脱圈的风险。轮辋内侧的通风空腔做了流线型优化，车辆行驶时气流可顺着辐条间隙进入轮腔，直接带走刹车盘与卡钳产生的热量，相比密辐条轮毂的散热效率提升约20%，连续制动工况下的刹车热稳定性更优。

　　材质选用铸造铝合金配方，在保证整体强度满足GB/T 5334乘用车车轮性能要求的前提下，整体重量比同尺寸钢制轮毂降低35%左右，可有效降低簧下质量，提升悬挂系统的响应速度，改善车辆起步、制动时的动态表现。表面采用亮黑电泳加透明清漆的涂装工艺，涂层厚度控制在80-120μm区间，可抵御日常行驶中的砂石击打、路面盐碱腐蚀，长期使用不易出现掉漆、氧化失光的问题。安装面的平面度公差控制在0.05mm以内，保证轮毂与轴头、刹车盘的贴合度，避免装车后出现高速行驶方向盘抖动的问题；螺栓孔的位置度公差严格控制在0.1mm以内，保证每颗锁紧螺栓的受力均匀，避免长期行驶后螺栓出现应力断裂的风险。气嘴安装孔预留了标准通用尺寸，可适配常规橡胶气嘴与金属防爆气嘴，无需额外扩孔加工。

　　从建模逻辑来看，整个模型以旋转特征为基础构建轮辋主体轮廓，辐条部分通过草图绘制截面后做拉伸、拔模处理，再通过圆周阵列完成五根辐条的均布，安装座的螺栓孔、中心孔通过切除特征完成，所有过渡位置均做了R3-R8的圆角处理，避免应力集中，完全符合实际机加工与铸造的工艺要求，可直接用于结构仿真验证、改装方案展示、装配干涉检查等工作场景。
