F1赛车发动机活塞高精度三维结构设计

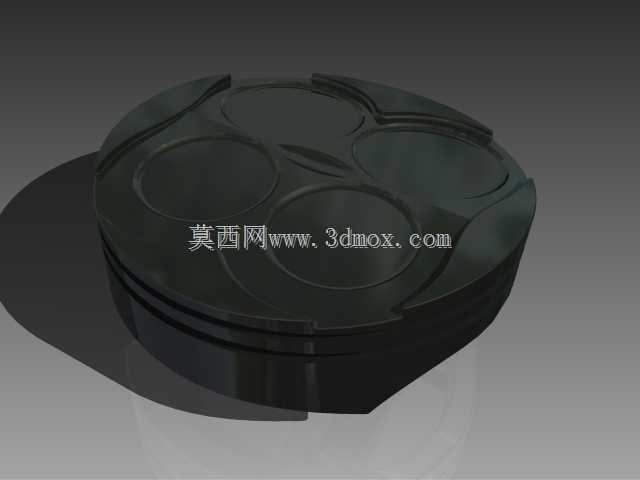

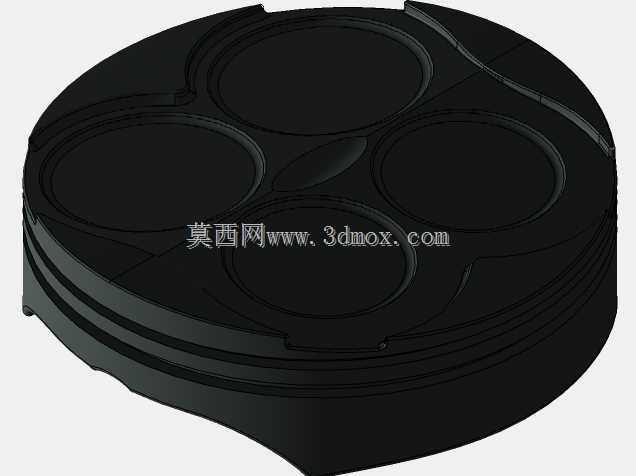

　　作为常年参与动力总成三维建模的结构工程师，拿到这套F1活塞的数模时，首先会从赛事工况的实际约束倒推设计逻辑——毕竟F1动力单元的峰值转速能突破万转，活塞每秒钟要完成上百次往复循环，燃烧室瞬时爆发压力远超民用乘用车机型，所有结构细节都要在轻量化、强度、热稳定性三者间找极致平衡。先看顶部的燃烧室配合型面，四个避让凹坑完全对应气门最大升程下的运动包络，这部分的间隙控制直接决定了发动机能否实现高压缩比设定，凹坑边缘的过渡圆角没有做等半径处理，而是顺着气流扫气方向做了渐变修型，既可以减少进气行程的气流阻力，也能避免尖角位置在高温高压下出现应力集中，顶部的厚度从中心到边缘做了梯度减薄，中心区域对应火花塞点火位置保留足够厚度抵御高温烧蚀，

　　边缘区域则尽可能削去冗余质量，降低往复运动的惯性载荷。活塞环岸的结构设计也完全贴合高转速工况的需求，三道环槽的宽度、深度公差带都收得极窄，气环槽的侧面做了微锥度处理，保证工作状态下热膨胀后环与槽的侧隙维持在合理区间，既不会因为间隙过大出现漏气窜油，也不会因为间隙过小导致热态下卡滞，油环槽的回油孔采用了斜向排布的设计，相比直孔能在高速往复时更快刮除缸壁多余机油，减少机油参与燃烧的概率。裙部的型线没有采用正圆设计，而是做了中凸变椭圆的修型，这是因为活塞工作时受侧推力、热膨胀的共同影响，冷态下的非圆结构在热态工作温度下会趋近正圆，保证和缸壁的贴合面积最优，裙部表面的减摩纹理走向顺着活塞运动方向排布，能在磨合阶段快速形成稳定的油膜，

　　降低裙部与缸壁的摩擦损耗。销座部分的结构做了充分的加强，两个销座之间用弧形加强筋连接，筋的走向完全顺着活塞做功时的传力路径，把燃气压力通过活塞销均匀传递给连杆，避免销座位置出现应力集中导致的疲劳开裂，销孔内部做了微喇叭口修型，适配活塞销在高载荷下的微小弯曲变形，防止销孔边缘出现咬合磨损。从安装边界来看，活塞的总高、压缩高尺寸完全匹配对应F1动力单元的曲柄连杆机构运动包络，活塞销的孔径、中心距严格对应连杆小头的配合尺寸，活塞与缸壁的配缸间隙按照全铝缸体的热膨胀系数做了预设，冷态装配时的间隙既能保证顺利装入缸筒，热态工作时也不会出现敲缸或者拉缸的问题。在实际赛事应用场景中，这类活塞要承受连续全负荷工况的考验，

　　每一个结构细节的优化都直接关系到动力输出的稳定性和使用寿命，建模过程中所有的圆角、壁厚、型面变化都不是随意设定，而是完全对应材料特性、工况载荷、装配约束的综合结果，比如活塞顶部的避阀坑深度，是在确认了气门正时、升程曲线、气门弹簧刚度、活塞运动轨迹之后反复校核得出的，哪怕0.1毫米的尺寸偏差，都可能在高转速下出现气门撞活塞的严重故障；裙部的椭圆度数值，是结合活塞材料的热膨胀系数、缸体温度场分布、侧推力大小反复迭代计算的，既要保证导向稳定性，也要尽可能降低摩擦功损耗。这类高性能活塞的设计逻辑，其实也能给民用高性能发动机的活塞开发提供参考，只是民用机型会更多兼顾成本和使用寿命，不会像F1部件这样把轻量化和性能优先级拉到最高，所有冗余材料都被尽可能去除，整个活塞的质量控制到了克级，每减少一克往复质量，就能降低曲轴的平衡配重需求，提升发动机的转速响应速度。
